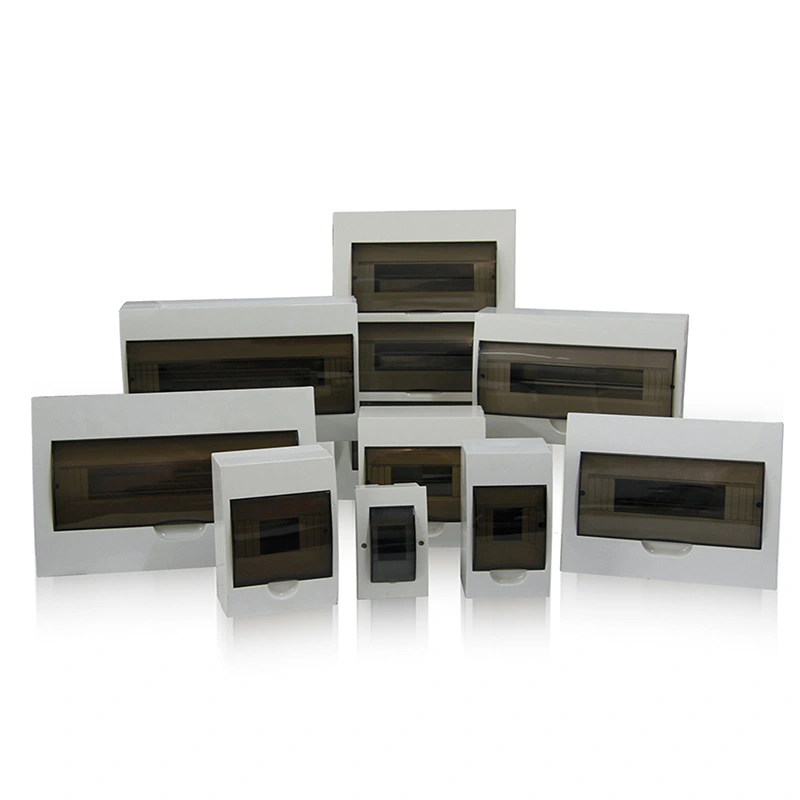

Nhà sản xuất hộp phân phối chuyên nghiệp Trung Quốc

Phân loại

Kiểu

Phạm vi hiện tại

Đặc điểm chính

Theo tiêu chuẩn (IEC 61439)

IEC 61439-3 (DBO)

250A

Bảng phân phối do người bình thường vận hành, mạch điện gia dụng/thương mại, mạch điện ra ≤125A

IEC 61439-2 (PSC)

6300A

Cụm thiết bị đóng cắt điện, công nghiệp, chỉ vận hành chuyên nghiệp

IEC 61439-4 (ACS)

1000A

Lắp ráp cho các công trường xây dựng, tạm thời, vận chuyển/di động

IEC 61439-5

2500A

Mạng phân phối công cộng, tủ phân phối cáp

IEC 61439-7

Khác nhau

Các ứng dụng cụ thể: bến du thuyền, sạc xe điện, quảng trường chợ

bằng cách gắn

Treo tường

630A

Gắn bề mặt hoặc phẳng, IP30-IP65, dân dụng/thương mại

Đứng trên sàn

6300A

Xây dựng độc lập, mô-đun, trung tâm công nghiệp/điện

Gắn cực

400A

Phân phối ngoài trời, chiếu sáng công cộng, điện khí hóa nông thôn

Theo xây dựng

Kim loại kèm theo

Tất cả xếp hạng

Thép/Nhôm, IP30-IP65, che chắn điện từ

Vỏ cách nhiệt

250A

Nhựa nhiệt dẻo (ABS, PC), IP40-IP65, chống ăn mòn

Hệ thống mô-đun

630A

Gắn ray DIN, mô-đun 17,5mm, cấu hình linh hoạt

Theo ứng dụng

Khu dân cư

250A

Tích hợp một pha/ba pha, MCB/RCD, thiết bị tiêu dùng

Thuộc về thương mại

630A

Phân phối ba pha, bảng phân phối phụ, đo sáng

Công nghiệp

6300A

Trung tâm điều khiển động cơ, phân phối điện, điều khiển quá trình

Cơ sở hạ tầng

2500A

Tiện ích, trung tâm dữ liệu, chăm sóc sức khỏe, giao thông vận tải

Chức năng

Sự miêu tả

Triển khai kỹ thuật

Tiếp nhận điện

Chấp nhận nguồn điện đến từ máy biến áp, máy phát điện hoặc phân phối ngược dòng

Bộ ngắt mạch đầu vào chính (ICB), bộ ngắt mạch hoặc công tắc cầu chì

Phân phối điện

Chia nguồn vào thành nhiều mạch nhánh

Thanh cái (đồng/nhôm), thiết bị đầu cuối phân phối, cầu dao

Bảo vệ mạch

Bảo vệ chống quá tải, ngắn mạch và chạm đất

MCB, MCCB, RCD, RCBO, cầu chì

Sự cách ly

Cung cấp ngắt kết nối an toàn để bảo trì

Công tắc chính, công tắc ngắt kết nối có tiếp điểm nhìn thấy được

Giám sát & Kiểm soát

Đo lường, giám sát và điều khiển các thông số điện

Đồng hồ đo năng lượng, máy phân tích chất lượng điện, giám sát từ xa, cầu dao thông minh

Chất lượng điện năng

Bảo vệ chống sét, lọc sóng hài, hiệu chỉnh hệ số công suất

SPD, bộ lọc tích cực, dàn tụ điện

tham số

Đặc điểm kỹ thuật

Tiêu chuẩn vật liệu

Vật liệu thanh cái

Đồng cứng (C11000) hoặc hợp kim nhôm (6101-T6)

ASTM B187, IEC 60428

Mật độ hiện tại

1,0-1,6 A/mm2 (đồng), 0,8-1,2 A/mm2 (nhôm)

Nhiệt độ tăng giới hạn ở 65K (trần), 80K (mạ)

Chịu được mạch ngắn

10kA-100kA trong 1 giây (Icw)

IEC 61439-1, xác minh ứng suất động và nhiệt

Xử lý bề mặt

Mạ thiếc (8-12μm) hoặc mạ bạc (3-5μm)

Chống ăn mòn, độ tin cậy liên lạc

Hỗ trợ cách điện

DMC (Hợp chất đúc bột) hoặc SMC (Hợp chất đúc tấm)

IEC 60168, chỉ số theo dõi >600V

Cấu hình thanh cái

3 pha + N + PE hoặc 3 pha + N (cách ly)

Trình tự pha L1-L2-L3, trung tính ngoài cùng bên trái hoặc ngoài cùng bên phải

Ứng dụng

Loại hệ thống

Thông số kỹ thuật điển hình

Yêu cầu chính

Tòa nhà dân cư

Đơn vị tiêu dùng, phân phối căn hộ

250A, IP40, treo tường, 12-24 mô-đun, MCB+RCD

An toàn cho người bình thường, chống giả mạo, ghi nhãn rõ ràng

Văn phòng thương mại

Bảng phân phối phụ, phân phối sàn

≤400A, IP30-IP54, tường/sàn, 36-72 mô-đun, đo sáng

Tính linh hoạt cho những thay đổi của người thuê, đo lường phụ, mở rộng trong tương lai

Trung tâm mua sắm

Phân phối khách thuê, phân phối chính

≤630A, IP54, giám sát sàn, mô-đun, thông minh

Tính sẵn sàng cao, quản lý tải, giám sát tập trung

Trung tâm dữ liệu

Bộ phân phối điện (PDU), thiết bị đấu rẽ đường xe buýt

≤1600A, IP20, đặt sàn, 3N+PE, dự phòng

Độ khả dụng 99,999%, có thể thay thế nóng, giám sát từ xa

Nhà máy công nghiệp

Trung tâm điều khiển động cơ (MCC), trung tâm phân phối điện

≤6300A, IP42-IP54, đặt sàn, phân cách Form 4

Khả năng chịu ngắn mạch cao, bảo vệ động cơ, tích hợp quy trình

Cơ sở chăm sóc sức khỏe

Phân phối điện thiết yếu, điện cách ly

≤800A, IP30, cấp y tế, khả năng tương thích hệ thống CNTT

An toàn cho bệnh nhân, cung cấp liên tục, giám sát dòng điện rò rỉ

Năng lượng tái tạo

Hộp kết hợp năng lượng mặt trời, phân phối lưu trữ pin

≤1500V DC, IP65, ngoài trời, giám sát chuỗi

Bảo vệ lỗi hồ quang DC, tắt máy nhanh, độ bền môi trường

Địa điểm xây dựng

Phân phối điện tạm thời, cabin công trường

≤400A, IP44-IP65, có thể vận chuyển, kết cấu chắc chắn

Tính di động, chịu được thời tiết, an toàn khi sử dụng tạm thời

Sân khấu

Chi tiết quy trình

Điểm kiểm soát chất lượng

Chế tạo kim loại tấm

Thép cán nguội (CRCA) hoặc nhôm tấm, cắt laser, đột CNC, uốn, hàn

Dung sai kích thước ± 0,5mm, cạnh không có gờ, độ xuyên mối hàn, độ phẳng <1mm/m

Xử lý bề mặt

Tẩy dầu mỡ, phốt phát, sơn tĩnh điện (epoxy-polyester), bảo dưỡng (180-200°C/20 phút)

Độ dày lớp phủ 60-80μm, kiểm tra độ bám dính cắt ngang 0-1, phun muối 500-1000h

Xử lý thanh cái

Cắt, đục lỗ, uốn, mạ thiếc/bạc, cách nhiệt

Độ dẫn điện ≥100% IACS (đồng), độ dày lớp mạ 8-12μm, không có gờ, bo tròn cạnh

Gắn thành phần

Lắp đặt đường ray DIN, lắp cầu dao, kết nối thanh cái, siết chặt điều khiển mô-men xoắn

Mômen xoắn theo thông số kỹ thuật của nhà sản xuất (1,5-5,0Nm), căn chỉnh, xác minh khe hở/đường rò

Hệ thống dây điện nội bộ

Cáp đồng (H05RR-F, H07RN-F), đầu cuối ferrule, mã màu (L1-nâu, L2-đen, L3-xám, N-xanh, PE-xanh/vàng)

Kiểm tra tính liên tục, điện trở cách điện >1MΩ, phân pha chính xác

Xác minh hội

Vận hành cơ khí, khóa liên động cửa, niêm phong, dán nhãn, tài liệu

Kiểm tra chức năng 100%, xác minh IP, tuân thủ IEC 61439-1

Kiểm tra & xác minh

Kiểm tra điện môi (2kV/1 phút), điện trở cách điện, tính liên tục, phân cực, trình tự pha

Xác minh định kỳ theo IEC 61439-1, tạo báo cáo thử nghiệm

Kiểm tra lần cuối

Kiểm tra trực quan, kiểm tra kích thước, xem xét tài liệu, xác minh đánh dấu

Bản công bố hợp quy, hồ sơ kỹ thuật, hướng dẫn lắp đặt

Thành phần

Đặc điểm kỹ thuật vật liệu

Tiêu chuẩn nhà cung cấp

Thuộc tính chính

Thân bao vây

Thép cán nguội SPCC (1.0-2.0mm) hoặc nhôm 5052-H32 (1.5-3.0mm)

JIS G 3141, ASTM B209

Cường độ năng suất ≥180MPa, độ thấm từ (thép), khả năng chống ăn mòn (Al)

sơn tĩnh điện

Hỗn hợp epoxy-polyester, RAL 7035 (xám nhạt) hoặc RAL 7032 (xám sỏi)

ISO 12944, Lớp phủ định lượng

Độ dày 60-80μm, độ bóng 60-80%, chống va đập >50cm·kg

Thanh cái

Đồng điện phân T2 (Cu-ETP, ≥99,9%) hoặc nhôm 6101-T6

ASTM B187, IEC 60428

Độ dẫn điện ≥100% IACS (Cu), ≥55% IACS (Al), độ cứng HV 80-120

Hỗ trợ thanh cái

DMC (Hợp chất đúc bột) hoặc SMC (Hợp chất đúc tấm)

IEC 60168, UL 94 V-0

Chỉ số theo dõi >600V, khả năng chịu nhiệt 180°C, độ bền uốn >150MPa

Đường ray DIN

Thép (mạ kẽm) hoặc nhôm (anodized), TH35 (35mm × 7.5mm)

IEC 60715, EN 50022

Độ thẳng <0,5mm/m, khả năng chịu tải >100N, chống ăn mòn

Phớt cửa

Cao su EPDM hoặc bọt polyurethane, miếng đệm

ASTM D2000, UL 50

Phạm vi nhiệt độ -40°C đến +120°C, bộ nén <25%, niêm phong IP65

Bản lề & Khóa

Hợp kim kẽm (ZDC) hoặc thép không gỉ 304, mạ crôm

ASTM B86, ISO 9227

Phun muối 240-500h, tuổi thọ >10.000 lần hoạt động, chống giả mạo

Các tuyến cáp

Polyamit (PA66) hoặc đồng thau mạ niken, IP68

IEC 62444, UL 514B

Nhiệt độ -40°C đến +100°C, giảm căng thẳng, tùy chọn che chắn EMC

Vật liệu cách nhiệt

PET (Mylar), PVC hoặc nomex để cách nhiệt thanh cái

IEC 60216, UL 94 V-0

Độ bền điện môi >15kV/mm, chỉ số nhiệt độ >130°C

Tiêu chuẩn

Phạm vi

Yêu cầu áp dụng

IEC 61439-1:2020

Quy tắc chung đối với cụm thiết bị đóng cắt và điều khiển điện áp thấp

Tiêu chuẩn nền tảng, xác minh thiết kế, xác minh thường xuyên, tăng nhiệt độ, chịu được ngắn mạch

IEC 61439-3:2024

Bảng phân phối do người bình thường vận hành (DBO)

Trong nước/thương mại, 250A, 300V nối đất, an toàn cho người không chuyên

IEC 61439-2:2011

Cụm thiết bị đóng cắt và điều khiển điện

Chỉ sử dụng trong công nghiệp, chuyên nghiệp, lên tới 6300A

IEC 61439-4:2023

Lắp ráp cho các công trường xây dựng (ACS)

Lắp đặt tạm thời, có thể vận chuyển, xây dựng chắc chắn

IEC 61439-6:2012

Hệ thống đường dẫn thanh cái (busways)

Phân phối điện thông qua thanh cái, nguồn điện tăng, thiết bị đấu rẽ

IEC 61439-7:2014

Các ứng dụng cụ thể (bến du thuyền, sạc xe điện, v.v.)

Môi trường chuyên biệt, yêu cầu an toàn bổ sung

IEC 62208:2011

Vỏ trống cho cụm thiết bị đóng cắt điện áp thấp

Hiệu suất bao vây, bảo vệ môi trường, độ bền cơ học

IEC/TR 60890:2014

Kiểm tra độ tăng nhiệt bằng tính toán

Thay thế cho thử nghiệm, mô hình nhiệt

IEC/TR 61439-0:2013

Hướng dẫn xác định các tổ hợp

Thông số người dùng, thông số giao diện

Loại xác minh

Kiểm tra/Tính toán

Tiêu chí chấp nhận

Xác minh thiết kế (Thử nghiệm loại)

Giới hạn tăng nhiệt độ

Thiết bị đầu cuối 200K (mạ), 65K (trần); Bao vây ≤40K; Thanh cái trên mỗi vật liệu

Cường độ chịu ngắn mạch

Icw trong 1 giây, dòng điện cực đại Ipk, không biến dạng, không nguy hiểm, hoạt động bình thường sau khi thử nghiệm

Tính chất điện môi

Tần số nguồn 2kV-3,5kV/1 phút, không hỏng hóc, không phóng điện

Khoảng hở và khoảng cách đường rò

Theo mức độ ô nhiễm, điện áp chịu xung định mức

Vận hành cơ khí

200-1000 hoạt động, không bị hao mòn quá mức, yêu cầu về lực

Mức độ bảo vệ (IP)

Xác minh mã IP (bụi, nước), IEC 60529

Khả năng chống ăn mòn

Phun muối, ẩm ướt, không bị suy thoái ảnh hưởng đến an toàn

Xác minh định kỳ (Mỗi đơn vị)

Độ chính xác của hệ thống dây điện, hiệu suất hoạt động

Tính liên tục, phân cực, pha, chức năng cơ học

Kiểm tra điện môi

1kV-2kV/1s hoặc 2U+1000V, không đánh thủng

Điện trở cách điện

≥1000Ω/V ở 500V DC

Các biện pháp bảo vệ, liên tục điện

0,05Ω giữa các bộ phận dẫn điện tiếp xúc và thiết bị đầu cuối PE

Vật liệu

Hạng mục kiểm tra

Kế hoạch lấy mẫu

Thiết bị

Tấm thép

Độ dày, cường độ năng suất, chất lượng bề mặt, độ bám dính của lớp phủ

Mỗi lô, COA + thử nghiệm

Máy đo độ bền kéo, máy đo độ dày lớp phủ, máy thử uốn

tấm nhôm

Lớp hợp kim, độ dày, chất lượng anodizing

Mỗi đợt

Máy quang phổ, micromet, máy đo độ dày anodizing

Thanh cái đồng

Độ tinh khiết, độ dẫn điện, độ cứng, dung sai kích thước

Mỗi đợt

Máy đo độ dẫn điện, máy đo độ cứng, CMM

Sơn tĩnh điện

Màu sắc phù hợp, độ bóng, mức độ xử lý, độ dày

Mỗi đợt

Máy đo độ bóng, máy đo độ cứng, máy đo độ dày, máy quang phổ màu

Linh kiện nhựa

Tính dễ cháy (UL 94), chỉ số theo dõi, độ ổn định kích thước

Mỗi đợt

Thiết bị kiểm tra UL 94, kiểm tra theo dõi, kiểm tra biến dạng nhiệt

Ga tàu

Thông số điều khiển

Tính thường xuyên

Phương pháp

Cắt/đục laser

Độ chính xác kích thước ±0,2mm, chất lượng cạnh, chiều cao lưỡi dao

Cứ sau 30 phút

CMM, kiểm tra trực quan, micromet

uốn

Độ chính xác góc ± 0,5°, bán kính uốn cong, nứt bề mặt

Mỗi thiết lập + mẫu

Máy đo góc, máy đo bán kính, kiểm tra trực quan

Hàn

Sự thâm nhập, sự xuất hiện của hạt, kiểm soát sự biến dạng

Mỗi mẻ hàn

Kiểm tra bằng mắt, chất thấm thuốc nhuộm, tia X (quan trọng)

Sơn tĩnh điện

Độ dày màng 60-80μm, lịch trình xử lý, độ đồng đều màu sắc

Mỗi đợt

Máy đo độ dày, máy đo độ cứng, so sánh màu sắc

Xử lý thanh cái

Chiều dài cắt, mẫu lỗ, độ dày mạ, làm tròn cạnh

Mỗi mảnh

Độ dày mạ CMM, XRF, kiểm tra trực quan

Cuộc họp

Mô-men xoắn lắp thành phần, căn chỉnh, khoảng cách giải phóng mặt bằng

Mỗi đơn vị

Cờ lê lực, khối đo, kiểm tra trực quan

Mục kiểm tra

Tiêu chuẩn

Cỡ mẫu

Xác minh kích thước

Kích thước tổng thể, căn chỉnh cửa, lỗ lắp

100%

Xác minh xếp hạng IP

Tính toàn vẹn của con dấu, nén đệm, đóng cửa

AQL 1.0 (mẫu)

Thử nghiệm chịu điện môi

2kV AC/1 phút (mạch chính), 1kV AC/1 phút (phụ)

100%

Điện trở cách điện

≥1MΩ @ 500V DC

100%

Tính liên tục của mạch bảo vệ

0,05Ω giữa các điểm PE

100%

Xác minh phân cực và pha

Đúng ở tất cả các thiết bị đầu cuối

100%

Vận hành cơ khí

Cửa, ổ khóa, bản lề, các bộ phận có thể kéo ra được

100%

Kiểm tra trực quan

Các khuyết tật về lớp phủ, ghi nhãn, độ sạch

100%

Xem xét tài liệu

Sơ đồ nối dây, báo cáo thử nghiệm, tuyên bố sự phù hợp

100%

Tính toàn vẹn của bao bì

Bảo vệ trong quá trình vận chuyển, hướng dẫn xử lý

Mỗi lô

Danh mục thiết bị

Thông số kỹ thuật máy

Chức năng

Dung tích

Gia công kim loại tấm

cắt laze CNC

Cắt chính xác, biên dạng phức tạp, cạnh không có gờ

10 tấn/ngày

đột CNC

Mẫu lỗ, cửa chớp, dập nổi

5.000 tấm/ngày

Phanh ép CNC

Uốn chính xác, hình học phức tạp

2.000 thùng/ngày

Xử lý bề mặt

Dây chuyền sơn tĩnh điện tự động

Tiền xử lý, phủ bột, bảo dưỡng

5.000 m2/ngày

Xử lý thanh cái

Máy đột/uốn thanh cái CNC

Cắt, đục lỗ, uốn, mạ

2.000 bộ thanh cái/ngày

Dây chuyền lắp ráp

Trạm lắp ráp mô-đun, bảo vệ ESD, giám sát mô-men xoắn

Lắp ráp linh kiện, nối dây, kiểm tra

1.000 hộp phân phối/ngày

Thiết bị kiểm tra

Bàn thử nghiệm tự động (điện môi, cách điện, thông mạch)

Xác minh định kỳ theo IEC 61439

500 đơn vị/ngày

Thiết lập thử nghiệm độ tăng nhiệt độ (dòng phun lên tới 6300A)

Xác minh thiết kế, kiểm tra kiểu

10 thiết lập/tháng

Danh mục sản phẩm

Công suất hàng tháng

Thời gian thực hiện tiêu chuẩn

Khả năng đặt hàng khẩn cấp

DBO dân dụng (250A, treo tường)

50.000 đơn vị

4-5 tuần

3 ngày

Phân phối thương mại (<630A, sàn/tường)

20.000 đơn vị

4-5 tuần

5 ngày

Trung tâm điện công nghiệp (2500A, đặt sàn)

5.000 chiếc

4-5 tuần

7 ngày

Giải pháp thiết kế tùy chỉnh (≤6300A)

Cơ sở dự án

4-8 tuần

2-3 tuần

Hệ thống thanh cái mô-đun

10.000 mét

4-5 tuần

5 ngày

Phòng

Nhân viên

chuyên môn

Trách nhiệm

Kỹ thuật R&D

5

 kỹ sư

Tuân thủ IEC 61439, mô hình nhiệt, tính toán ngắn mạch, khoa học vật liệu

Phát triển sản phẩm mới, tối ưu hóa thiết kế, danh mục bằng sáng chế (hơn 40 bằng sáng chế)

Kỹ thuật quy trình

25 kỹ sư

Chế tạo kim loại tấm, xử lý bề mặt, gia công thanh cái, sản xuất tinh gọn

Tối ưu hóa sản xuất, tự động hóa, nâng cao năng suất (>98%), giảm chi phí

Kiểm tra & xác nhận

20 kỹ sư

Xác minh IEC 61439, kiểm tra độ tăng nhiệt độ, kiểm tra ngắn mạch, EMC

Phối hợp kiểm tra loại, xác minh thường xuyên, phân tích lỗi, chứng nhận

Kỹ thuật ứng dụng

15 kỹ sư

Thiết kế hệ thống điện, phối hợp chọn lọc, giám sát lắp đặt, chạy thử

Hỗ trợ kỹ thuật khách hàng, thiết kế sơ đồ, giám sát hiện trường, đào tạo

Đảm bảo chất lượng

35 kỹ thuật viên

ISO 9001, ISO 14001, kiểm soát quá trình thống kê, phòng thí nghiệm đo lường

Đánh giá nhà cung cấp, đánh giá quy trình, hành động khắc phục, quản lý hiệu chuẩn
