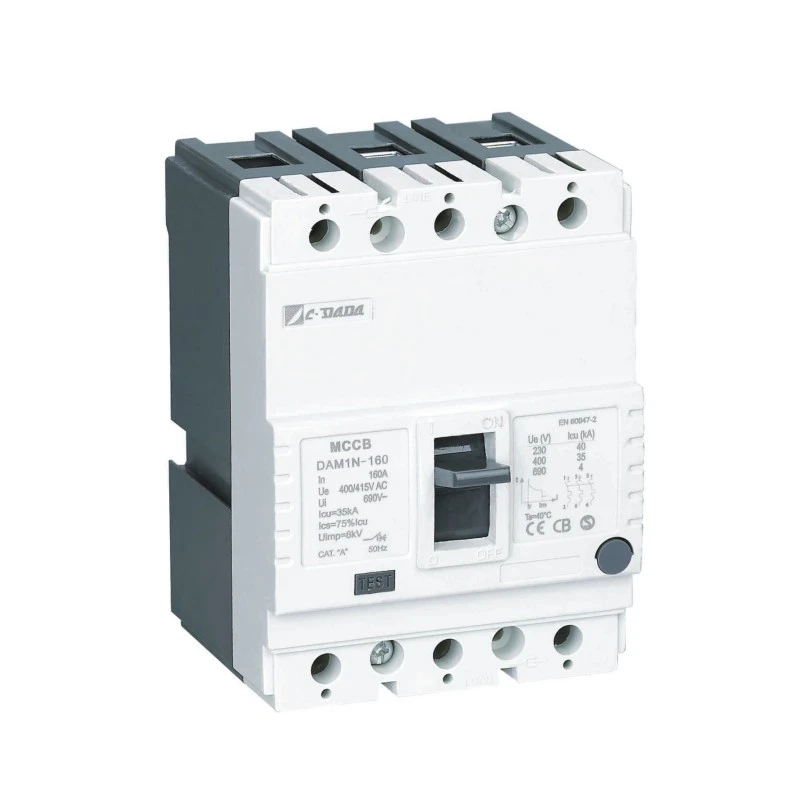

Bộ ngắt mạch vỏ đúc loại cố định
Model:DAM1 Series
Tìm nguồn Bộ ngắt mạch vỏ đúc cố định (MCCB) chất lượng cao và tiên tiến từ Shanghai DADA Electric—được chứng nhận (CE, CB, ASTA), bảo vệ nhiệt-từ, 12,5A–1600A. Lý tưởng cho các tấm công nghiệp và thương mại. Dễ dàng gắn trên thanh ray DIN hoặc bảng điều khiển. Chào mừng các đơn đặt hàng OEM và số lượng lớn, hãy tự tin chọn CDADA làm nhà cung cấp của bạn.
Bộ ngắt mạch vỏ đúc loại cố định CDADA (MCCB) DAM1 đáp ứng nhu cầu của bất kỳ ứng dụng nào, từ người dùng nhỏ đến lắp đặt máy biến áp công nghiệp và phân phối.
Dòng DAM1 có bảy kích cỡ khung, dòng điện lên tới 1600A, khả năng cắt lên tới 100 kA, điện áp hoạt động lên đến 1000 Volts, dễ dàng đáp ứng nhiều nhu cầu phụ kiện cơ điện toàn diện, cung cấp nhiều giải pháp lắp đặt đa dạng nhằm tối đa hóa nhu cầu của mọi hệ thống điện.
Với chứng nhận toàn cầu KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 là sự lựa chọn tốt nhất cho các nhà máy thiết bị điện và OEM trên toàn thế giới.
Thông số kỹ thuật chính
Thông số điện của cầu dao vỏ đúc DAM1 MCCB

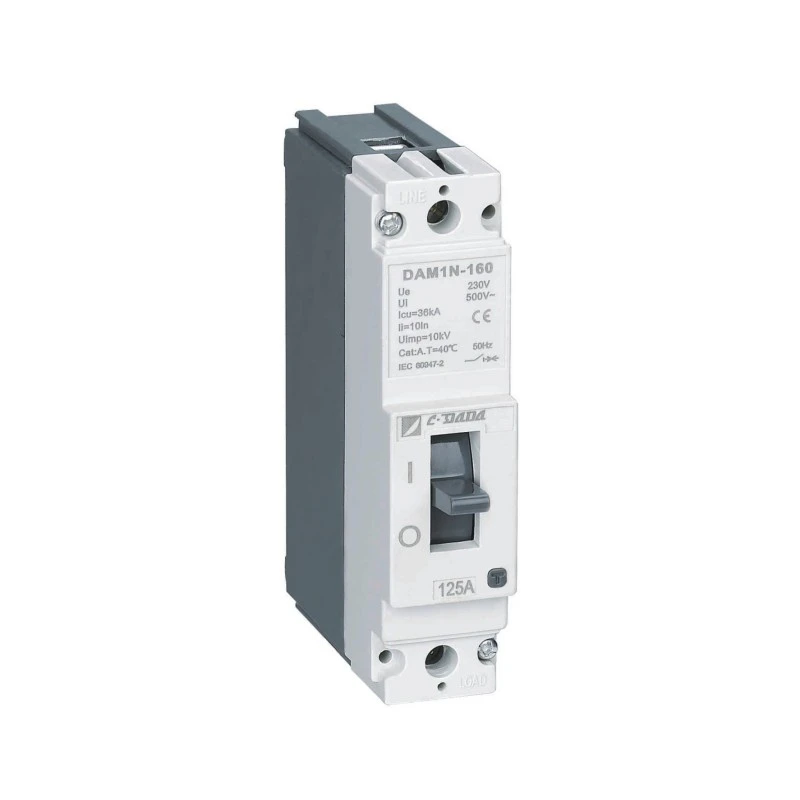

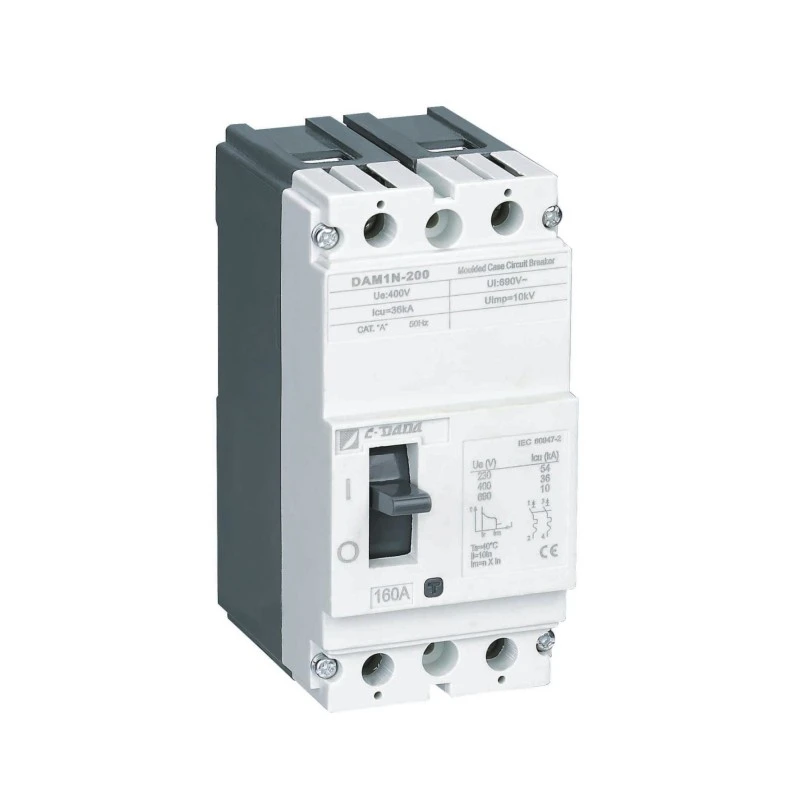

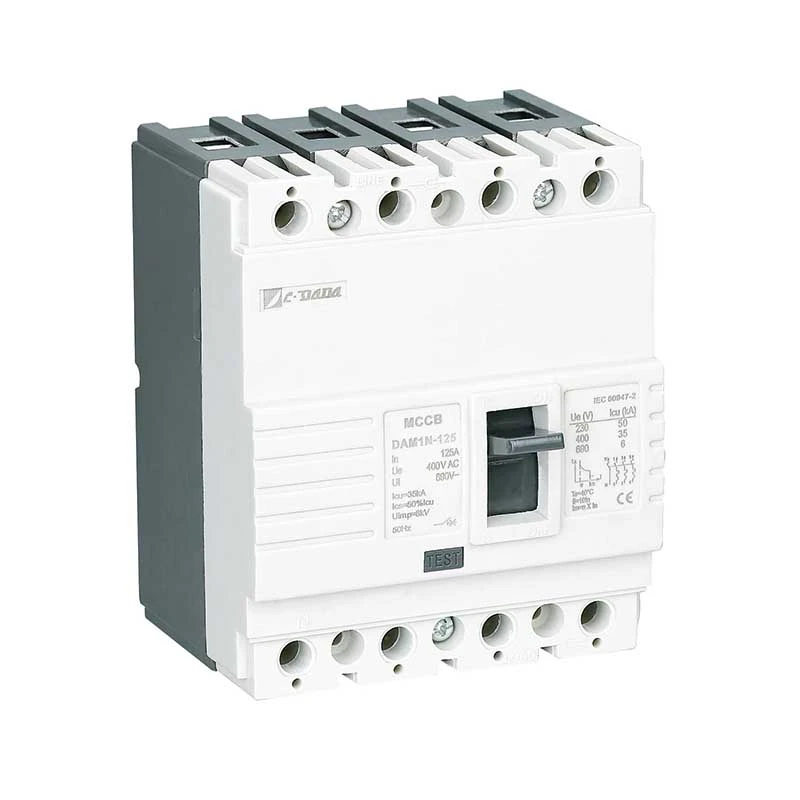

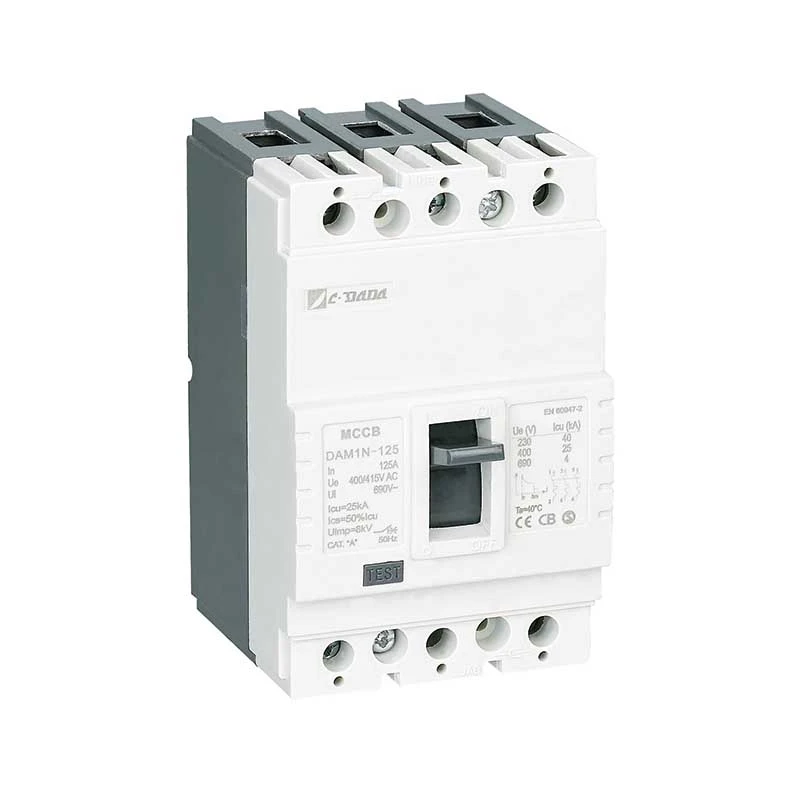

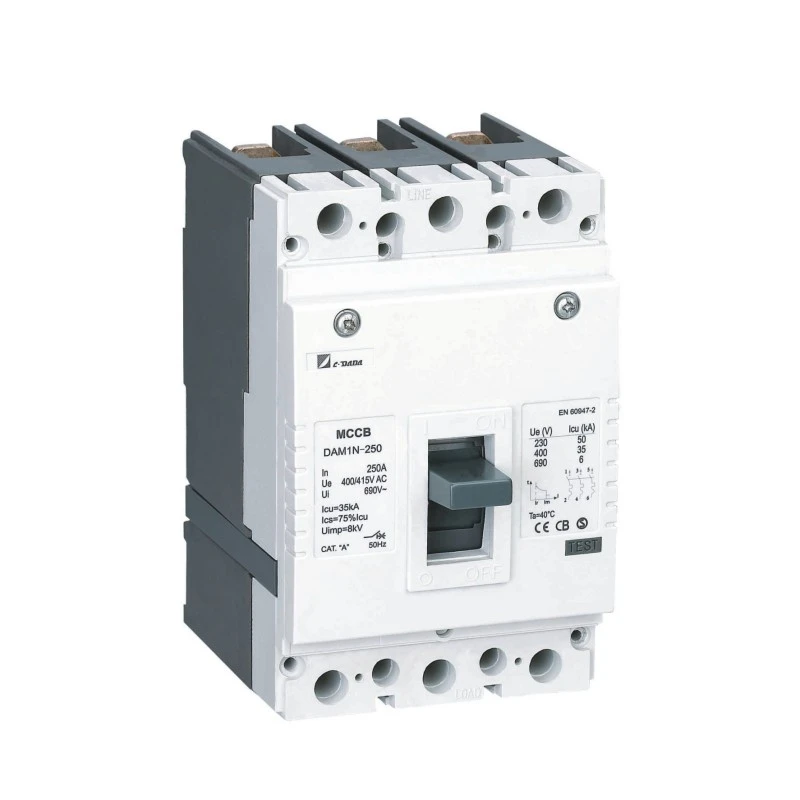

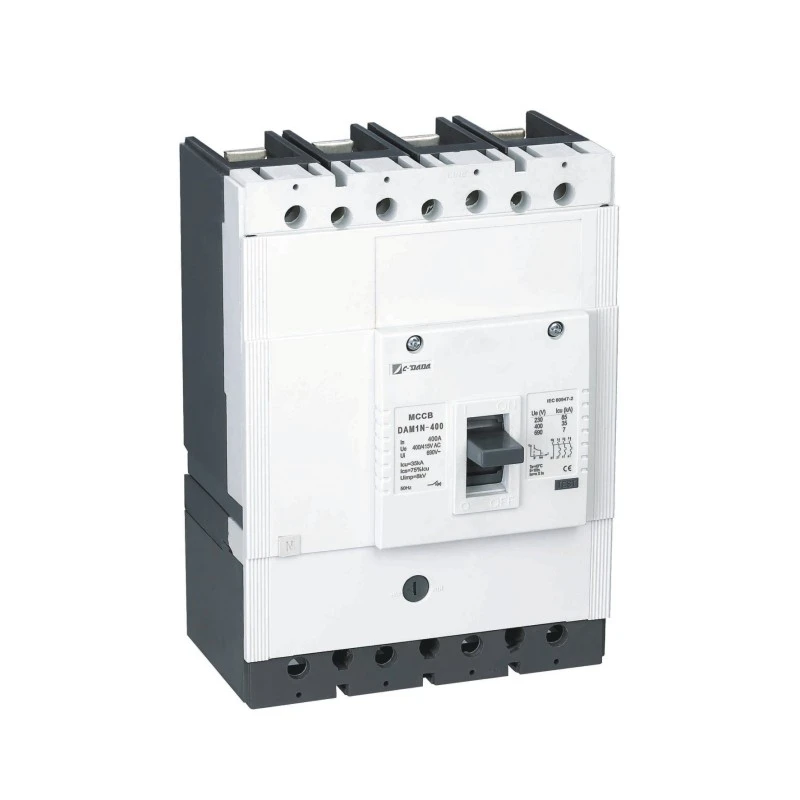

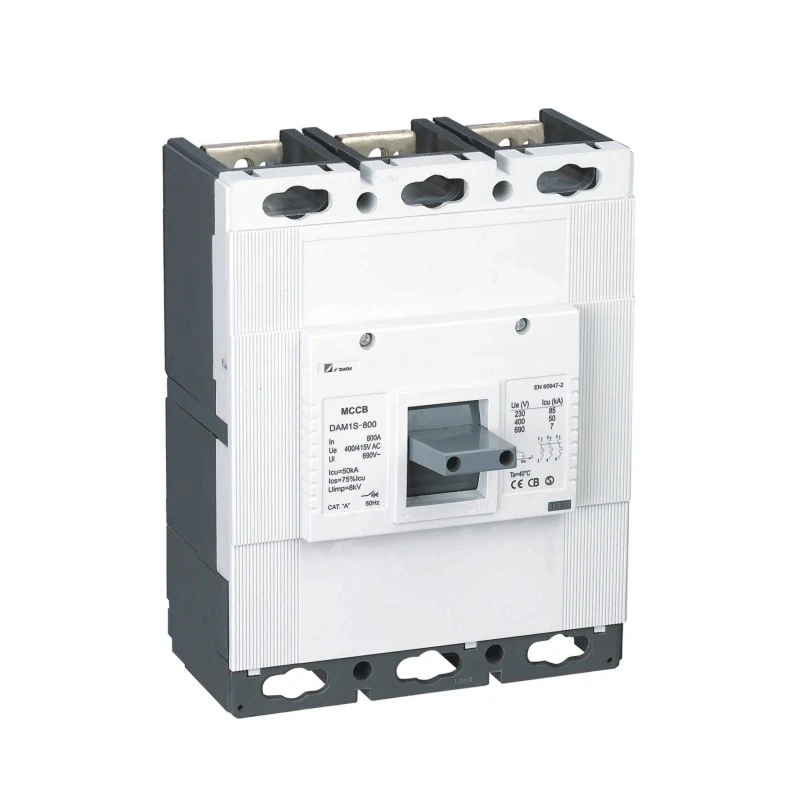

| Người mẫu | mã số | Icu (KA) | IC (KA) | Dòng điện định mức -Trong | ui(V) | Ue(V) | Cực | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:Kiểm tra O-t-CO(O:Thao tác mở,CO:Thao tác Đóng-Mở,t:Thời gian chờ)
● Ics:Thử nghiệm O-t-CO-t-CO(O:thủ thuật mở,CO:thủ thuật Đóng-Mở,t:Thời gian chờ)
★ Vị trí BẬT/I: Cho biết các tiếp điểm của cầu dao đã đóng. Ở vị trí này cần ngắt ở vị trí trên cùng
★ Vị trí CHUYẾN ĐI: Nó cho biết máy cắt bị mở do bất kỳ sự cố nào (quá tải hoặc đoản mạch). Trong trường hợp này, cần cầu dao ở vị trí giữa giữa vị trí BẬT và TẮT. Để đưa cầu dao đang ở vị trí ngắt về vị trí BẬT; đẩy cần cầu dao xuống dưới như thể hiện bằng dấu hiệu TẮT
Cầu dao sẽ được cài đặt bằng âm thanh “tách”. Sau đó, kéo cần như hình dấu hiệu ON để đóng cầu dao
★ Vị trí TẮT/0: Nó cho biết các tiếp điểm của máy cắt đang mở. Bằng cách này, cần ngắt ở vị trí dưới cùng.
Thông số vật lý của cầu dao vỏ đúc DAM1-125 MCCB
| Danh mục (EN 60947-2/IEC 60947-2) | sức bền |
|
||||||
| Người mẫu | Cực | Tính chất điện môi (V) | khoảng cách cô lập (mm) | Tổng số chu kỳ | Đời sống điện | Cuộc sống cơ khí | Mạch chính | Mạch phụ trợ |
| DAM1-160 | 1P | 2500 | 30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | 30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | 30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | 30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | 30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P /4P | 3000 | 80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | 80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Nguyên tắc làm việc & Cơ chế bảo vệ
★ Bảo vệ nhiệt (Quá tải)
Dải lưỡng kim uốn cong khi bị nung nóng bởi dòng điện quá dòng kéo dài (> dòng định mức). Tốc độ uốn tỷ lệ thuận với cường độ dòng điện—đảm bảo ngắt theo thời gian nghịch đảo mô phỏng hành vi nhiệt của cáp, ngăn chặn các tác động gây phiền toái đồng thời bảo vệ thiết bị.
★ Bảo vệ từ tính (ngắn mạch)
Trong thời gian ngắn mạch (ví dụ: pha với pha hoặc pha với đất), từ trường dòng điện cao ngay lập tức kéo pít tông điện từ, giải phóng cơ cấu chốt trong vòng một phần nghìn giây—cắt dòng điện sự cố trước khi xảy ra hư hỏng do nhiệt.
Ưu điểm sản phẩm
★ Thân và Vỏ:
Nhựa polyester sợi thủy tinh đã được sử dụng làm vật liệu thân và vỏ theo tiêu chuẩn EN 60512-20-2. Vật liệu này, được gọi là BMC (Hợp chất đúc khối) trong tài liệu, được ưa chuộng hơn do có giá trị cơ và điện cao và có thể chịu được nhiệt độ 160oC liên tục. Vật liệu BMC không cháy khi tiếp xúc với dây ở nhiệt độ 960oC theo tiêu chuẩn IEC 695-2-1
Lưỡng kim: Lưỡng kim là vật liệu bao gồm sự kết hợp của hai tấm kim loại có hệ số giãn nở chống nhiệt khác nhau. Dòng điện đi qua cầu dao làm nóng lưỡng kim. Do ảnh hưởng của nhiệt độ này. lưỡng kim uốn cong về phía tấm ít dãn hơn. Vì nhiệt tăng khi dòng điện đi qua cầu dao tăng nên lưỡng kim nóng lên nhiều hơn và uốn cong nhiều hơn. Bằng cách này, nó điều khiển cơ cấu mở để mở cầu dao.

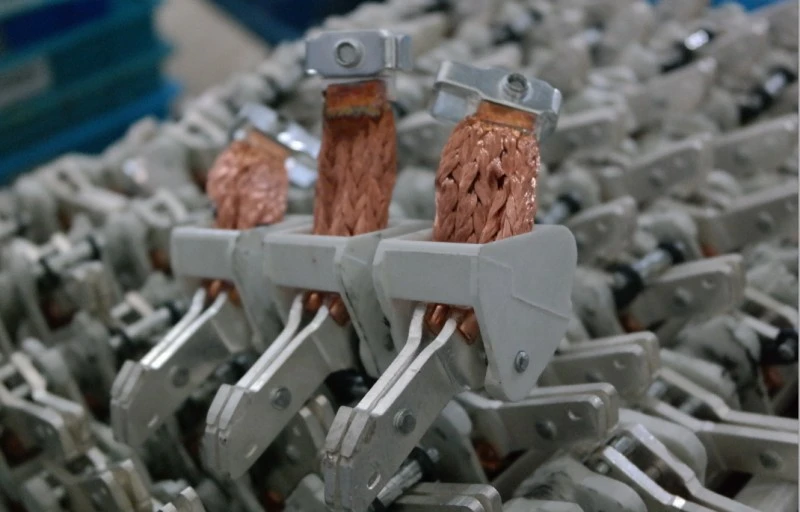

★ Liên hệ:

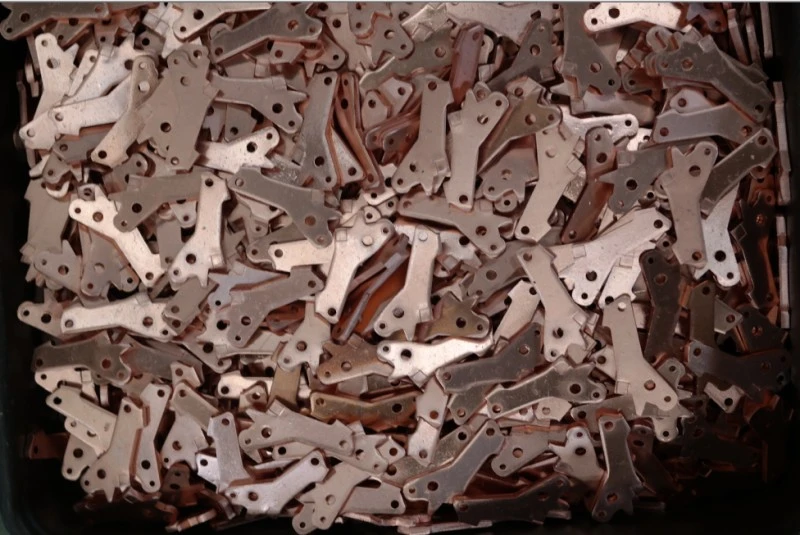

Hợp kim tiếp điểm được xác định cho cầu dao bằng cách xem xét các giá trị dòng điện bị đứt và mang theo và kết cấu Thông thường các tiếp điểm bằng hợp kim bạc, than chì, niken, vonfram được sử dụng trong cầu dao Các tiếp điểm được làm bằng hợp kim bạc-graphite với cấu trúc mịn hơn, được sử dụng trong các tiếp điểm cố định (phía dưới), các tiếp điểm vonfram bạc, cứng hơn, được sử dụng trong các tiếp điểm chuyển động (trên cùng). Một cấu trúc chuyển đổi đã được đảm bảo trong các liên hệ chuyển động. Bằng cách này, các tiếp điểm hợp kim cứng và hợp kim cứng sẽ có một vị trí trên các tiếp điểm cố định mềm trong mỗi lần đóng mở.
Bằng cách này, điện trở thấp nhất được đảm bảo. Tiếp điểm chuyển động phải chạm thật kỹ vào tiếp điểm cố định để có điện trở tiếp xúc thấp. Tuy nhiên, lực ép tiếp xúc quá lớn sẽ khiến các tiếp điểm bị hỏng trong thời gian ngắn hơn bình thường. Hợp kim tiếp xúc rất quan trọng để đóng mở lành mạnh.
★ Bình chữa cháy hồ quang (Bộ phân tách):
Bộ phân tách được sử dụng để tắt hồ quang được hình thành trong quá trình vận hành máy cắt hoạt động dưới năng lượng. Trong khi tiếp điểm chuyển động được tách khỏi tiếp điểm cố định, dòng điện tiếp tục chạy giữa các tiếp điểm trong một thời gian và hiện tượng này được gọi là hồ quang. Hồ quang này sẽ tắt trong thời gian rất ngắn
★ Sự tuyệt chủng của Arc:
Hồ quang bị đẩy về phía các dải phân cách do từ trường hình thành xung quanh hồ quang. Bằng cách này, hồ quang được mở rộng và trở nên mảnh hơn và bị đứt ra giữa các tấm phân cách (Hình-5). Do đặc tính của vật liệu được sử dụng trên các thành bên của thiết bị phân tách, khí sẽ thoát ra do nhiệt độ cao do hồ quang gây ra. Khí này có tác dụng quan trọng trong việc dập tắt hồ quang.
Ứng dụng
Bộ ngắt mạch vỏ đúc loại cố định CDADA DAM1 (MCCB) được tin cậy trên cơ sở hạ tầng quan trọng:
★ Công nghiệp: Nhà máy thép, giàn khoan dầu khí, nhà máy hóa chất
★ Chăm sóc sức khỏe: Hệ thống phân phối chính và phụ của bệnh viện
★ Vận tải: Tín hiệu đường sắt, hệ thống hành lý sân bay
★ Thương mại: Tòa nhà chọc trời, trung tâm dữ liệu, trung tâm mua sắm, trung tâm hội nghị
★ Địa điểm công cộng: Nhà hát, sân vận động, tòa nhà chính phủ
Ưu điểm lắp đặt và bảo trì
★ Tích hợp dễ dàng:
Bộ tiêu chuẩn bao gồm thanh cái, rào chắn pha và phần cứng

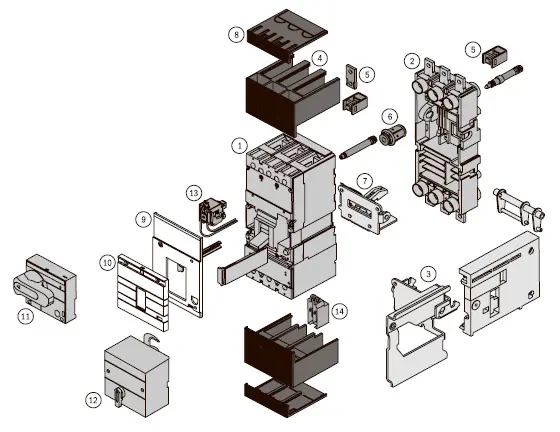

Phụ kiện tùy chọn: tiếp điểm báo động, bộ nhả shunt/điện áp thấp, cơ chế vận hành điện

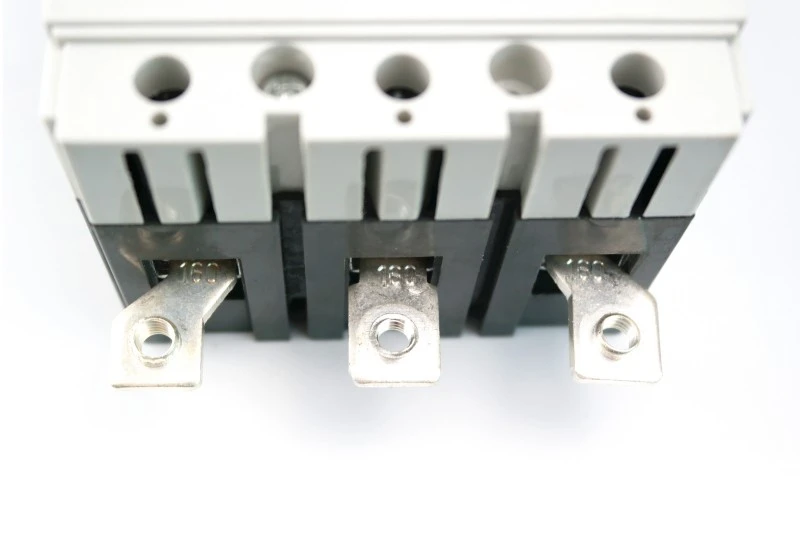

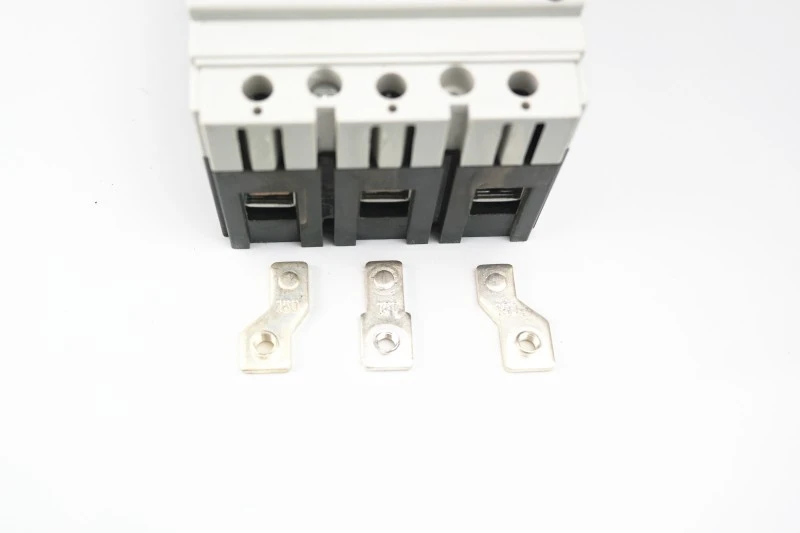

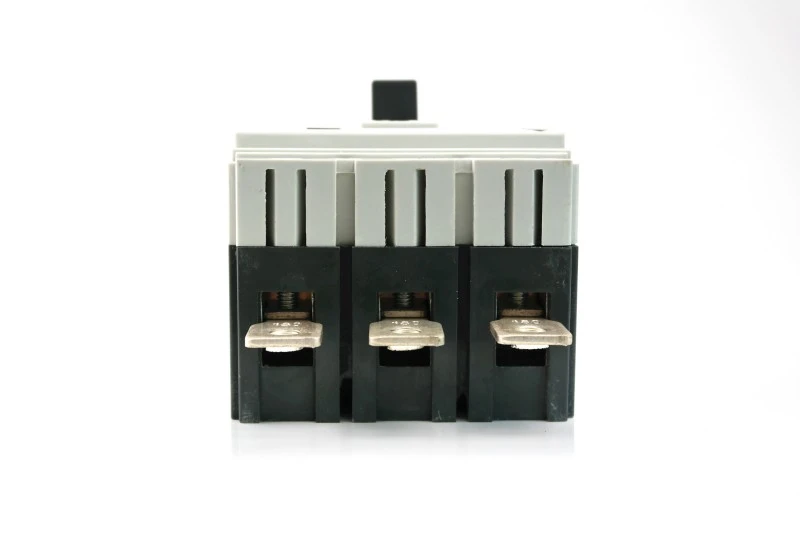

1) Kết nối bằng thanh cái mở rộng (ảnh 1)

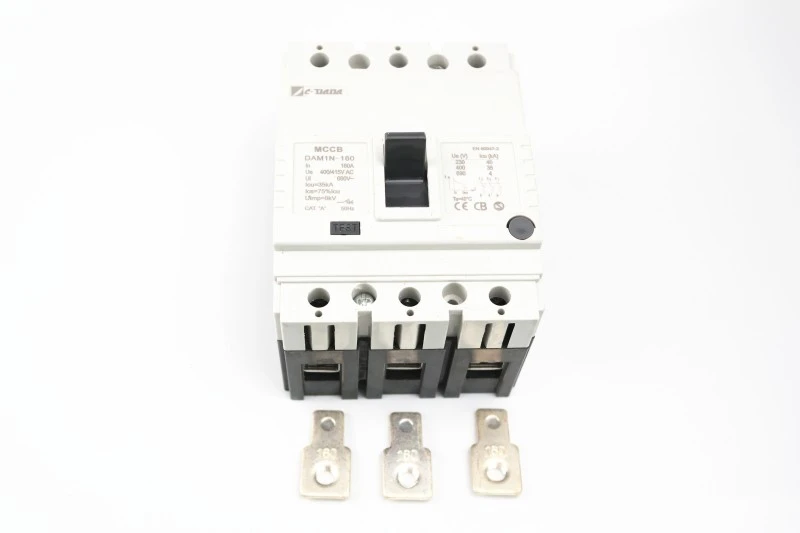

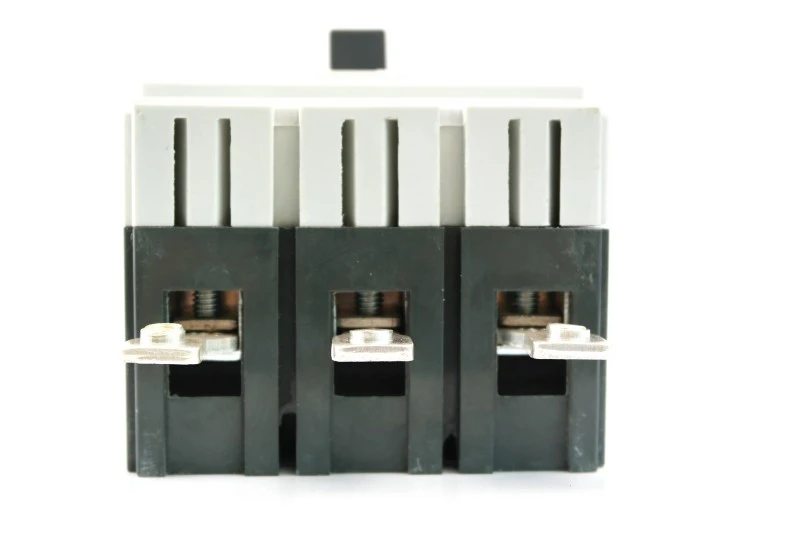

2) Kết nối bằng thiết bị đầu cuối phân phối (ảnh 2)

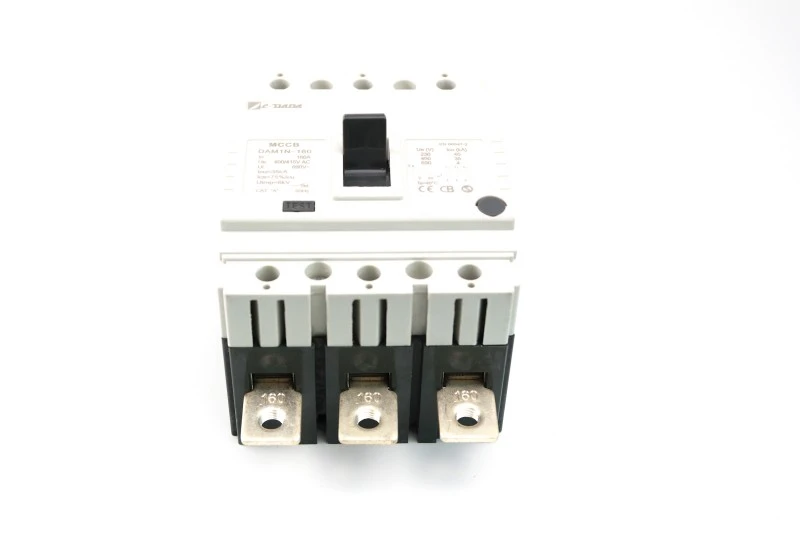

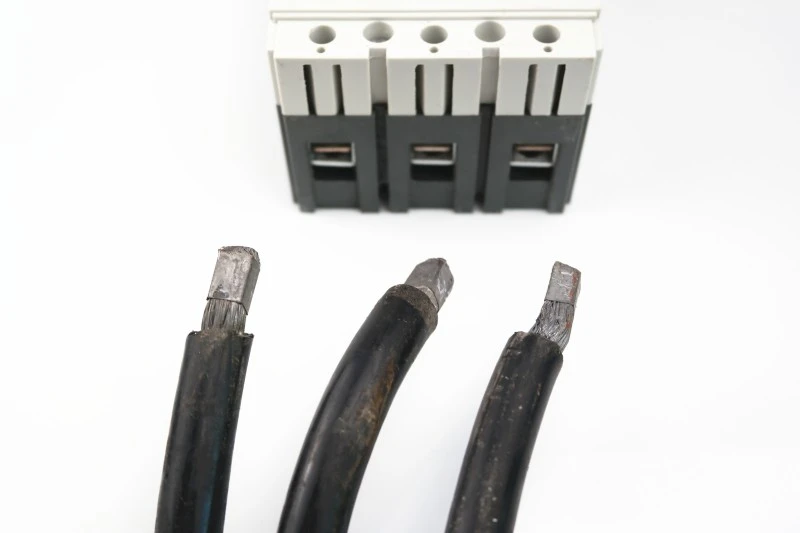

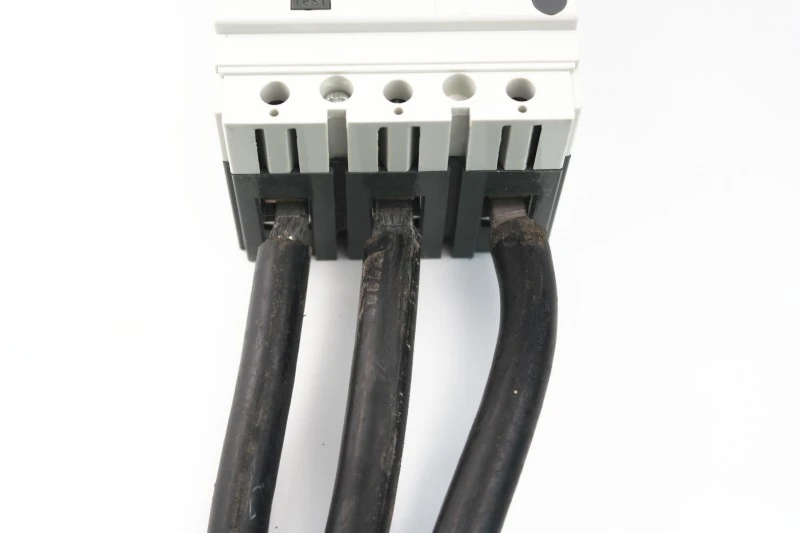

3) Kết nối cáp trực tiếp (ảnh 3) mà không cần sử dụng vấu cáp.

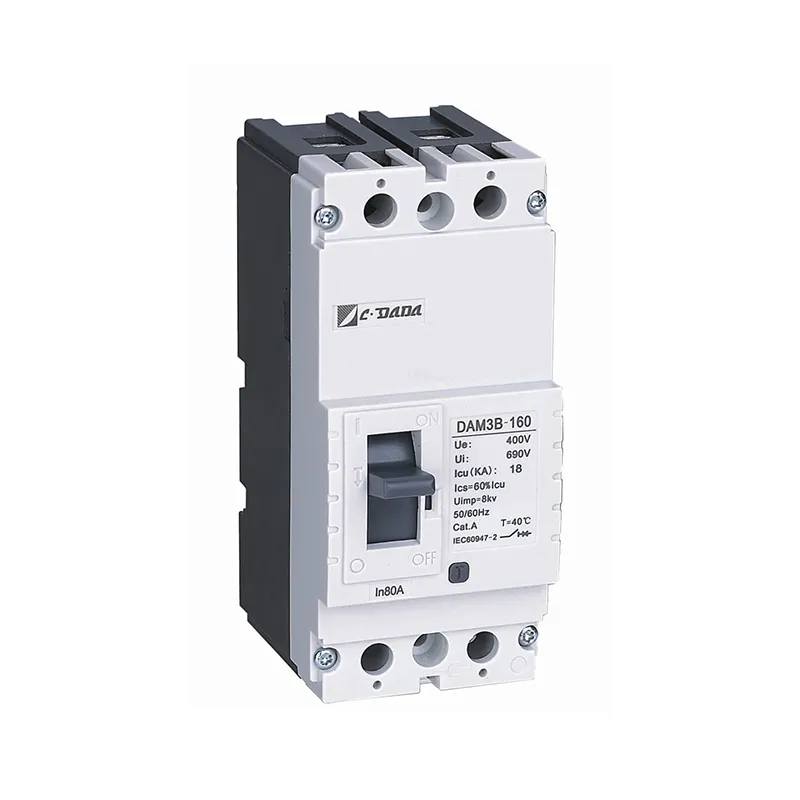

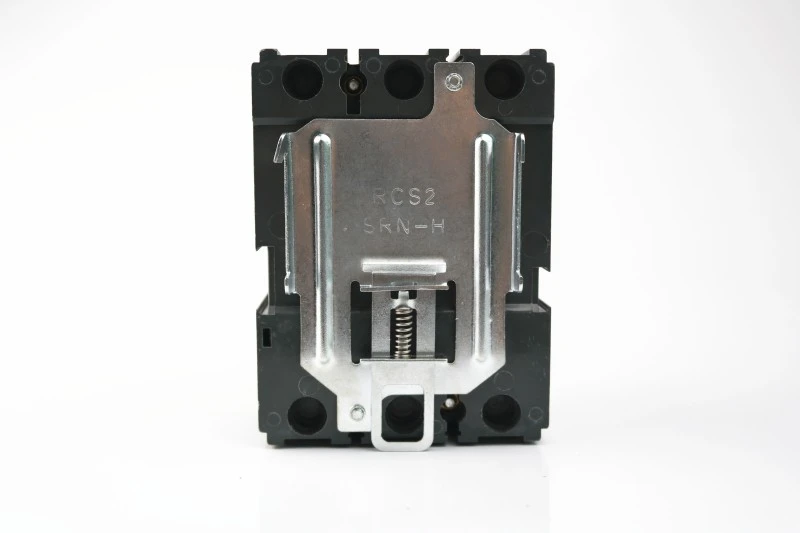

Với sự trợ giúp của kẹp đặc biệt, các đơn vị 125 và 160 có thể được lắp đặt trên DIN-rail.
Máy cắt có kẹp

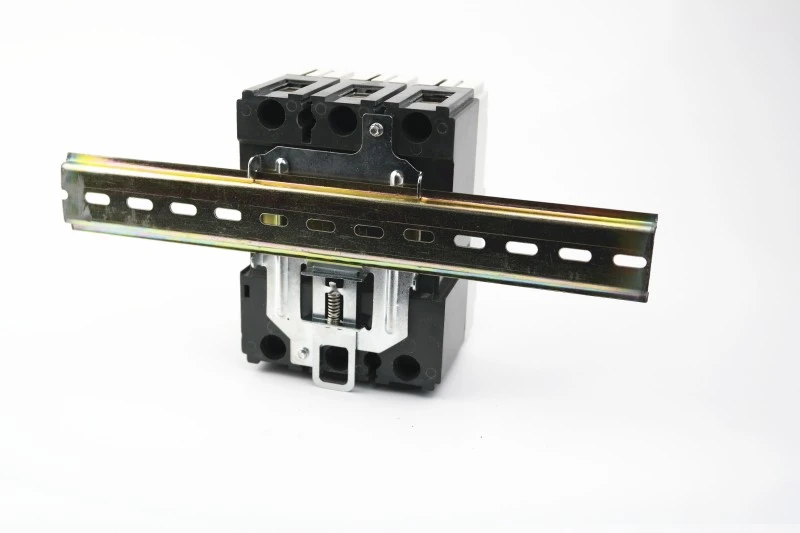

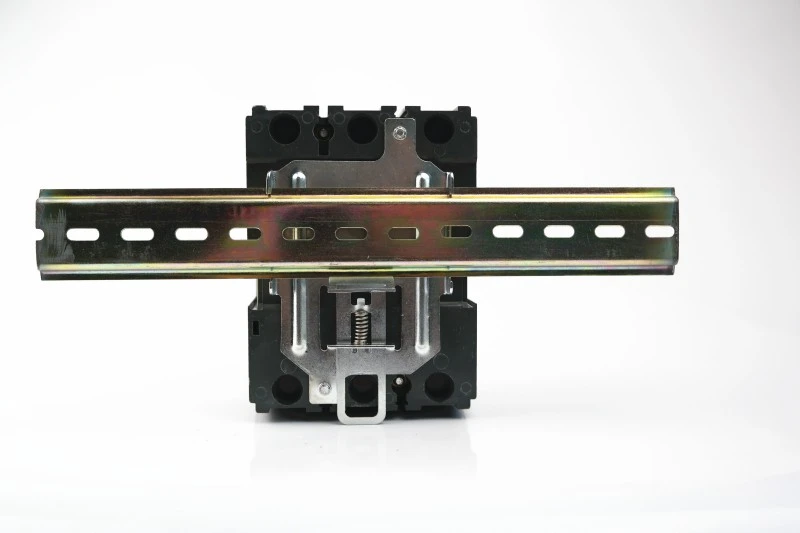

kẹp với đường ray DIN
kẹp với đường ray DIN
★ Thiết kế tiết kiệm không gian:
Nhẹ hơn và nhỏ gọn hơn 10–20% so với các sản phẩm thay thế trong nước
Cho phép kích thước vỏ bọc nhỏ hơn → chi phí vận chuyển và vật liệu thấp hơn
★ Đặt lại thân thiện với người dùng:
Chỉ báo TRIP rõ ràng ngăn chặn việc đóng lại mù
Âm thanh “click” xác nhận sự tương tác cơ học thích hợp
★ Sẵn sàng cho tương lai:
Hỗ trợ bộ dụng cụ cắm và rút (đối với một số kiểu máy được chọn)
Tương thích với các tiện ích giám sát thông minh
Tại sao chọn CDADA?
1. Chúng tôi là nhà sản xuất hàng đầu trong hơn 42 năm. Công ty chúng tôi thành lập năm 1983, phát triển rất nhanh trong suốt 40 năm.
2. Tập đoàn gồm 3 nhà máy, sở hữu diện tích sản xuất 52.400m2 và tuyển dụng hơn 500 nhân viên. Chúng tôi đã đầu tư gần mười triệu nhân dân tệ để mở rộng hoạt động và nâng cấp xưởng của mình.
3. Nhà máy được kiểm toán bởi INTERTEK, DEKRA & GMC
4. Thùng carton có độ bền cao, bảo vệ pallet, tốt cho vận chuyển xuất khẩu đường dài
Câu hỏi thường gặp (FAQ)
Câu hỏi 1: Bộ ngắt mạch vỏ đúc loại cố định DAM1 có thể được gắn trên thanh ray DIN không?
Câu trả lời 1: Có—model 125A và 160A có thể được lắp đặt trên thanh ray DIN bằng kẹp đặc biệt tùy chọn. Xếp hạng cao hơn chỉ được gắn trên bảng điều khiển.
Câu 2: Dòng DAM1 có những chứng nhận gì?
Trả lời 2: Nó được chứng nhận CE, CB, ASTA, KEMA, SEMKO và RoHS, đảm bảo tuân thủ ở EU, Trung Đông, Đông Nam Á và hơn thế nữa.
Câu hỏi 3: Làm cách nào để đặt lại cầu dao sau một chuyến đi?
A3: Đầu tiên, di chuyển cần gạt xuống hoàn toàn về vị trí TẮT (bạn sẽ nghe thấy tiếng tách), sau đó kéo cần lên về vị trí BẬT. Không bao giờ buộc nó trực tiếp từ TRIP sang ON.
Q4: Các thiết bị phụ trợ có tương thích không?
Câu trả lời 4: Có—có thể thêm các tiếp điểm cảnh báo, tiếp điểm phụ, bộ nhả shunt/điện áp thấp và bộ điều khiển điện mà không cần tháo rời.
Câu hỏi 5: DAM1 có phù hợp để thay thế cầu dao cũ không?
A5: Chắc chắn rồi. Kích thước nhỏ gọn của nó cho phép thay thế trực tiếp các MCCB cũ trong hầu hết các bảng—tiết kiệm thời gian và chi phí nâng cấp.
