Điều gì khiến MCCB có chức năng bảo vệ chống rò rỉ quan trọng để phân phối điện an toàn hơn?

1. MCCB có bảo vệ chống rò rỉ là gì?

Bộ ngắt mạch vỏ đúc, thường được gọi là MCCB, được thiết kế để bảo vệ các mạch điện hạ áp chống lại các tình trạng như quá tải và ngắn mạch. Không giống như công tắc bảo vệ cơ bản, MCCB có thể được lựa chọn theo nhiều mức xếp hạng hiện tại và khả năng ngắt, khiến nó phù hợp với các hệ thống phân phối thương mại và công nghiệp.

MỘTMCCB có bảo vệ rò rỉbổ sung khả năng phát hiện dòng điện dư hoặc rò rỉ đất vào các chức năng bảo vệ thông thường này. Khi phát hiện dòng điện rò rỉ bất thường và đạt đến mức vận hành đã định cấu hình, cơ chế bảo vệ có thể bắt đầu ngắt và ngắt kết nối mạch bị ảnh hưởng.

Sự kết hợp này đặc biệt hữu ích khi các nhà thiết kế điện muốn có nhiều lớp bảo vệ mà không tạo ra sự sắp xếp bảng điều khiển phức tạp không cần thiết. Các sản phẩm thương mại có sẵn dưới dạng giải pháp MCCB-plus-dòng dư tích hợp hoặc dưới dạng MCCB kết hợp với các mô-đun dòng dư tương thích. IEC 60947-2 bao gồm các yêu cầu đối với cầu dao kết hợp bảo vệ dòng điện dư, trong khi các nhà sản xuất có thể cung cấp các cấu hình và phạm vi điều chỉnh khác nhau.

2. Bảo vệ chống rò rỉ hoạt động như thế nào?

Trong một mạch điện khỏe mạnh, dòng điện chạy qua dây dẫn đi ra phải tương ứng với dòng điện quay trở lại mạch. Tình trạng rò rỉ xảy ra khi một phần dòng điện đi theo đường không mong muốn, chẳng hạn như do lớp cách điện bị hư hỏng, thiết bị được kết nối hoặc con người tiếp xúc với bộ phận mang điện.

Bảo vệ rò rỉ giám sát dòng điện dư liên quan đến sự mất cân bằng này. Nếu dòng điện dư đo được vượt quá ngưỡng vận hành được cấu hình của thiết bị, hệ thống bảo vệ sẽ gửi tín hiệu cắt đến cơ chế MCCB.

Tùy thuộc vào thiết kế sản phẩm, tính năng chống rò rỉ có thể cung cấp dòng điện dư tác động có thể điều chỉnh, độ trễ thời gian, chức năng kiểm tra, chỉ báo cảnh báo hoặc các chức năng giám sát khác. Các sản phẩm chống rò rỉ MCCB thương mại chứng minh rằng cài đặt độ nhạy và độ trễ có thể thay đổi đáng kể tùy theo ứng dụng dự kiến.

Tại sao điều này khác với bảo vệ quá tải?

Bảo vệ quá tải và bảo vệ rò rỉ đáp ứng các vấn đề khác nhau. Mạch quá tải có thể tiêu thụ dòng điện quá mức do có quá nhiều tải được kết nối hoặc do thiết bị hoạt động vượt quá công suất dự kiến. Tuy nhiên, lỗi rò rỉ liên quan đến dòng điện thoát ra khỏi đường dẫn dự định của nó.

Do đó, việc chỉ tăng khả năng bảo vệ quá tải không tự động mang lại khả năng bảo vệ rò rỉ phù hợp. Hai chức năng này cần được xem xét riêng biệt khi thiết kế hệ thống phân phối điện.

3. Nó có thể giải quyết những vấn đề về điện nào?

Thiết bị điện được sử dụng trong các nhà máy, tòa nhà thương mại và các dự án cơ sở hạ tầng có thể hoạt động trong thời gian dài trong những điều kiện khắt khe. Độ ẩm, bụi, lão hóa lớp cách điện, hư hỏng cơ học, lỗi lắp đặt và hư hỏng thiết bị đều có thể góp phần gây ra đường dẫn dòng điện bất thường.

Mức độ bảo vệ thực tế phụ thuộc vào hệ thống điện hoàn chỉnh, cấu hình thiết bị và điều kiện lắp đặt. Do đó, MCCB có chức năng bảo vệ rò rỉ phải được coi là một phần của sơ đồ bảo vệ được thiết kế phù hợp thay vì là một giải pháp chung cho mọi mối nguy hiểm về điện.

4. Tại sao phải kết hợp MCCB và chống rò rỉ?

Đối với nhiều dự án điện, điểm thu hút chính là khả năng giải quyết một số yêu cầu bảo vệ trong cách bố trí thiết bị phối hợp. Điều này có thể có giá trị khi không gian bảng điều khiển, thời gian lắp đặt và sự phối hợp hệ thống là quan trọng.

1. Nhiều chức năng bảo vệ

Một thiết bị được cấu hình đúng cách có thể cung cấp khả năng bảo vệ quá tải, ngắn mạch và dòng điện dư trong cùng một kiến ​​trúc bảo vệ. Điều này giúp các kỹ sư dễ dàng thiết lập chiến lược bảo vệ xác định cho mạch trung chuyển hoặc mạch phân phối.

2. Thiết kế bảng điều khiển hiệu quả hơn

Các thành phần bảo vệ được tích hợp hoặc kết hợp chặt chẽ có thể làm giảm nhu cầu về các thiết bị, hệ thống dây điện và lắp đặt riêng biệt. Các nhà sản xuất MCCB được bảo vệ bằng dòng điện dư đặc biệt nhấn mạnh việc lắp đặt nhỏ gọn và giảm yêu cầu về thành phần là những lợi thế thực tế.

3. Bảo vệ có thể điều chỉnh

Một số sản phẩm cung cấp ngưỡng dòng điện dư và độ trễ thời gian có thể điều chỉnh được. Điều này cho phép bố trí bảo vệ được điều chỉnh phù hợp với các mạch khác nhau thay vì dựa vào một cài đặt cố định cho mọi ứng dụng.

4. Lập kế hoạch hệ thống dễ dàng hơn

Khi xem xét các yêu cầu về quá tải, ngắn mạch và rò rỉ cùng nhau, các kỹ sư có thể đánh giá chiến lược bảo vệ hoàn chỉnh thay vì lựa chọn các bộ phận riêng lẻ một cách độc lập.

5. MCCB có chức năng chống rò rỉ được sử dụng ở đâu?

Ứng dụng thích hợp phụ thuộc vào thiết kế điện, yêu cầu của địa phương và thông số kỹ thuật của sản phẩm. Các lĩnh vực ứng dụng điển hình bao gồm:

• Bảng phân phối tòa nhà thương mại
• Hệ thống phân phối điện công nghiệp
• Thiết bị sản xuất nhà máy
• Máy cấp liệu động cơ và máy móc
• Nhà xưởng và cơ sở sản xuất
• Lắp đặt cơ sở hạ tầng và tiện ích
• Thiết bị điện yêu cầu giám sát rò rỉ đất
• Hệ thống phân phối nơi không gian bảng điều khiển bị hạn chế
• Các dự án yêu cầu phối hợp bảo vệ quá tải, ngắn mạch và dòng điện dư

MCCB được sử dụng rộng rãi trong phân phối công nghiệp và thương mại vì dòng điện định mức và khả năng ngắt của chúng có thể đáp ứng các ứng dụng vượt ra ngoài phạm vi điển hình của cầu dao nhánh nhỏ.

6. Người mua nên kiểm tra những gì trước khi lựa chọn?

Việc chọn MCCB có bảo vệ rò rỉ chỉ dựa trên cường độ dòng điện định mức có thể gây ra sự cố trong quá trình lắp đặt. Người mua nên cung cấp cho nhà sản xuất hoặc kỹ sư điện đầy đủ thông tin hệ thống trước khi xác nhận một mẫu máy.

1. Dòng điện định mức:Xác định tải liên tục dự kiến ​​và chọn định mức dòng điện phù hợp dựa trên thiết kế mạch hoàn chỉnh.
2. Điện áp hoạt động:Xác nhận điện áp hệ thống và xem sản phẩm có phù hợp với ứng dụng AC dự kiến ​​hay không.
3. Số cực:Kiểm tra xem hệ thống có yêu cầu cấu hình 3P, 4P hoặc cấu hình khác hay không.
4. Khả năng ngắn mạch:Xác minh dòng điện sự cố có thể xảy ra và đảm bảo cầu dao có mức ngắt thích hợp.
5. Độ nhạy rò rỉ:Xác định dòng điện hoạt động dư cần thiết cho chiến lược bảo vệ dự kiến.
6. Độ trễ thời gian:Xem xét liệu hoạt động tức thời hay phản hồi bị trì hoãn theo thời gian có cần thiết để phối hợp với các thiết bị ngược dòng hay hạ lưu hay không.
7. Điều kiện lắp đặt:Xem xét nhiệt độ môi trường xung quanh, vỏ bọc, độ ẩm, độ cao và các yếu tố môi trường liên quan khác.
8. Tiêu chuẩn và chứng nhận:Xác nhận các tiêu chuẩn và phê duyệt cần thiết ở thị trường mục tiêu.

7. Giải thích các thông số chính

Các thông số sau đây đặc biệt quan trọng khi so sánh các sản phẩm chống rò rỉ MCCB khác nhau.

Ví dụ, các sản phẩm thương mại hiện tại có bảo vệ dòng điện dư có thể cung cấp các kết hợp khác nhau giữa dòng điện định mức, cấu hình cực, điện áp vận hành và khả năng cắt. Các thông số kỹ thuật này phải luôn được kiểm tra dựa trên bảng dữ liệu sản phẩm thực tế thay vì chỉ giả định từ danh mục sản phẩm.

8. MCCB có bảo vệ chống rò rỉ so với các thiết bị bảo vệ riêng biệt

Cả hai thỏa thuận bảo vệ tích hợp và riêng biệt đều có thể phù hợp về mặt kỹ thuật. Cấu hình tốt hơn phụ thuộc vào kiến ​​trúc điện của dự án, yêu cầu về không gian, chiến lược phối hợp và ưu tiên mua sắm.

Điểm quan trọng là tích hợp không tự động có nghĩa là phù hợp. Sự kết hợp đã chọn vẫn phải đáp ứng các yêu cầu về điện của quá trình lắp đặt.

9. Những cân nhắc về lắp đặt và bảo trì

Việc lắp đặt đúng cũng quan trọng như việc chọn đúng cầu dao. Ngay cả MCCB được thiết kế tốt với khả năng chống rò rỉ cũng có thể không mang lại hiệu suất mong muốn nếu hệ thống dây điện, bố trí nối đất, cài đặt hoặc môi trường lắp đặt không chính xác.

Kiểm tra hệ thống dây điện cẩn thận

Thực hiện theo sơ đồ nối dây và hướng dẫn lắp đặt của nhà sản xuất. Các dây pha và dây trung tính, nếu có, phải được bố trí chính xác để hệ thống phát hiện dòng điện dư hoạt động như dự kiến.

Xác minh cài đặt rò rỉ

Đừng cho rằng giá trị đặt dòng điện rò thấp nhất hiện có là tự động phù hợp. Việc cài đặt phải tương ứng với chức năng bảo vệ dự kiến ​​và đặc tính điện của mạch điện.

Xem xét tính chọn lọc

Hệ thống phân phối lớn có thể chứa nhiều thiết bị bảo vệ. Các đặc tính vận hành của chúng phải được xem xét cùng nhau để một lỗi hạ lưu thích hợp không làm ngắt kết nối một phần lớn hơn của hệ thống lắp đặt một cách không cần thiết.

Thực hiện kiểm tra chức năng

Khi sản phẩm cung cấp chức năng kiểm tra, việc kiểm tra phải tuân theo quy trình khuyến nghị của nhà sản xuất và các yêu cầu áp dụng cho việc lắp đặt. Một số thiết bị dòng điện dư cung cấp chức năng kiểm tra và tính năng giám sát bổ sung.

10. Công ty TNHH Điện lực DaDa Thượng Hải và Giải pháp chống rò rỉ

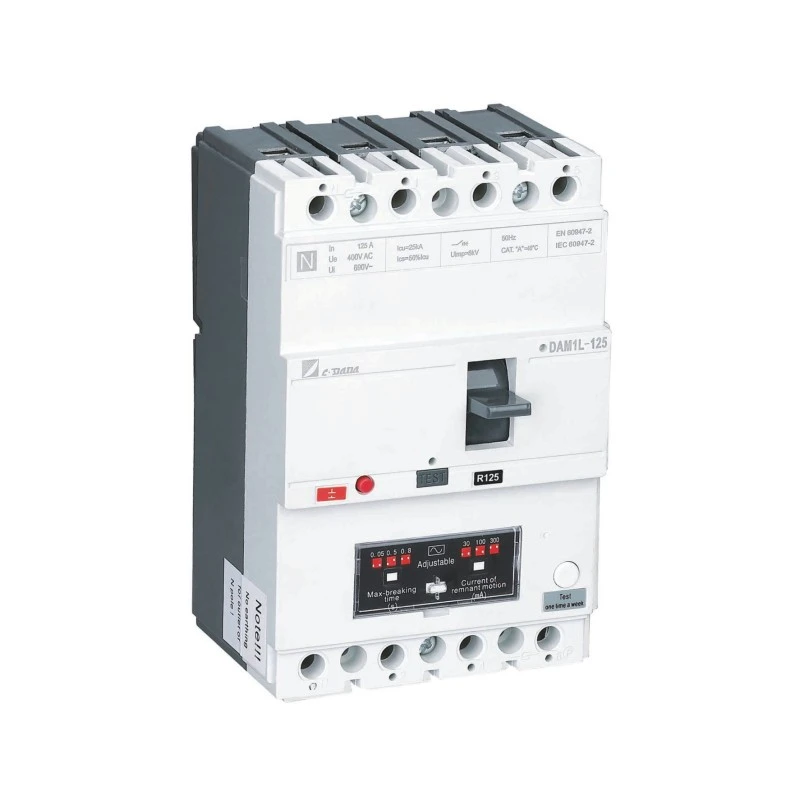

Công ty TNHH Điện lực Thượng Hải DaDa cung cấp các giải pháp MCCB được thiết kế cho các ứng dụng mà bảo vệ mạch thông thường và bảo vệ rò rỉ cần phối hợp với nhau. Dòng DAM1L của nó là một ví dụ về MCCB có tích hợp bảo vệ dòng điện dư, được thiết kế cho các ứng dụng bao gồm hệ thống điện tòa nhà, khu công nghiệp và các môi trường phân phối điện áp thấp khác.

Thông tin sản phẩm cho biết các cấu hình như cấu trúc bốn cực, phạm vi dòng điện định mức rộng và khả năng bảo vệ chống rò rỉ đất có thể điều chỉnh được. Tùy thuộc vào kiểu máy, dòng điện rò rỉ có thể được cấu hình trong một phạm vi xác định, cho phép chiến lược bảo vệ được điều chỉnh cho phù hợp với các ứng dụng khác nhau.

Đối với người mua, nhà phân phối, nhà xây dựng bảng điều khiển và nhà thầu điện ở nước ngoài, cách tiếp cận hữu ích nhất là cung cấp cho nhà cung cấp các yêu cầu của dự án trước khi yêu cầu báo giá. Điều này giúp xác định xem mức định mức dòng điện yêu cầu, cách bố trí cực, cài đặt rò rỉ, khả năng cắt và chứng nhận có sẵn trong cấu hình dự định hay không.

Thông tin cần đưa vào cuộc điều tra

• Dòng điện định mức yêu cầu
• Điện áp và tần số hệ thống
• Số cực
• Độ nhạy dòng rò cần thiết
• Chức năng trì hoãn thời gian cần thiết
• Dòng điện ngắn mạch dự kiến ​​hoặc khả năng cắt yêu cầu
• Môi trường cài đặt
• Thị trường mục tiêu và yêu cầu chứng nhận
• số lượng yêu cầu
• Yêu cầu OEM hoặc tùy chỉnh, nếu có

Việc cung cấp những chi tiết này ngay từ đầu có thể giúp việc trao đổi kỹ thuật hiệu quả hơn và giảm nguy cơ chọn cầu dao không phù hợp với lắp đặt cuối cùng.

11. Câu hỏi thường gặp

12. Kết luận

MCCB có chức năng bảo vệ rò rỉ giải quyết hai lĩnh vực quan trọng của bảo vệ điện: bảo vệ quá dòng thông thường và phát hiện dòng điện dư. Bằng cách đưa các chức năng này vào một giải pháp phối hợp, nó có thể giúp đơn giản hóa các thiết kế phân phối điện trong đó an toàn điện, không gian bảng điều khiển và sự phối hợp hệ thống là rất quan trọng.

Bước quan trọng nhất là nhìn xa hơn tên sản phẩm. Dòng điện định mức, điện áp hoạt động, khả năng ngắt, cấu hình cực, độ nhạy rò rỉ, độ trễ thời gian, điều kiện lắp đặt và các tiêu chuẩn áp dụng đều ảnh hưởng đến việc một MCCB cụ thể có phù hợp với dự án hay không.

Đối với người mua đánh giá MCCB chống rò rỉ cho các tòa nhà thương mại, cơ sở công nghiệp, bảng phân phối hoặc ứng dụng OEM, làm việc trực tiếp từ các yêu cầu điện thực tế là cách đáng tin cậy nhất để xác định cấu hình phù hợp.
