Hướng dẫn thực hành về Bộ ngắt mạch vỏ đúc

2026-08-25 0 Để lại cho tôi một tin nhắn

MCCB là gì?

MCCB —ngắt mạch trường hợp đúc- là thiết bị bảo vệ điện áp thấp, tự động ngắt mạch khi phát hiện tình trạng quá tải hoặc ngắn mạch. Không giống như cầu chì, nó có thể được đặt lại và tái sử dụng sau một chuyến đi. Bên trong vỏ đúc, cơ cấu ngắt nhiệt-từ tính xử lý hai công việc: phần tử nhiệt phản ứng với tình trạng quá tải kéo dài, trong khi phần tử từ tính phản ứng ngay lập tức với các lỗi ngắn mạch. Kết quả là khả năng bảo vệ phù hợp với cách hoạt động của tải điện thực tế.

Khi nào nên chọn MCCB: bộ cấp nguồn chính đến, bảng phân phối ba pha, mạch động cơ lớn hoặc bất kỳ điểm nào mà dòng ngắn mạch dự kiến vượt quá mức MCB có thể làm gián đoạn.

Khi MCB là đủ: các mạch phụ cuối cùng có tải vừa phải và mức độ lỗi thấp - bảng mạch dân dụng, mạch chiếu sáng và ổ cắm.

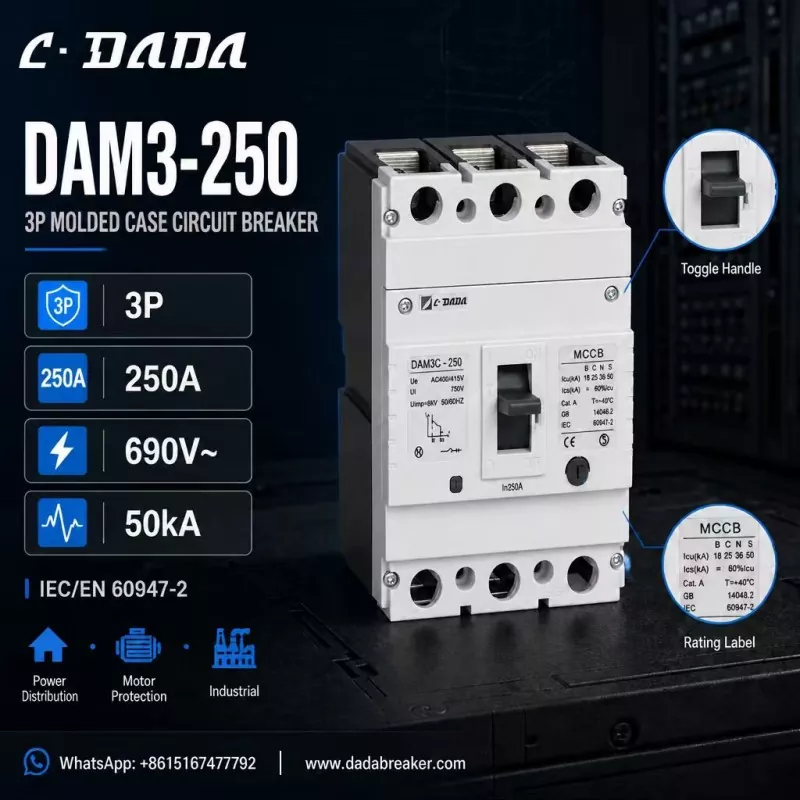

250A three-pole MCCB

Cách chọn MCCB phù hợp

Dòng điện định mức (Trong)

1. - phù hợp với tải liên tục và dành khoảng trống cho dòng điện khởi động của động cơ.

Công suất cắt (Icu/Ics)

2. - phải cao hơn dòng điện ngắn mạch dự kiến tại điểm lắp đặt. Mức độ lỗi càng cao thì Icu bạn cần càng cao.

Người Ba Lan

3. — 3P cho hệ thống ba pha, 4P trong đó dây trung tính cũng cần ngắt kết nối.

Xếp hạng điện áp

4. - kiểm tra điện áp làm việc danh định (Ue), điện áp cách điện (Ui) và khả năng chịu xung (Uimp) đối với hệ thống.

Tiêu chuẩn và chứng nhận

5. — Tuân thủ IEC/EN 60947-2 và đánh dấu CE là tiêu chuẩn cơ bản cho các dự án quốc tế.

Ứng dụng

6. — bảo vệ động cơ, phân phối điện và lắp đặt công nghiệp có thể yêu cầu các thông số định mức khung và đặc tính ngắt khác nhau.

MCCB 250A được chỉ định rõ ràng trông như thế nào:

Để chế tạo loại bê tông này, hãy xem xét DAM3-250 của C·DADA Electric — MCCB ba cực 250A minh họa những gì cần tìm ở loại thiết bị này:

cấu hình 3P

● với dòng điện định mức 250A (In), phù hợp với tủ phân phối ba pha

Xếp hạng điện áp:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Công suất cắt lên tới 50kA

● — Icu 18/25/36/50 kA trên các biến thể B / C / N / S, để người cài đặt có thể điều chỉnh mức lỗi tại các điểm khác nhau của mạng

Tuân thủ IEC/EN 60947-2 và GB 14048.2

● Được đánh dấu CE, có tay cầm BẬT/TẮT rõ ràng để hiển thị trạng thái hoạt động

● Được thiết kế để phân phối điện, bảo vệ động cơ và các ứng dụng công nghiệp

Logic đằng sau thông số kỹ thuật này: khung 250A, 3 cực với khả năng ngắt cấp 50kA đáp ứng phần lớn nhu cầu của nhà xây dựng bảng điều khiển và nhà thầu — từ bảng phân phối chính đến mạch cấp nguồn động cơ — trong khi nhiều biến thể Icu cho phép bạn điều chỉnh chi phí theo mức độ lỗi thực tế.

Khuyến nghị lựa chọn

● Đối với các mạch cuối lên đến ~125A với mức lỗi thấp, MCB là lựa chọn kinh tế.

● Đối với phân phối chính, bảo vệ động cơ và thiết bị đóng cắt công nghiệp, hãy chọn MCCB có khả năng cắt vượt quá dòng ngắn mạch dự kiến của hệ thống lắp đặt.

● Khi nghi ngờ, hãy tăng mức công suất cắt lên một bậc: chênh lệch chi phí là nhỏ, trong khi biên độ bảo vệ có thể là sự khác biệt giữa một lỗi nhỏ và một sự cố mất điện lớn.

Câu hỏi thường gặp

Hỏi: MCCB là gì?

A: Angắt mạch trường hợp đúclà một thiết bị bảo vệ điện áp thấp có thể đặt lại, ngắt kết nối mạch khi quá tải hoặc ngắn mạch, được thiết kế cho dòng điện và mức độ lỗi cao hơn so với bộ ngắt mạch thu nhỏ.

Hỏi: Icu có ý nghĩa gì trên MCCB?

A: Icu là khả năng cắt ngắn mạch tối đa - dòng điện sự cố tối đa mà cầu dao có thể ngắt. Ics là khả năng ngắt dịch vụ, mức độ nó có thể ngắt liên tục và vẫn hoạt động.

Hỏi: Làm cách nào để chọn công suất ngắt cho MCCB của tôi?

Đáp: Chọn mức Icu cao hơn dòng ngắn mạch dự kiến tại điểm lắp đặt. Các bảng phân phối có công suất máy biến áp cao hoặc các bộ cấp nguồn công nghiệp dài thường cần các thiết bị loại 36–50kA.

Hỏi: MCCB DAM3-250 là gì?

Trả lời: DAM3-250 là cầu dao vỏ đúc ba cực 250A của C·DADA Electric, có điện áp định mức lên tới 690V với công suất cắt lên tới 50kA, dùng để phân phối điện, bảo vệ động cơ và các ứng dụng công nghiệp.
