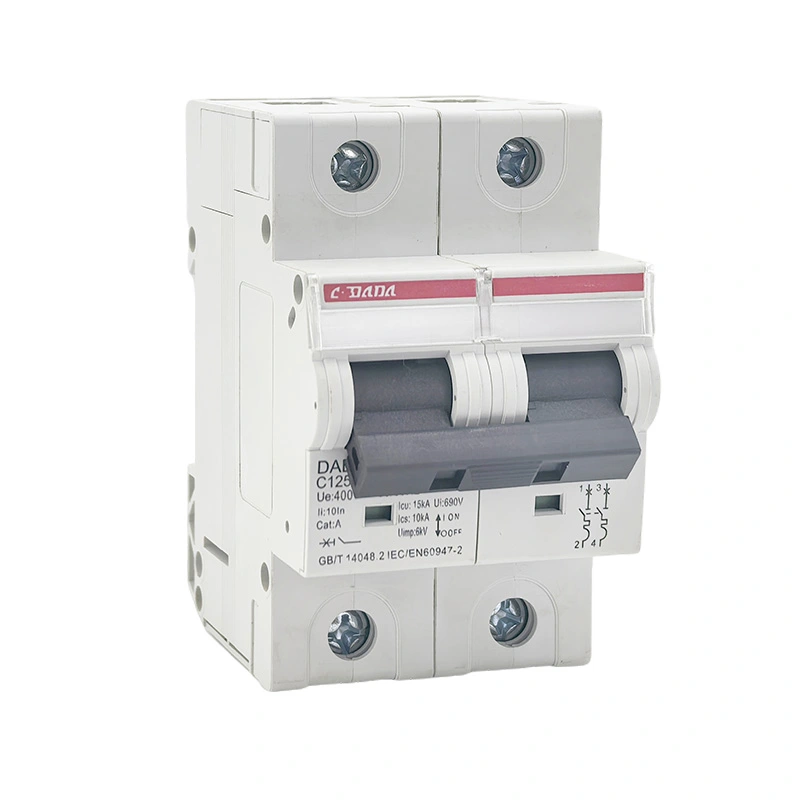

Điều gì làm cho cầu dao loại nhỏ 125 15KA thích hợp để bảo vệ dòng điện cao?

A Bộ ngắt mạch thu nhỏ 125 15KAđược thiết kế cho các hệ thống điện yêu cầu cả công suất dòng điện cao và khả năng bảo vệ ngắn mạch đáng tin cậy. Không giống như các MCB có công suất thấp thông thường, thiết bị có công suất cắt cao 125A có thể giải quyết các ứng dụng phân phối đòi hỏi khắt khe trong đó dòng điện sự cố có thể cao hơn đáng kể. Bài viết này giải thích cách hoạt động của MCB 125 15KA, ý nghĩa của các thông số kỹ thuật chính, nơi có thể sử dụng, cách chọn và lắp đặt chính xác cũng như những điều nhóm mua hàng nên kiểm tra trước khi đặt hàng. Nó cũng khám phá các tính năng thiết kế thực tế của dòng DAB7-125 của Shanghai DaDa Electric Co., Ltd., bao gồm bảo vệ nhiệt-từ, thiết kế giới hạn dòng điện, đầu cuối cáp lớn và khả năng cắt 15kA.

Bộ ngắt mạch thu nhỏ 125 15KA là gì?

Bộ ngắt mạch thu nhỏ 125 15KA là thiết bị bảo vệ dòng điện cao được thiết kế để ngắt các mạch điện khi xảy ra tình trạng dòng điện bất thường. Trong ký hiệu sản phẩm, “125” thường chỉ dòng điện định mức lên tới 125A, trong khi “15KA” chỉ khả năng ngắt ngắn mạch 15kA trong các điều kiện và tiêu chuẩn thử nghiệm hiện hành.

Hai con số này mô tả các đặc tính điện khác nhau. Định mức 125A liên quan đến dòng điện mà cầu dao được thiết kế để chịu được trong các điều kiện vận hành quy định. Con số 15kA liên quan đến mức dòng điện ngắn mạch dự kiến ​​mà cầu dao có thể ngắt một cách an toàn trong các điều kiện quy định.

Sự khác biệt này rất quan trọng khi các kỹ sư so sánh các bộ ngắt mạch. Dòng điện định mức cao hơn không tự động có nghĩa là khả năng cắt ngắn mạch cao hơn. Cả hai giá trị phải được đánh giá theo đặc tính điện của hệ thống lắp đặt.

Dòng DAB7-125 của Shanghai DaDa Electric Co., Ltd. được phát triển cho các ứng dụng phân phối điện công nghiệp và thương mại. Thông tin sản phẩm được công bố của nó xác định các tùy chọn dòng điện định mức tối đa và công suất cắt cao 125A bao gồm 15kA. Nhà sản xuất cũng chỉ định bảo vệ nhiệt từ và thiết kế hạn chế dòng điện.

Tại sao 125A và 15KA lại quan trọng?

Hệ thống phân phối điện có thể chứa năng lượng sự cố đáng kể, đặc biệt ở gần máy biến áp, bảng phân phối, máy móc công nghiệp và phụ tải điện lớn. Nếu thiết bị bảo vệ tiếp xúc với dòng điện sự cố vượt quá khả năng ngắt quy định thì hậu quả có thể bao gồm hư hỏng thiết bị, hồ quang quá mức và các rủi ro an toàn nghiêm trọng.

Công suất cắt 15kA mang lại biên độ gián đoạn cao hơn so với nhiều MCB tiêu chuẩn có công suất cắt thấp. Tuy nhiên, sự phù hợp thực tế còn phụ thuộc vào dòng điện ngắn mạch dự kiến ​​tại điểm lắp đặt và các yêu cầu của tiêu chuẩn điện hiện hành.

Do đó, khi thiết kế hệ thống phân phối, máy cắt phải được chọn từ tính toán tải thực tế, định mức dây dẫn, tính toán dòng điện sự cố, điện áp, tần số, cấu hình cực và các yêu cầu phối hợp thay vì chỉ chọn từ định mức dòng điện.

Cơ chế bảo vệ hoạt động như thế nào?

MCB hiện đại thường kết hợp hai nguyên tắc ngắt chính: bảo vệ nhiệt và bảo vệ từ tính. Hai cơ chế này giải quyết các loại sự kiện quá dòng khác nhau.

Thông tin sản phẩm DAB7-125 mô tả chức năng ngắt nhiệt và từ tính, cơ chế không ngắt và thiết kế giới hạn dòng điện. Những tính năng này đặc biệt phù hợp với các ứng dụng trong đó thiết bị bảo vệ phải phản ứng ổn định với cả tình trạng quá tải kéo dài và sự cố dòng điện cao.

Những tính năng nào cải thiện hiệu suất thực tế?

Thiết bị bảo vệ điện không chỉ được đánh giá bằng dòng điện định mức của nó. Cấu trúc cơ khí, thiết kế thiết bị đầu cuối, vật liệu tiếp xúc, phương pháp lắp đặt và bố trí kiểm soát hồ quang bên trong đều có thể ảnh hưởng đến khả năng sử dụng thực tế.

• Khả năng phá vỡ cao:Thông số kỹ thuật 15kA cung cấp khả năng ngắt ngắn mạch cao hơn nhiều MCB có công suất cắt thấp thông thường.
• Thiết bị đầu cuối cáp lớn:Dòng DAB7-125 được thiết kế với các đầu cực lớn phù hợp với dây dẫn đồng, nhôm có tiết diện lên đến 35mm2 theo thông tin công bố của nhà sản xuất.
• Cơ chế chuyến đi miễn phí:Máy cắt có thể duy trì chức năng bảo vệ ngay cả khi cơ cấu vận hành được giữ ở vị trí BẬT.
• Dấu hiệu tiếp xúc tích cực:Dấu hiệu rõ ràng về trạng thái tiếp xúc có thể giúp việc kiểm tra và bảo trì dễ dàng hơn.
• Hoạt động nhiệt từ:Các điều kiện quá dòng khác nhau có thể được giải quyết thông qua các cơ chế cắt bổ sung.
• Gắn DIN-rail:Việc lắp mô-đun giúp đơn giản hóa việc lắp đặt trong thiết bị phân phối tương thích.
• Vỏ chống cháy:Thông tin DAB7-125 được công bố chỉ rõ vật liệu vỏ chống cháy PA66.

Những chi tiết này quan trọng đối với các nhà phân phối và nhà tích hợp hệ thống vì hiệu quả lắp đặt và khả năng bảo trì có thể ảnh hưởng đến trải nghiệm vận hành tổng thể, không chỉ giá mua ban đầu.

MCB 125 15KA có thể được sử dụng ở đâu?

MCB công suất cao 125A có thể được xem xét cho các hệ thống phân phối điện trong đó dòng điện mạch và mức lỗi nằm trong phạm vi hoạt động được chỉ định của thiết bị. Môi trường ứng dụng điển hình có thể bao gồm các cơ sở công nghiệp, tòa nhà thương mại, bảng phân phối thiết bị và các mạch có dòng điện cao hơn khác.

Sự phù hợp của ứng dụng phải luôn được xác nhận dựa trên thiết kế điện hoàn chỉnh. Điện áp, tần số, dòng điện sự cố dự kiến, kích thước dây dẫn, nhiệt độ môi trường, cấu hình cực và các quy tắc lắp đặt hiện hành có thể thay đổi việc lựa chọn cầu dao thích hợp.

Thông số kỹ thuật chính cần kiểm tra

Người mua thường tập trung vào “125A” và “15kA” vì chúng dễ hiểu. Tuy nhiên, mua sắm chuyên nghiệp đòi hỏi phải xem xét thông số kỹ thuật rộng hơn.

Ví dụ: IEC 60947-2 và IEC/EN 60898-1 sử dụng các phân loại và khung thử nghiệm khác nhau cho cầu dao. Do đó, dữ liệu nhà sản xuất đã công bố có thể chứa cả thuật ngữ Icu và Icn tùy thuộc vào tiêu chuẩn và danh mục sản phẩm. Người mua nên xác minh chính xác mức đánh giá nào được áp dụng ở điện áp và điều kiện hoạt động của hệ thống lắp đặt dự kiến.

Cách chọn cấu hình phù hợp

Việc chọn Cầu dao loại nhỏ 125 15KA nên bắt đầu từ hệ thống điện hơn là danh mục sản phẩm. Một quy trình lựa chọn đơn giản có thể làm giảm nguy cơ cầu dao không khớp với mạch điện.

1. Xác định dòng điện thiết kếTính toán dòng tải liên tục và gián đoạn dự kiến.
2. Kiểm tra đánh giá dây dẫn.Thiết bị bảo vệ phải được phối hợp với dòng điện cho phép của cáp trong điều kiện lắp đặt thực tế.
3. Xác định dòng điện ngắn mạch kỳ vọng.Khả năng cắt được chọn phải phù hợp với mức độ lỗi tại điểm lắp đặt.
4. Xác nhận điện áp và tần số.Đảm bảo cầu dao được đánh giá phù hợp với hệ thống điện.
5. Chọn cách sắp xếp cực.Xem xét các yêu cầu đối với dây dẫn pha và dây trung tính.
6. Xem lại đặc điểm chuyến đi.Đường cong tác động phải phù hợp với tải kết nối và các điều kiện khởi động dự kiến.
7. Xác nhận tiêu chuẩn và chứng nhận.Kiểm tra các yêu cầu của thị trường mục tiêu, đặc điểm kỹ thuật của dự án và các quy định về điện của địa phương.
8. Xác minh khả năng tương thích vật lý.Xác nhận kích thước, kích thước thiết bị đầu cuối, khả năng tương thích DIN-rail và khoảng cách bảng điều khiển.

Những cân nhắc về lắp đặt và bảo trì

Việc lắp đặt đúng là điều cần thiết cho bất kỳ thiết bị bảo vệ dòng điện cao nào. Ngay cả một cầu dao được thiết kế tốt cũng không thể bù đắp cho các dây dẫn có kích thước không chính xác, các đầu nối lỏng lẻo, vỏ bọc không phù hợp hoặc cách lắp đặt không đúng.

• Xác minh mô hình máy cắt và đánh giá trước khi cài đặt.
• Cô lập nguồn điện và tuân theo quy trình an toàn hiện hành.
• Xác nhận rằng mặt cắt dây dẫn tương thích với thiết bị đầu cuối.
• Chuẩn bị dây dẫn chính xác và tránh các đầu cáp bị hư hỏng hoặc bị tước không đúng cách.
• Siết chặt các đầu nối theo yêu cầu quy định của nhà sản xuất.
• Đảm bảo cầu dao được gắn chắc chắn trên thanh ray DIN tương thích.
• Kiểm tra xem vỏ bọc có cung cấp sự bảo vệ và giải phóng mặt bằng thích hợp hay không.
• Kiểm tra các thiết bị đầu cuối định kỳ để phát hiện các dấu hiệu quá nhiệt, đổi màu hoặc lỏng cơ học.
• Kiểm tra hệ thống bảo vệ theo yêu cầu bảo trì của hệ thống lắp đặt.

Lịch trình bảo trì phải phản ánh môi trường và chu kỳ hoạt động. Hệ thống lắp đặt công nghiệp có tải trọng cao, chuyển mạch thường xuyên, bụi, rung hoặc nhiệt độ cao có thể yêu cầu kiểm tra thường xuyên hơn các hệ thống phân phối trong nhà được tải nhẹ.

Các vấn đề thường gặp và mối quan tâm mua hàng

Người mua MCB dòng điện cao thường gặp phải một số thách thức thực tế. Giải quyết những vấn đề này trước khi mua sắm có thể ngăn chặn sự chậm trễ và các vấn đề về lắp đặt.

Nhà cung cấp chuyên nghiệp phải có khả năng cung cấp dữ liệu sản phẩm rõ ràng và giúp người mua hiểu được sự khác biệt giữa dòng điện định mức, khả năng cắt, đặc điểm hành trình và yêu cầu lắp đặt.

Tại sao Thượng Hải DaDa Electric Co., Ltd.?

Công ty TNHH Điện lực Thượng Hải DaDaphát triển và sản xuất các sản phẩm bảo vệ mạch điện cho các ứng dụng điện công nghiệp và thương mại. Danh mục sản phẩm được công bố của công ty bao gồm MCB, MCCB, RCBO, RCCB và các thiết bị bảo vệ mạch liên quan.

Dòng DAB7-125 được thiết kế cho các ứng dụng yêu cầu công suất dòng điện cao hơn và khả năng ngắt ngắn mạch cao. Các thông số kỹ thuật được công bố bao gồm khả năng cắt cao 15kA, chức năng cắt nhiệt từ, thiết kế giới hạn dòng điện, chỉ báo tiếp điểm dương và các đầu nối phù hợp với dây dẫn lớn hơn. :contentReference[oaicite:1]{index=1}

Thông tin về nhà máy của nhà sản xuất cũng mô tả các xưởng dập, hàn điểm, tán đinh, ép phun và lắp ráp chuyên dụng, hỗ trợ sản xuất cả sản phẩm MCB và MCCB. :contentReference[oaicite:2]{index=2}

Đối với các nhà phân phối, nhà bán buôn điện, nhà chế tạo bảng điều khiển và khách hàng OEM, loại năng lực sản xuất này có thể hữu ích khi việc cung cấp sản phẩm nhất quán, tài liệu kỹ thuật và hỗ trợ cấu hình là những phần quan trọng trong quyết định mua hàng.

Thông số kỹ thuật của sản phẩm phải luôn được xác nhận dựa trên tài liệu kỹ thuật mới nhất trước khi phê duyệt dự án cuối cùng, đặc biệt khi cầu dao được lắp đặt trong môi trường có dòng điện sự cố cao hoặc hệ thống điện được điều chỉnh.

Câu hỏi thường gặp

Cân nhắc cuối cùng

Bộ ngắt mạch thu nhỏ 125 15KA giải quyết sự kết hợp các yêu cầu cụ thể: công suất dòng điện tương đối cao và khả năng ngắt ngắn mạch nâng cao. Đối với các kỹ sư và nhóm mua hàng, việc hiểu rõ từng xếp hạng thể hiện điều gì là điều cần thiết để đưa ra quyết định kỹ thuật chính xác.

Những cân nhắc quan trọng nhất còn vượt ra ngoài số liệu “125A” và “15kA”. Đánh giá đầy đủ phải bao gồm điện áp định mức, dòng điện sự cố, đặc tính ngắt, cấu hình cực, khả năng tương thích của dây dẫn, tiêu chuẩn áp dụng, môi trường lắp đặt và kích thước vật lý.

Dòng DAB7-125 của Shanghai DaDa Electric Co., Ltd. kết hợp khả năng bảo vệ dòng điện cao với hoạt động từ nhiệt, thiết kế giới hạn dòng điện, đầu nối cáp lớn và công suất cắt được công bố lên tới 15kA. Những đặc điểm này làm cho sản phẩm phù hợp với nhiều ứng dụng phân phối công nghiệp và thương mại khi được kết hợp chính xác với hệ thống điện.
