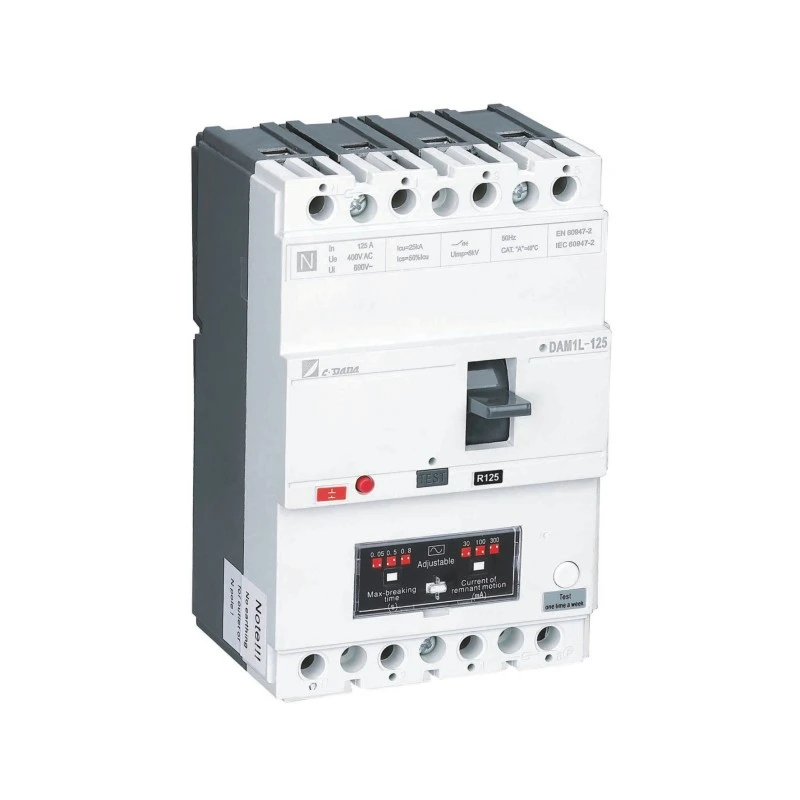

Nhà cung cấp thiết bị ngắt mạch rò rỉ trái đất OEM/ODM

Phân loại

Kiểu

Phạm vi hiện tại

Đặc điểm chính

Loại dòng điện dư

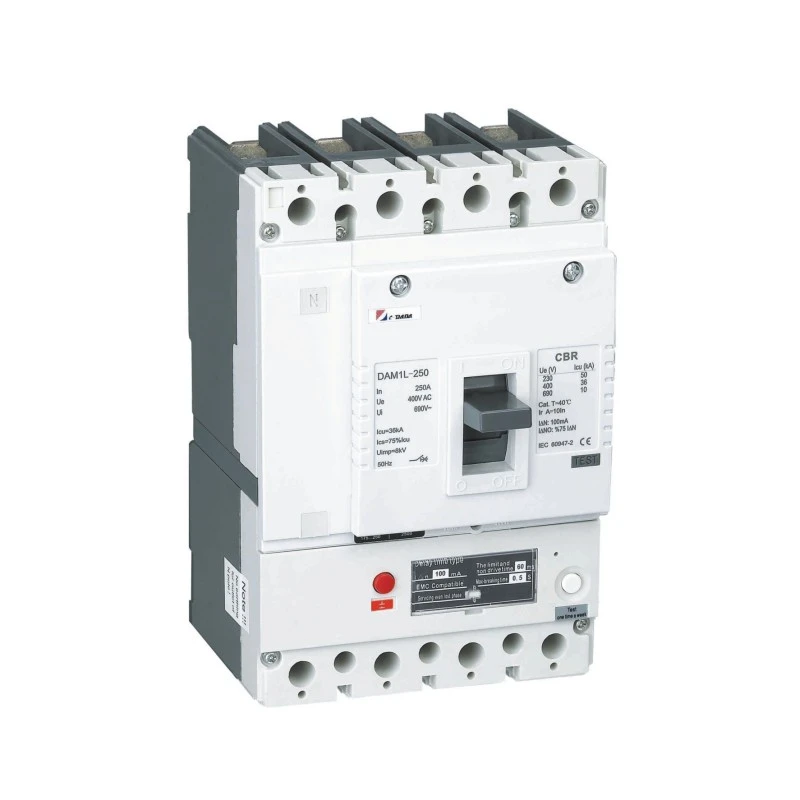

loại AC

16A – 800A

Chỉ phát hiện dòng điện dư AC hình sin, các ứng dụng có mục đích chung

Loại A

16A – 800A

Phát hiện AC + DC xung (AC chỉnh lưu), tải điện tử hiện đại

Độ nhạy (IΔn)

Độ nhạy cao

10mA – 30mA

Bảo vệ nhân sự, địa điểm y tế, khu vực ẩm ướt

Độ nhạy trung bình

100mA – 300mA

Phòng cháy chữa cháy, công nghiệp tổng hợp

Độ nhạy thấp

500mA – 1000mA

Phòng chống cháy nổ trong lắp đặt có mức độ rò rỉ cao, bảo vệ có chọn lọc

Thời gian trễ

tức thời

Tất cả xếp hạng

Mục đích chung, <40ms ở 5×IΔn

Chọn lọc (Loại S)

100mA – 1000mA

Ngắt trễ (130-500ms ở 1×IΔn), phân biệt ngược dòng

Cấu hình cực

4 cực

16A – 800A

Bảo vệ trung tính ba pha + trung tính, có thể điều chỉnh (50-100%)

gắn kết

Đã sửa

16A – 800A

Kết nối thanh cái trực tiếp, tiết kiệm chi phí

Chức năng

Nguyên tắc phát hiện

Thông số kỹ thuật

Bảo Vệ Quá Tải (L)

Sự giãn nở nhiệt lưỡng kim hoặc cảm biến RMS điện tử

0,8 – 1,0 × Trong cài đặt, đường cong thời gian nghịch đảo, độ chính xác ±10%

Độ trễ ngắn mạch (S)

Thời gian điện tử hoặc độ trễ từ tính

2-10 × In, độ trễ 0,1 giây - 0,5 giây, phối hợp chọn lọc

Chuyến đi tức thời (I)

Điện từ hoặc điện tử tức thời

5-20 × In, hoạt động <20ms, giới hạn dòng điện

Rò rỉ đất (G/Δ)

Máy biến dòng cân bằng lõi (CBCT)

10mA – 1000mA IΔn, độ chính xác độ nhạy ±10%

Lỗi nối đất (GF)

Vector tổng cảm biến dòng điện

20-100% In, độ trễ 0,1 giây-1,0 giây, phương pháp cân bằng lõi

Tự Giám Sát

Kiểm tra tính toàn vẹn mạch bên trong

Giám sát CBCT và cuộn dây ngắt liên tục, đầu ra cảnh báo lỗi

Ngành công nghiệp

Ứng dụng cụ thể

Thông số kỹ thuật điển hình

Trung tâm dữ liệu

Phân phối chính, UPS bypass, bảo vệ bộ ghép nối xe buýt

250A-500A, Loại A, chọn lọc loại S 300mA, Icu 70kA, hỗ trợ giao tiếp

Cơ sở chăm sóc sức khỏe

Hệ thống phân phối chính của bệnh viện, hệ thống CNTT y tế, phòng mổ

100A-400A, Loại A, độ nhạy cao 10mA/30mA, giám sát cách ly

Nhà máy sản xuất

Trung tâm điều khiển động cơ, thiết bị hàn, bộ truyền động biến tốc

160A-500A, Loại B (dành cho VFD), 300mA, 50kA Icu, chuyến đi điện tử

Tòa nhà thương mại

Phân phối cao tầng, trung tâm mua sắm, sân bay

125A-400A, Loại A, 100mA/300mA, 36kA Icu

Dầu khí / Hàng hải

Nền tảng ngoài khơi, giàn khoan, hệ thống điện tàu

250A-500A, Loại A, 500mA, nhiệt đới hóa (T2), chống ăn mòn

Sân khấu

Chi tiết quy trình

Điểm kiểm soát chất lượng

Cuộn dây biến áp hình xuyến

Lõi tinh thể nano hoặc ferrite có độ thấm cao (µr > 10.000), cuộn dây chính xác của cuộn sơ cấp (đi qua) và cuộn thứ cấp (cảm biến), ngâm tẩm chân không

Xác minh đường cong từ hóa lõi, điện áp thứ cấp ở 1×IΔn ±5%, điện trở cách điện >100MΩ

Tích hợp CBCT

Gắn lõi hình xuyến xung quanh tất cả các dây dẫn pha/trung tính, che chắn khỏi từ trường bên ngoài, kết nối với rơle ngắt/thiết bị điện tử

Kiểm tra cân bằng với tải 6×In (không gây phiền toái), khả năng miễn nhiễm với sóng hài bậc 3

Cơ chế ngắt dòng điện dư

Rơle phân cực nhạy (công suất ngắt 5-50mW) hoặc kích hoạt MOSFET điện tử, khớp nối cơ học với thanh ngắt chính

Xác minh nguồn điện, thời gian phản hồi <20ms, ổn định nhiệt độ -25°C đến +70°C

Sản xuất vỏ đúc

Đúc phun nhựa nhiệt rắn BMC (DMC-2), xử lý 150-180°C, điện trở theo dõi cao >600V

Dung sai kích thước ±0,1mm, độ bền điện môi >15kV/mm, chất chống cháy UL 94 V-0

Hội liên hệ chính

Các điểm tiếp xúc bằng đồng mạ bạc (AgNi 90/10), cánh tay được gia công bằng CNC, hàn trong môi trường nitơ

Điện trở tiếp xúc <50μΩ, độ dày bạc 8-12μm (XRF), độ cứng HV 100-150

Lập trình đơn vị chuyến đi điện tử

Bảo vệ LSIG+Δ dựa trên bộ vi xử lý, tải lên chương trình cơ sở, hiệu chỉnh đường cong, thiết lập giao thức truyền thông

Độ chính xác hiện tại ±5%, độ chính xác thời gian ±10%, xác minh ZSI (Khóa liên động chọn lọc vùng)

Tích hợp & hiệu chỉnh cuối cùng

Lắp ráp hệ thống ngắt nhiệt-từ hoặc điện tử với mô-đun dòng dư, khóa liên động cơ khí, cơ cấu tay cầm

Kiểm tra kết hợp quá dòng + ngắt rò rỉ đất, chịu được điện môi 3kV/1 phút

Thành phần

Đặc điểm kỹ thuật vật liệu

Tiêu chuẩn nhà cung cấp

Thuộc tính chính

Lõi hình xuyến (CBCT)

Hợp kim nano tinh thể (Finemet) hoặc ferrite Mn-Zn (PC40)

IEC 60404-8, JIS C 2531

Độ thấm cao µr > 10.000, độ kháng từ thấp <2A/m, mật độ từ thông bão hòa >1,2T

Dây cuộn cảm biến

Dây đồng tráng men (0,05-0,1mm), loại F 155°C

IEC 60317

Điện áp đánh thủng >1kV, độ linh hoạt >10× đường kính, khả năng hàn 390°C

Tiếp sức chuyến đi

Rơle chốt phân cực, độ nhạy 5-50mW

IEC 61810

Thời gian đáp ứng <10ms, điện trở cuộn dây 1-5kΩ, tuổi thọ cơ học >10⁶ hoạt động

Vỏ đúc

BMC (Hợp chất đúc khối) DMC-2, được gia cố bằng sợi thủy tinh

IEC 60664-1, UL 94 V-0

Chỉ số theo dõi >600V, khả năng chịu nhiệt 180°C, cường độ va đập >8 kJ/m2

Liên hệ chính

Đồng điện phân (Cu-ETP) + Mạ bạc-niken (AgNi 90/10)

ASTM B152

Độ dẫn điện ≥100% IACS, chống xói mòn hồ quang, đặc tính chống hàn

Các yếu tố lưỡng kim

Inconel/thép thụ động (ASTM TM2)

ASTM B388

Tốc độ lệch 0,15-0,25mm/°C, độ ổn định lâu dài ±3%, khả năng chống rão

Linh Kiện Điện Tử

PCB cấp công nghiệp, cảm biến hiệu ứng Hall, bộ xử lý ARM Cortex-M4

IEC 60721-3-3, IEC 61000

Nhiệt độ hoạt động -25°C đến +70°C, khả năng miễn nhiễm EMC cấp 4, có khả năng SIL 2

Thiết bị đầu cuối

Đồng T2 (C11000) mạ thiếc (8-12μm)

ASTM B187/B16

Mật độ dòng điện 1,2-1,5 A/mm2, chịu được mô-men xoắn 5-15Nm, chống ăn mòn

Cơ chế vận hành

Thép lò xo (SWOSC-V) hoặc thép không gỉ (301)

JIS G 3560

Tuổi thọ mỏi >20.000 chu kỳ, độ bền kéo 1800-2000MPa, độ giãn <5%

Tiêu chuẩn

Phạm vi

Xếp hạng áp dụng

IEC 60947-2 Phụ lục B

Áptômát có bảo vệ dòng dư (CBR)

CBR công nghiệp >80A, bảo vệ toàn diện

EN 60947-2

Phiên bản hài hòa Châu Âu của IEC 60947-2

Dấu CE, tuân thủ thị trường EU

GB/T 14048.2

Tiêu chuẩn quốc gia Trung Quốc tương đương

Chứng nhận CCC, thị trường Trung Quốc

Danh mục thử nghiệm

Kiểm tra cụ thể

Tiêu chí chấp nhận

Hiệu suất hiện tại dư

Thời gian ngắt ở 1×IΔn, 2×IΔn, 5×IΔn

300ms, 150ms, 40ms (tức thời); Loại S: 500ms, 200ms, 150ms

Không vấp ở 0,5×IΔn

Không có chuyến đi trong thời gian trễ định mức 2×

Chịu được dòng điện tăng (8/20μs, 3kA)

Không có chuyến đi phiền toái, Loại A: xung 250A, Loại F: 1000A, Loại B: 3000A

Bảo vệ quá dòng

Nhiệt độ tăng ở mức định mức In

Thiết bị đầu cuối ≤80K, trường hợp ≤40K

Đoản mạch (Icu/Ics)

3 thao tác, ngắt thành công, phục hồi điện môi

Xác minh đường cong chuyến đi (L-S-I)

Độ chính xác hiện tại ±10%, độ chính xác thời gian ±20%

Tính chất điện môi

Chịu được tần số nguồn (2,5kV-3,5kV/1 phút)

Không có sự cố, không có đèn flash

Khả năng chịu xung (8kV 1,2/50μs)

Không có sự phóng điện gây rối

Cơ khí & Môi trường

Độ bền cơ học (10.000-20.000 chu kỳ)

Độ lệch tham số <5%, không bị lỗi

Miễn nhiễm EMC (dòng IEC 61000-4)

Không bị vấp ngã do nhiễu bức xạ/dẫn điện

Vật liệu

Hạng mục kiểm tra

Kế hoạch lấy mẫu

Thiết bị

lõi hình xuyến

Độ thấm từ, thông lượng bão hòa, tổn thất lõi

Mỗi lô, thử nghiệm đường cong B-H

Máy phân tích B-H, máy phân tích trở kháng

Dây cảm biến

Đường kính, độ dày cách điện, điện áp đánh thủng

AQL 0,65

Micromet, máy đo điện môi

Hợp chất nhựa BMC

Hàm lượng thủy tinh, độ nhớt, đặc tính lưu hóa, chỉ số theo dõi

Mỗi lô, COA + thử nghiệm

Máy đo lưu biến, máy phân tích DSC, thiết bị kiểm tra theo dõi

Dung dịch mạ bạc

Nồng độ kim loại, pH, tạp chất

Giám sát hàng ngày

Máy quang phổ hấp thụ nguyên tử

Linh kiện điện tử

Kiểm tra chức năng, xác minh thông số, phiên bản phần mềm

100% AOI, 5% chức năng

Máy đo LCR, máy hiện sóng, quét ranh giới

Ga tàu

Thông số điều khiển

Tính thường xuyên

Phương pháp

Cuộn dây máy biến áp hình xuyến

Tỷ số vòng dây, độ tự cảm, điện trở cách điện

Mỗi đơn vị

Máy đo LCR, máy đo cách điện

lắp ráp CBCT

Kiểm tra cân bằng với tải định mức, khả năng miễn nhiễm với sóng hài

Cứ 100 đơn vị

Thử nghiệm phun sơ cấp, máy phát sóng hài

Hiệu chuẩn dòng điện dư

Ngưỡng ngắt tại IΔn, thời gian đáp ứng, không ngắt tại 0,5×IΔn

Mỗi đơn vị

Máy kiểm tra RCD tự động (lập trình 0,5-1000mA)

Cụm tiếp điểm chính

Khoảng cách tiếp xúc, áp suất, sự liên kết, sức đề kháng

Cứ 100 đơn vị

Máy đo lực, micro-ôm kế

Tích hợp cuối cùng

Xác minh kết hợp quá dòng + rò rỉ đất

Mỗi đơn vị

Bàn thử nghiệm tích hợp (mô phỏng phun sơ cấp + rò rỉ)

Mục kiểm tra

Tiêu chuẩn

Cỡ mẫu

Thời gian chuyến đi hiện tại còn lại

1×IΔn, 2×IΔn, 5×IΔn theo tiêu chuẩn IEC 61008/61009

100%

Kiểm tra không chuyến đi ở 0,5×IΔn

2× thời gian trễ định mức

100%

Đường cong hành trình quá dòng

1,05×In, 1,25×In, 5×In, 10×In

100%

Điện áp chịu được điện môi

2,5kV AC/1 phút

100%

Điện trở cách điện

>100MΩ @ 500V DC

100%

Điện trở tiếp xúc

<50μΩ mỗi cực

100%

Xác minh đánh dấu mô-men xoắn

Thắt chặt thiết bị đầu cuối theo đặc điểm kỹ thuật

100%

Kiểm tra trực quan và kích thước

Không có khuyết tật trên các kích thước quan trọng

100%

Đánh dấu sự lâu dài

Kiểm tra lau, mài mòn bằng dung môi

AQL 1.0

Tính toàn vẹn của bao bì

Thử nghiệm thả rơi, độ rung (ISTA 3A)

Mỗi lô

Danh mục thiết bị

Thông số kỹ thuật máy

Chức năng

Dung tích

Máy cuộn hình xuyến

Cuộn dây hình xuyến tự động với điều khiển độ căng

Cuộn dây sơ cấp/thứ cấp CBCT, phân lớp chính xác

5.000 máy biến áp/ngày

Lò luyện lõi

Ủ chân không với khí quyển nitơ

Xử lý nhiệt lõi tinh thể nano, giảm căng thẳng

2.000 lõi/mẻ

ép phun

Máy ép nhiệt BMC 300 tấn

Vỏ CBR, máng hồ quang, khối thiết bị đầu cuối

3.000 ca/ngày

Gia công CNC

Trung tâm gia công đứng 5 trục

Gia công tiếp xúc chính xác, hình học phức tạp

8.000 bộ liên lạc/tháng

Xử lý bề mặt

Dây chuyền mạ bạc tự động

Lớp mạ tiếp xúc 8-12μm, độ dày đồng đều ± 1μm

4.000 kg/ngày

Cuộc họp

Tế bào tập hợp lao động

Lắp ráp cơ chế, tích hợp CBCT, hiệu chuẩn

1.500 đơn vị/ngày trên mỗi dòng

Thiết bị kiểm tra

Bàn thử nghiệm CBR tích hợp

Kết hợp xác minh quá dòng + dòng dư

300 đơn vị/giờ

Buồng thử nghiệm EMC (3m/10m, Teseq)

Thử nghiệm miễn nhiễm/phát xạ cho các thiết bị điện tử

50 đơn vị/ngày

Danh mục sản phẩm

Công suất hàng tháng

Thời gian thực hiện tiêu chuẩn

Khả năng đặt hàng khẩn cấp

CBR 4P (16A-125A)

10.000 đơn vị

4-5 tuần

3 ngày (linh kiện có sẵn)

CBR công nghiệp (160A-400A)

8.000 chiếc

4-5 tuần

5 ngày

CBR công nghiệp nặng (630A-800A)

3.000 chiếc

4-5 tuần

7 ngày

Cấu hình tùy chỉnh (IΔn đặc biệt, đường cong)

Cơ sở dự án

5-6 tuần

2 tuần

Phòng

Nhân viên

chuyên môn

Trách nhiệm

Kỹ thuật R&D

5 kỹ sư

Công nghệ dòng điện dư, thiết kế cảm biến từ, hệ thống nhúng, điện tử công suất

Phát triển CBR mới, đổi mới Loại B/F/B+, danh mục bằng sáng chế (hơn 40 bằng sáng chế)

Kỹ thuật quy trình

18 kỹ sư

Sản xuất máy biến áp hình xuyến, đúc BMC, lắp ráp chính xác, sản xuất tinh gọn

Tối ưu hóa sản xuất, lập tài liệu SOP, cải thiện năng suất (>99,5%)

Kiểm tra & xác nhận

15 kỹ sư

Thử nghiệm dòng điện cao, mô phỏng dòng điện dư, EMC, thử nghiệm môi trường

Phối hợp thử nghiệm loại (IEC 60947-2 Phụ lục B, IEC 61008/61009), phân tích lỗi

Kỹ thuật ứng dụng

10 kỹ sư

Phối hợp có chọn lọc, sơ đồ bảo vệ rò rỉ đất, ứng dụng EV/năng lượng tái tạo

Hỗ trợ kỹ thuật khách hàng, nghiên cứu phân biệt đối xử, vận hành trang web

Đảm bảo chất lượng

30 kỹ thuật viên

ISO 9001, ISO 14001, kiểm soát quá trình thống kê, phòng thí nghiệm đo lường

Đánh giá nhà cung cấp, đánh giá quy trình, hành động khắc phục, quản lý hiệu chuẩn

Chứng nhận

Cơ quan phát hành

Phạm vi

hiệu lực

ISO 9001:2015

TRUNG ĐẠI HUAYUAN

Hệ thống quản lý chất lượng

Giám sát hàng năm

Thử nghiệm loại phụ lục B theo tiêu chuẩn IEC 60947-2

Intertek

Hiệu suất công nghiệp CBR

Mỗi dòng sản phẩm

Đánh dấu CE

Cơ quan thông báo

tiếp cận thị trường EU

Phụ thuộc vào thiết kế

CCC (Trung Quốc)

CQC

Chứng nhận bắt buộc của Trung Quốc

Hiệu lực 5 năm

Đề án CB

IECEE

Chứng nhận quốc tế

Mỗi dòng sản phẩm
