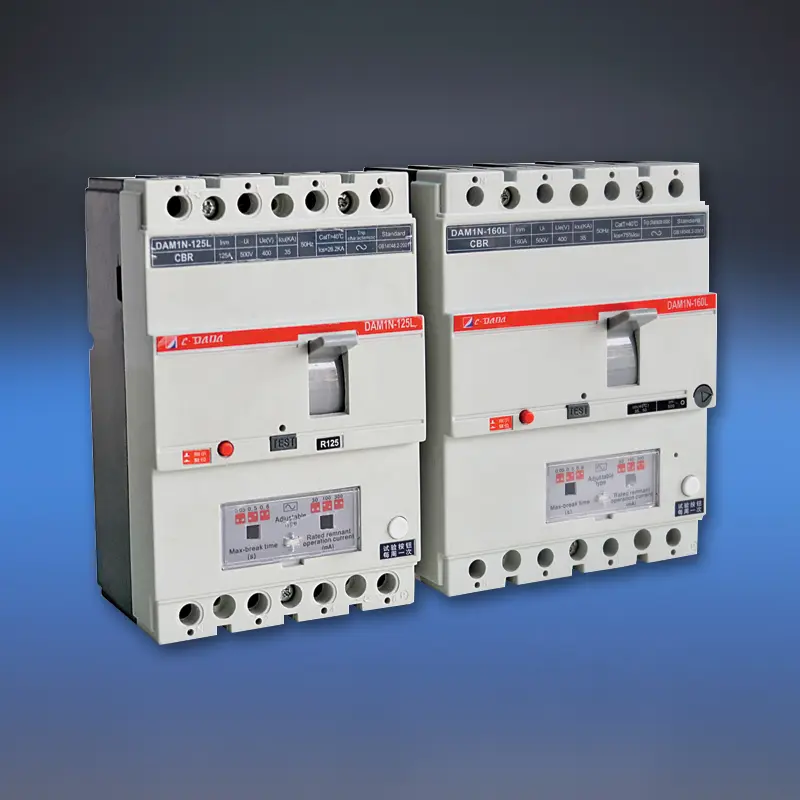

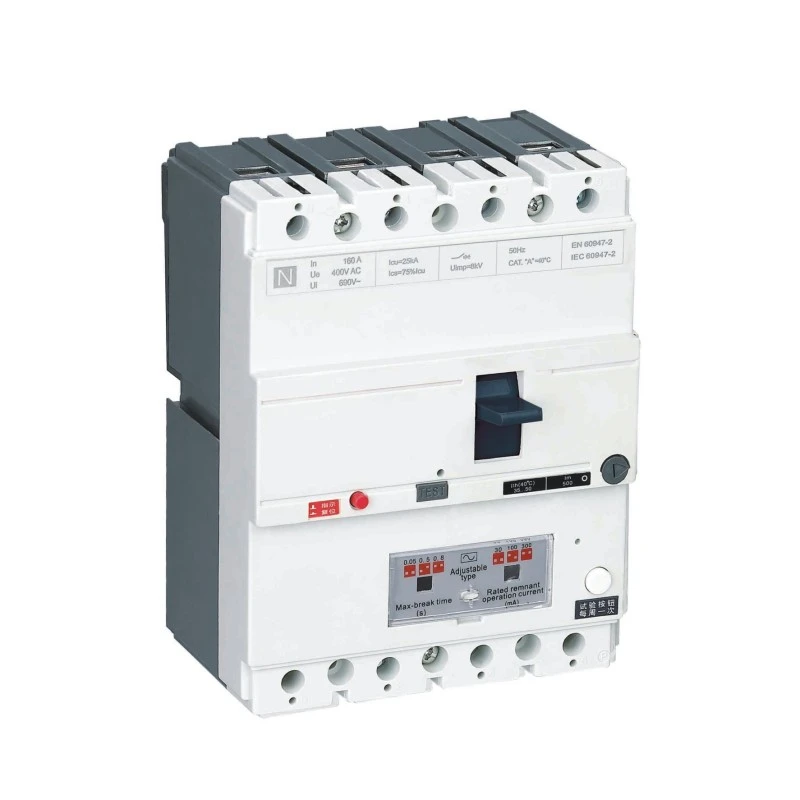

MCCB có bảo vệ rò rỉ

Tăng cường an toàn điện ngoài khả năng bảo vệ quá tải và ngắn mạch với MCCB dòng CDADA DAM1L có tính năng Bảo vệ rò rỉ, một cầu dao vỏ đúc tích hợp có chức năng dòng điện dư (RCD/ELCB) tích hợp. Được thiết kế bởi nhà sản xuất chuyên nghiệp Shanghai DADA Electric CO., LTD theo tiêu chuẩn quốc tế, MCCB 4P rò rỉ này kết hợp khả năng phân phối điện hiệu suất cao với khả năng phát hiện lỗi chạm đất để cứu mạng và cứu hỏa.

Định mức từ 10A đến 500A ở 400V/415V, nó cung cấp dòng điện hoạt động dư có thể điều chỉnh (30mA–1000mA) và độ trễ thời gian tùy chọn—cho phép bảo vệ phù hợp để đảm bảo an toàn cá nhân (<30mA) hoặc phòng chống cháy nổ (100mA–500mA+). Với thiết bị điện tử chạy bằng điện nhiều pha, nó vẫn hoạt động ngay cả khi một pha bị hỏng hoặc điện áp giảm xuống 50V, đảm bảo độ tin cậy chưa từng có trong cơ sở hạ tầng quan trọng như đường hầm, nhà cao tầng, trung tâm giao thông và nhà máy công nghiệp.

Thông số kỹ thuật chính

Model: DAM1L Series – MCCB chống rò đất (MCCB loại CBR)

Cực: 4P (tiêu chuẩn; 3P có sẵn theo yêu cầu)

Dòng điện định mức (In): 10A – 500A

Điện áp định mức: 400V / 415V AC, 50Hz

Điện áp cách điện (Ui): 400V (160A), 690V (>250A)

Cài đặt dòng điện dư (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Khả năng điều chỉnh: Điều chỉnh I△n và thời gian chuyến đi tại chỗ (tức thời hoặc bị trì hoãn)

Các loại công suất phá vỡ:

Loại B: Cơ bản (Inm < 100A)

Loại S: Tiêu chuẩn

Loại H: Phá vỡ cao (>160A)

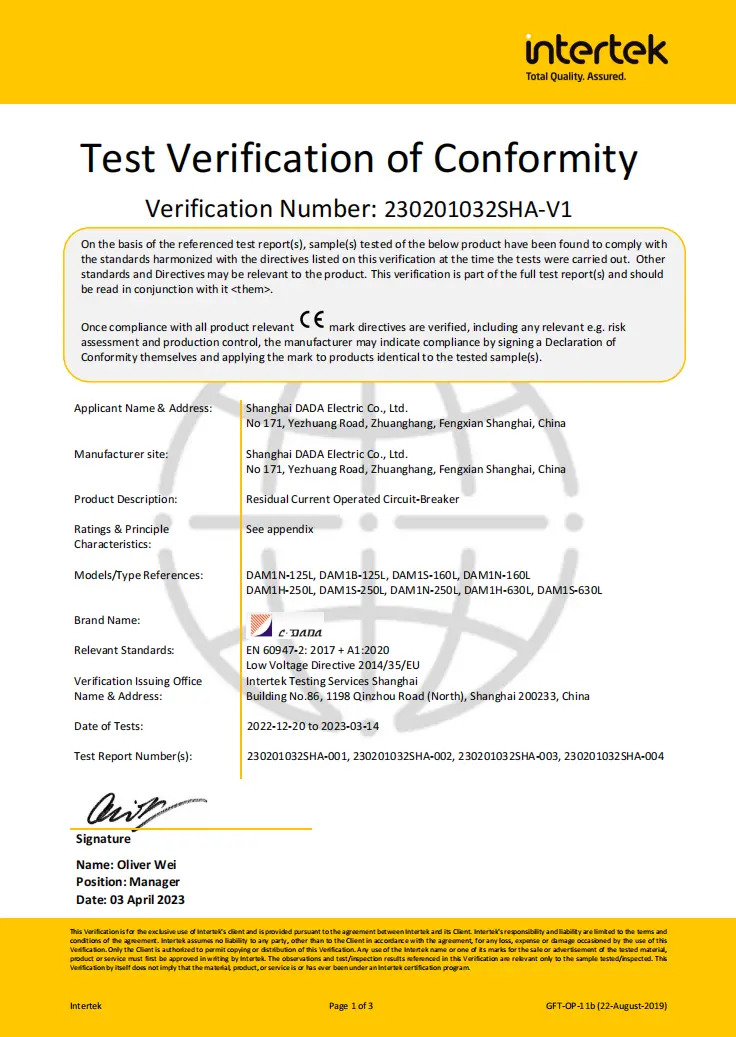

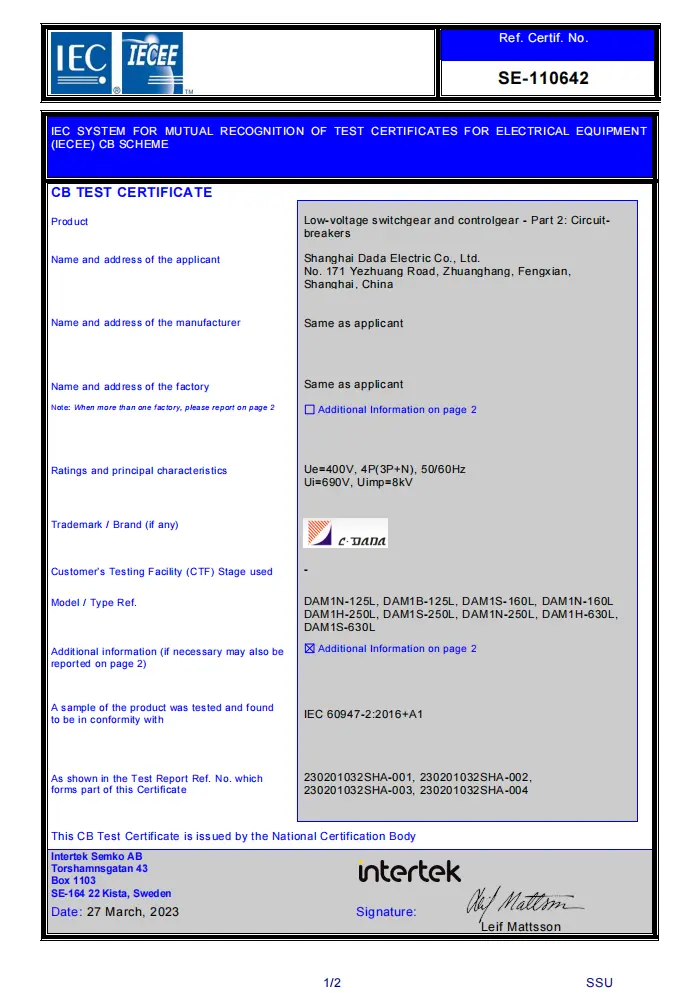

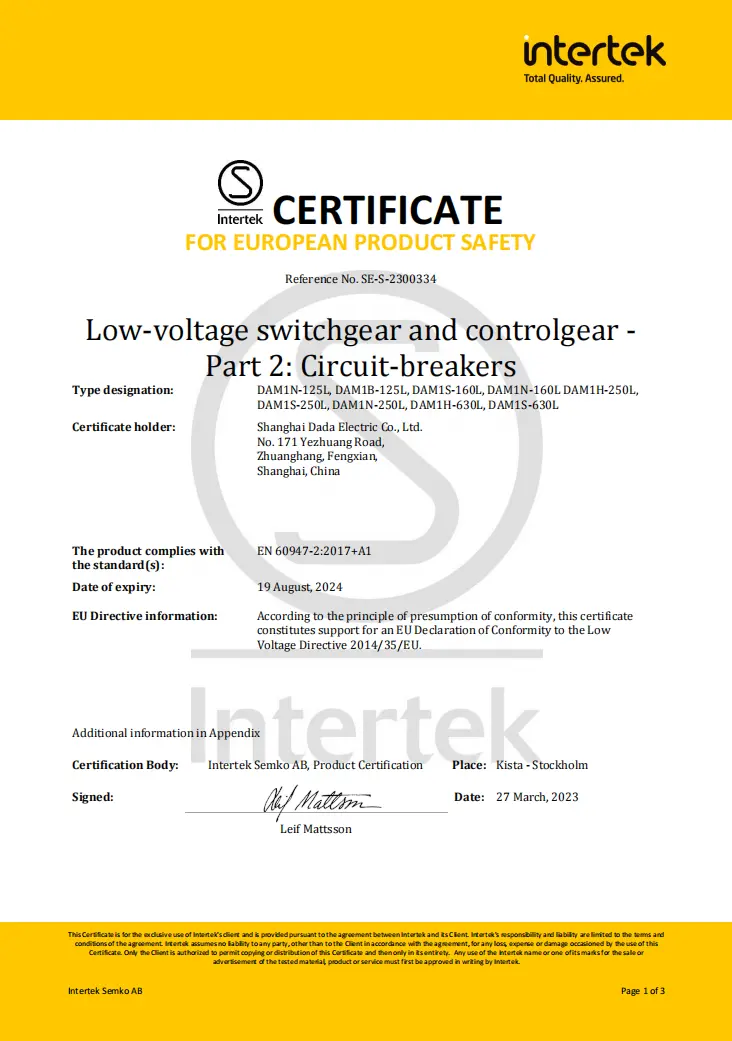

Chứng chỉ: CE, CB, SEMKO

Các tính năng chính:

★ Mạch RCD cấp nguồn nhiều pha → hoạt động ở mức điện áp xuống 50V

★ Tách biệt các tiếp điểm chính và hồ quang

★ Nút kiểm tra nhấn để di chuyển

★ Cài đặt từ tính có thể điều chỉnh (0,8–1,0×In)

★ Khả năng chống nhiễu EMI/RFI mạnh mẽ

★ Phạm vi phụ kiện đầy đủ: ngắt shunt, tiếp điểm phụ/cảnh báo, tay cầm quay

Bảng dữ liệu kỹ thuật

Bộ ngắt mạch chống rò rỉ đất (ELCB)
Người mẫu			DAM1-125L			DAM1-160L
Mã công suất đột phá			B	N	S	B	N	S
Dòng điện định mức của kích thước khung hình-Inm (A)			125A			160A
Dòng điện định mức (40,50 hoặc 55oC) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
ui (V)			690V			690V
Uế (V)			400V			400/415V
Số cực			4P			4P
Icu (KA)			25	35	50	25	35	50
IC(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(đỉnh)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0.3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0.5			19/0.5
Ngưỡng hiện tại dư (mA)			100-300-500			100-300-500
Độ trễ thời gian (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Tính chất điện môi (V)			2500			3000
khoảng cách cô lập (mm)			30/0			30/0
sức bền	Tổng số chu kỳ		8000			8000
	Đời sống điện		1000			1000
	Cuộc sống cơ khí		7000			7000
Danh mục (EN 60947-2/IEC 60947-2)	Mạch chính		A/0			A/0
	Mạch phụ trợ		AC-15			AC-15
Dưới sự giải phóng điện áp			√			√
Phát hành Shunt			√			√
Liên hệ phụ trợ			√			√
Liên hệ báo động			√			√
Liên hệ phụ trợ và liên hệ báo động			√			√
Cơ chế vận hành xử lý			√			√
Cơ chế vận hành điện			√			√
Vỏ thiết bị đầu cuối			√			√
Bộ tách pha			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Cân nặng	Phiên bản cố định 3P/4P		-			-
	Phiên bản plug-in 3P/4P		-			-
	Rút ra phiên bản 3P/4P		-			-

Tại sao chọn CDADA MCCB có bảo vệ chống rò rỉ?

★ An toàn tích hợp đích thực

Không giống như các mô-đun RCD bổ sung, DAM1L có tính năng chống rò rỉ tích hợp sẵn, được hiệu chỉnh tại nhà máy—đảm bảo sự phối hợp hoàn hảo và loại bỏ các vấn đề tương thích.

★ Nguồn điện nhiều pha cho mạch RCD

RCD sớm không thành công nếu một pha bị mất. Thiết kế của CDADA sử dụng tất cả các pha để cấp nguồn cho thiết bị điện tử bảo vệ, do đó, nó tiếp tục hoạt động ngay cả khi mất pha hoặc sụt áp nghiêm trọng.

★ Mục tiêu bảo vệ kép trong một thiết bị

◆ 30mA: Đáp ứng yêu cầu IEC về bảo vệ chống sốc cá nhân

◆ 100mA–1000mA: Ngăn chặn hỏa hoạn làm suy giảm chất cách điện do các lỗi chạm đất nhỏ, dai dẳng

★ Có thể điều chỉnh trường cho phù hợp với điều kiện thực tế

Tinh chỉnh độ nhạy và độ trễ thời gian để tránh vấp ngã phiền toái trong môi trường ẩm ướt (ví dụ: tiệm rửa xe, trang trại) trong khi vẫn đảm bảo an toàn.

★ Độ tin cậy cấp công nghiệp

Khả năng cắt cao (loại H), khả năng tách hồ quang mạnh mẽ và khả năng bảo vệ đầu cuối IP20+ khiến nó phù hợp với các môi trường công nghiệp và thương mại khắc nghiệt.

★ Tuân thủ toàn cầu, Giá trị địa phương

Được chứng nhận cho Châu Âu (CE/CB), các quốc gia Bắc Âu (SEMKO)—lý tưởng cho các dự án xuất khẩu—với mức giá cạnh tranh từ nhà sản xuất Trung Quốc đáng tin cậy.

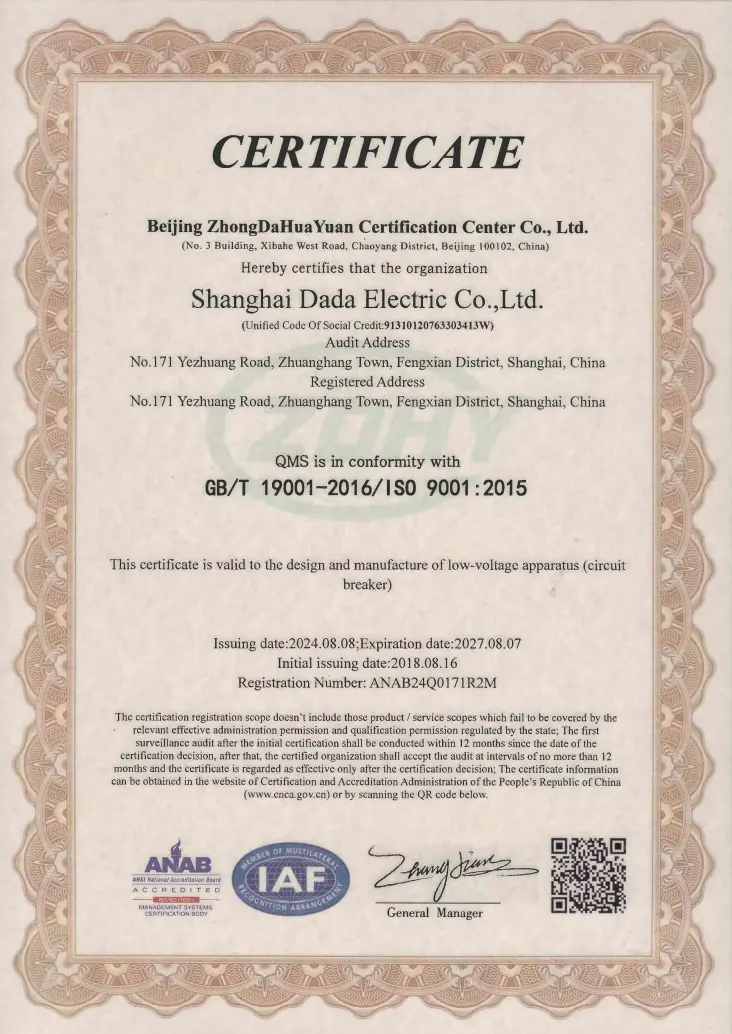

★ Cơ sở sản xuất của chúng tôi được chứng nhận theo Hệ thống quản lý chất lượng ISO9001:2015.

Ứng dụng điển hình

Khu dân cư cao tầng: Tấm chính hoặc tấm sàn (300mA để giảm nguy cơ hỏa hoạn)

Đường hầm & Tàu điện ngầm: Cơ sở hạ tầng quan trọng yêu cầu phát hiện rò rỉ an toàn

Bệnh viện & Trường học: Bảo vệ 30mA ở khu vực ẩm ướt (phòng thí nghiệm, phòng vệ sinh)

Nhà máy công nghiệp: Máy cấp động cơ có chức năng giám sát lỗi chạm đất

Công trường: Phân phối điện tạm thời có bảo vệ nhân sự

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa MCCB tiêu chuẩn và MCCB có bảo vệ rò rỉ là gì?

A1: MCCB tiêu chuẩn chỉ bảo vệ chống quá tải và ngắn mạch. DAM1L bổ sung khả năng phát hiện dòng điện dư (rò rỉ đất)—ngắt khi dòng điện rò rỉ xuống đất (ví dụ: xuyên qua người hoặc lớp cách điện bị hư hỏng), ngăn ngừa điện giật hoặc hỏa hoạn.

Câu hỏi 2: Tôi có thể sử dụng MCCB RCD 100A để bảo vệ cá nhân không?

A2: Chỉ khi được đặt thành 30mA. Dòng điện định mức (100A) xác định khả năng chịu tải; cài đặt dư (I△n) xác định chức năng an toàn. Để chống sốc, I△n phải 30mA, bất kể In.

Câu 3: Tại sao mạch RCD cần nguồn điện nhiều pha?

Câu trả lời 3: Nếu chỉ được cấp nguồn một pha, lỗi một pha sẽ vô hiệu hóa tính năng bảo vệ rò rỉ. Thiết kế nhiều pha của CDADA đảm bảo RCD vẫn hoạt động ngay cả khi mất pha hoặc điện áp thấp (xuống tới 50V)—quan trọng đối với tính liên tục về an toàn.

Câu hỏi 4: MCCB rò rỉ 4P có phù hợp với hệ thống TT hoặc TN-S không?

Đáp 4: Có—nó được thiết kế cho các hệ thống TT, TN-S và IT. Thiết kế 4P phá vỡ tất cả các pha và dây trung tính, điều cần thiết cho các hệ thống TT nơi dây trung tính không được nối đất ở thượng nguồn một cách đáng tin cậy.

Câu hỏi 5: Tại sao chọn CDADA thay vì kết hợp RCD + MCCB mô-đun?

Câu trả lời 5: CDADA DAM1L cung cấp:

● Dấu chân nhỏ hơn (tích hợp so với hai thiết bị)

● Đảm bảo sự phối hợp (không có rủi ro không khớp)

● Chi phí thấp hơn và độ phức tạp của hệ thống dây điện

● Độ tin cậy cao hơn (bộ phận kín đơn)

● Không thể điều chỉnh tại chỗ với RCD có độ nhạy cố định
