Nhà sản xuất bộ ngắt mạch bảo vệ động cơ bền bỉ

Phân loại

Kiểu

Phạm vi hiện tại

Đặc điểm chính

Kích thước khung

Nhỏ gọn (dòng NS2-25)

0,63A – 25A

Gắn ray DIN, 100kA Icu ở 400V, đầu nối vít/lò xo

Tiêu chuẩn (dòng NS2-32)

0,1A – 32A

Phạm vi mở rộng, ngắt nhiệt từ, bảo vệ lỗi pha

Nguồn (dòng NS2-80/100)

10A – 100A

Công suất nhiệt cao hơn, 15-50kA Icu, gắn bảng điều khiển

Công nghệ chuyến đi

Nhiệt-Từ

0,63A – 100A

Quá tải lưỡng kim + ngắn mạch điện từ, Ir có thể điều chỉnh

điện tử

25A – 150A

Dựa trên bộ vi xử lý, mất cân bằng pha, lỗi nối đất, giao tiếp

Loại điều khiển

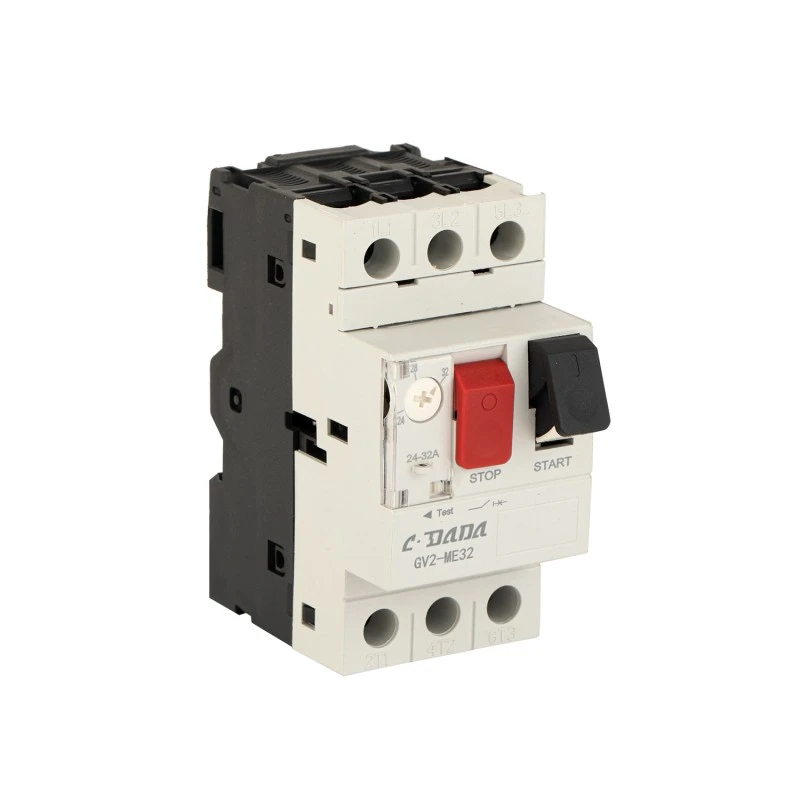

Nút ấn

0,63A – 32A

Nút TẮT màu đỏ, điều khiển động cơ trực tiếp, vận hành cục bộ

Tay cầm quay

10A – 100A

Có thể khóa ở vị trí TẮT, gắn ổ khóa (3 ổ khóa)

Điều khiển từ xa đã sẵn sàng

25A – 100A

Khả năng tương thích ngắt Shunt/giải phóng điện áp thấp

Danh mục sử dụng

AC-3

Tất cả xếp hạng

Động cơ lồng sóc khởi động/dừng khi đang chạy

AC-4

0,63A – 32A

Động cơ lồng sóc khởi động, cắm, nhích (10×In)

Cấu hình cực

3 cực

0,63A – 100A

Bảo vệ động cơ ba pha tiêu chuẩn

4 cực

0,63A – 32A

Chuyển đổi động cơ ba pha + trung tính hoặc hai tốc độ

Chức năng

Nguyên tắc phát hiện

Thông số kỹ thuật

Bảo vệ quá tải (Nhiệt)

Sự giãn nở nhiệt của dải lưỡng kim

Có thể điều chỉnh 0,63-100A, cắt lớp 10A (2-10 giây ở 6×In), bù môi trường xung quanh -20°C đến +60°C

Bảo vệ ngắn mạch (Từ tính)

Pít tông điện từ

Đã sửa lỗi 12-14×In (tối ưu hóa động cơ), hoạt động <20ms, công suất ngắt 100kA

Bảo vệ lỗi pha

Gia nhiệt vi sai của lưỡng kim

Ngắt trong vòng 10 giây ở 0,9×In khi mở một pha, ngăn ngừa hư hỏng một pha

Bảo vệ mất cân bằng pha

Chênh lệch nhiệt giữa các pha

Ngắt khi mất cân bằng dòng điện >30% trong >2 phút

Bảo vệ rôto bị khóa

Dòng điện cao duy trì (>6×In trong >2s)

Tích hợp với đường cong nhiệt, ngăn ngừa hư hỏng rôto/stator

Chuyển đổi thủ công

Nút chuyển/nhấn cơ học

100.000 hoạt động điện, điều khiển động cơ ON-OFF, chức năng cách ly

Ngành công nghiệp

Ứng dụng cụ thể

Thông số kỹ thuật điển hình

Tự động hóa công nghiệp

Hệ thống băng tải, máy bơm, máy nén, quạt

4A-25A, AC-3, 100kA Icu, điều khiển bằng nút nhấn, thanh ray DIN

Hệ thống HVAC

Máy làm lạnh, thiết bị xử lý không khí, tháp giải nhiệt

10A-32A, bù xung quanh, tần số khởi động cao

Nước & Nước thải

Máy bơm chìm, trạm tăng áp, tưới tiêu

6A-40A, bảo vệ chạy khô (tích hợp công tắc áp suất), vỏ IP65

Máy công cụ

Máy tiện, máy phay, máy mài

1.6A-10A, chịu được dòng điện khởi động cao, khởi động thường xuyên (AC-4)

Xử lý vật liệu

Cần cẩu, tời, băng tải, thang máy

10A-63A, tay cầm quay, có thể khóa TẮT, khóa liên động cơ học

Thực phẩm & Đồ uống

Máy trộn, máy nghiền, máy đóng gói

2.5A-16A, phụ kiện bằng thép không gỉ, khả năng rửa trôi

Năng lượng tái tạo

Động cơ theo dõi năng lượng mặt trời, phụ trợ tuabin gió

1A-10A, dải nhiệt độ mở rộng (-25°C đến +70°C)

Dầu khí

Phụ kiện giàn khoan, kích bơm

25A-100A, nhiệt đới hóa (T2), chống ăn mòn, chống sốc cao

Sân khấu

Chi tiết quy trình

Điểm kiểm soát chất lượng

Sản xuất phần tử lưỡng kim

Cán hỗn hợp thép Inconel/thép thụ động, xử lý nhiệt cho đặc tính uốn, dập thành hình, đánh dấu hiệu chuẩn

Tốc độ lệch 0,15-0,25mm/°C, nhiệt độ chuyến đi dung sai ±3%, kiểm tra độ ổn định 1000 giờ ở 200°C

Sản xuất cuộn dây điện từ

Cuộn dây đồng (0,3-0,8mm), tẩm vecni chân không, lắp ráp lõi từ

Điện trở DC ±5%, cường độ điện môi 2kV/1 phút, kiểm tra điện áp tăng/giảm

Hiệu chỉnh chuyến đi nhiệt

Trạm hiệu chuẩn tự động với khả năng phun dòng điện chính xác, buồng nhiệt độ (-20°C đến +60°C)

Thời gian ngắt ở mức 1,05×Ir, 1,25×Ir, 6×Ir được ghi lại, dung sai ±10%, đánh dấu vĩnh viễn

Cài đặt chuyến đi từ tính

Điều chỉnh khe hở không khí điện từ, hiệu chuẩn tải trước lò xo, bịt kín sau khi cài đặt

Chuyến đi tức thời ở mức 12-14×Ir ±10%, hoạt động <20ms, niêm phong chống giả mạo

Liên hệ lắp ráp hệ thống

Các điểm tiếp xúc bằng hợp kim bạc (AgNi hoặc AgCdO) được hàn vào các vật mang bằng đồng, lau hình dạng hoạt động

Điện trở tiếp xúc <1mΩ, độ cứng HV 100-150, cường độ hàn >50MPa

Tích hợp máng hồ quang

Tấm chia gốm (6-12 tấm), căn chỉnh đường dẫn hồ quang, cụm buồng khử ion

Độ bền điện môi >2,5kV, dập tắt hồ quang <10ms ở 400V, kích thước ±0,1mm

Hội cơ chế cuối cùng

Cơ cấu nút chuyển/đẩy, ghi đè không ngắt, lò xo áp suất tiếp xúc, liên kết tay cầm

Độ bền cơ học 100.000 lần thao tác, áp suất tiếp xúc 5-10N, thời gian nảy <3ms

Kiểm tra toàn diện

Thử nghiệm phun sơ cấp (0,5-1000A), xác minh đường cong thời gian hiện tại, mô phỏng lỗi pha

Kiểm tra tự động 100%, ghi dữ liệu, truy xuất nguồn gốc bằng mã QR

Thành phần

Đặc điểm kỹ thuật vật liệu

Tiêu chuẩn nhà cung cấp

Thuộc tính chính

Dải lưỡng kim

Inconel 718/thép thụ động (ASTM TM2) hoặc đồng thau/thép

ASTM B388, IEC 60404

Độ lệch 0,2mm/°C, độ ổn định ±3% trong 20 năm, khả năng chống rão

Cuộn dây điện từ

Dây đồng tráng men loại F (155°C) hoặc loại H (180°C)

IEC 60317, NEMA MW 35

Điện áp đánh thủng >2kV, độ hàn 390°C/2s, tính linh hoạt

lõi từ

Cán thép silicon (0,35-0,5mm) hoặc sắt đặc

IEC 60404-8, JIS C 2552

Độ thấm cao, dư lượng thấp, đặc tính thu gom ổn định

Liên hệ chính

Đồng điện phân (Cu-ETP) + đầu AgNi 90/10 hoặc AgCdO

ASTM B152, IEC 60368

Độ dẫn điện ≥100% IACS, chống xói mòn hồ quang, chống hàn

Lò xo liên hệ

Đồng berili (CuBe2) hoặc thép không gỉ 301

ASTM B196

Tuổi thọ mỏi >100.000 chu kỳ, áp suất ổn định 5-10N

Tấm máng hồ quang

Gốm steatite hoặc alumina (Al₂O₃ 95%)

IEC 60672

Khả năng chịu nhiệt >1000°C, độ bền điện môi >15kV/mm

Người chạy vòng cung

Đồng-vonfram (CuW) hoặc thép mạ đồng

ASTM B702

Chống xói mòn hồ quang, độ lệch hồ quang từ

Vỏ đúc

Nhựa nhiệt rắn BMC (DMC-2) hoặc PA66 GF30

IEC 60664-1, UL 94 V-0

Chỉ số theo dõi >600V, khả năng chịu nhiệt 180°C, va đập >7 kJ/m2

Cơ chế vận hành

Thép mạ kẽm hoặc thép không gỉ 304

ISO 898-1, ASTM A240

Độ bền kéo> 400MPa, chống ăn mòn, chống mài mòn

Thiết bị đầu cuối

Đồng thau C36000 hoặc đồng C11000 có mạ thiếc (5-8μm)

ASTM B16/B187

Mật độ dòng điện 1,0-1,5 A/mm2, chịu được mô-men xoắn 1,5-3,0Nm

Tiêu chuẩn

Phạm vi

Xếp hạng áp dụng

IEC 60947-2

Thiết bị đóng cắt hạ thế - Máy cắt

Bảo vệ ngắn mạch, khả năng ngắt, cách ly

IEC 60947-4-1

Công tắc tơ và bộ khởi động động cơ - Công tắc tơ cơ điện và bộ khởi động động cơ

Khởi động động cơ, bảo vệ quá tải, phối hợp với công tắc tơ

EN 60947-2 / EN 60947-4-1

Phiên bản hòa âm Châu Âu

Dấu CE, tuân thủ thị trường EU

GB/T 14048.2 / GB/T 14048.4

Tiêu chuẩn quốc gia Trung Quốc

Chứng nhận CCC, thị trường Trung Quốc

Danh mục thử nghiệm

Kiểm tra cụ thể

Tiêu chí chấp nhận

Nhiệt độ tăng

Dòng điện liên tục ở mức Ir định mức

Thiết bị đầu cuối 200K (bạc), 65K (trần), lưỡng kim 85K

Tính chất điện môi

Chịu được tần số nguồn (2kV-2,5kV/1 phút), xung (6kV-8kV)

Không có sự cố, không có đèn flash

Bảo vệ quá tải

1,05×Ir (không có chuyến đi 2h), 1,25×Ir (chuyến đi 2h), 1,5×Ir (chuyến đi <4 phút)

Số lần cắt thông thường cho mỗi lớp cắt

Ngắt mạch ngắn

Icu (cuối cùng), Ics (dịch vụ) ở điện áp định mức

100kA @ 400V (nhỏ gọn), 15-50kA @ 400V (dải công suất)

Phối hợp

Loại 1 hoặc Loại 2 có SCPD

Loại 2: không tổn thương, mổ lại ngay

Độ nhạy lỗi pha

Hoạt động một pha ở 0,9×Ir

Chuyến đi trong vòng 10 giây, ngăn chặn động cơ một pha

Độ bền cơ học

100.000 hoạt động không tải

Độ lệch thông số <5%, không có lỗi cơ học

Độ bền điện

100.000 hoạt động AC-3 (0,63-32A)

Độ mòn tiếp xúc <50%, đặc tính chuyến đi được duy trì

Môi trường

Nhiệt ẩm (IEC 60068-2-30), nhiệt lạnh, khô

Chức năng sau khi điều hòa, không bị ăn mòn

EMC

Khả năng miễn nhiễm với nhiễu bức xạ/dẫn truyền (loại điện tử)

Không vấp ngã phiền toái, EN 60947-4-1 Phụ lục L

Vật liệu

Hạng mục kiểm tra

Kế hoạch lấy mẫu

Thiết bị

Dải lưỡng kim

Tỷ lệ lệch, sức đề kháng, độ ổn định, dung sai kích thước

Mỗi lô, thử nghiệm mẫu

Lò nhiệt, máy đo độ võng, cầu điện trở

Dây tráng men

Đường kính, độ dày cách điện, điện áp đánh thủng, tính linh hoạt

AQL 0,65

Micromet, máy đo điện môi, máy đo độ giãn dài

Mẹo liên lạc bạc

Độ tinh khiết, mật độ, độ cứng, khả năng tương thích hợp kim hàn

Mỗi đợt

Máy quang phổ, máy đo độ cứng, kính hiển vi luyện kim

Hợp chất nhựa

Hàm lượng thủy tinh, độ nhớt, đặc tính lưu hóa, tính dễ cháy

Mỗi đợt

Thiết bị đo chỉ số dòng chảy nóng chảy, thiết bị kiểm tra DSC, UL 94

Thành phần thép

Độ cứng, độ bền kéo, dung sai kích thước

AQL 1.0

Máy đo độ cứng Rockwell, máy kéo, CMM

Ga tàu

Thông số điều khiển

Tính thường xuyên

Phương pháp

Hiệu chuẩn lưỡng kim

Nhiệt độ chuyến đi, độ lệch ở nhiệt độ tham chiếu, đánh dấu

Mỗi đơn vị

Trạm hiệu chuẩn tự động với dòng phun hiện tại

Cuộn dây cuộn

Số lượt, độ căng, điện trở, cách nhiệt

Mỗi đơn vị

Máy lên dây tự động có phản hồi, ôm kế

Cài đặt chuyến đi từ tính

Khe hở không khí, tải trước lò xo, dòng ngắt tức thời

Mỗi đơn vị

Máy thử phun sơ cấp (50-1000A), đo thời gian

Liên hệ lắp ráp

Khoảng cách tiếp xúc, áp suất, sự liên kết, sức đề kháng

Cứ 100 đơn vị

Máy đo lực, micro-ôm kế, bộ so sánh quang học

Tích hợp cơ chế

Lực chuyển đổi, chức năng trip-free, thao tác xử lý

Mỗi đơn vị

Máy kiểm tra chức năng tự động, đường cong chuyển vị lực

Mục kiểm tra

Tiêu chuẩn

Cỡ mẫu

Xác minh chuyến đi nhiệt

1,05×Ir (không ngắt), 1,25×Ir (ngắt), ghi thời gian

100%

Xác minh chuyến đi từ tính

Chuyến đi tức thời 12-14×Ir, <20ms

100%

Kiểm tra lỗi pha

Hoạt động một pha, ngắt trong vòng 10 giây

100%

Điện áp chịu được điện môi

2kV AC/1 phút

100%

Điện trở cách điện

>100MΩ @ 500V DC

100%

Điện trở tiếp xúc

<1mΩ mỗi cực

100%

Vận hành cơ khí

10 chu kỳ ON-OFF, vận hành êm ái

100%

Kiểm tra trực quan và kích thước

Không có khuyết tật trên các kích thước quan trọng

100%

Đánh dấu sự lâu dài

Kiểm tra lau, mài mòn bằng dung môi

AQL 1.0

Tính toàn vẹn của bao bì

Thử nghiệm thả rơi, độ rung (ISTA 3A)

Mỗi lô

Danh mục thiết bị

Thông số kỹ thuật máy

Chức năng

Dung tích

Dây chuyền sản xuất lưỡng kim

Máy cán chính xác, lò xử lý nhiệt, máy dập

Sản xuất, hiệu chuẩn dải lưỡng kim

50.000 dải/ngày

Hiệu chuẩn tự động

Hệ thống hiệu chuẩn quay 6 trạm có buồng nhiệt độ

Hiệu chuẩn chuyến đi nhiệt (-20°C đến +60°C)

2.000 đơn vị/ngày

Thử nghiệm tiêm chính

Bộ phun dòng sơ cấp 1000A

Xác minh đường cong thời gian hiện tại

500 đơn vị/giờ

Cuộn dây cuộn

Máy cuộn dây CNC có điều khiển độ căng

Sản xuất cuộn dây điện từ

10.000 cuộn dây/ngày

Liên hệ hàn

Lò hàn không khí có kiểm soát (H₂/N₂)

Đầu bạc hàn vào các vật mang đồng

5.000 liên hệ/giờ

Cuộc họp

Tế bào lắp ráp lao động

Lắp ráp cơ khí, hiệu chuẩn, thử nghiệm

3.000 đơn vị/ngày trên mỗi dòng

Kiểm tra độ bền

Bàn thử nghiệm tuổi thọ cơ/điện (100.000 chu kỳ)

Xác minh cuộc sống, giám sát hao mòn

200 đơn vị đồng thời

Kiểm tra môi trường

Buồng nhiệt độ/độ ẩm, bàn rung

Xác minh tuân thủ IEC 60068-2

100 đơn vị/ngày

Danh mục sản phẩm

Công suất hàng tháng

Thời gian thực hiện tiêu chuẩn

Khả năng đặt hàng khẩn cấp

MPCB ​​nhỏ gọn (0,63A-25A)

100.000 đơn vị

4-5 tuần

3 ngày (linh kiện có sẵn)

MPCB ​​tiêu chuẩn (0,1A-32A)

80.000 chiếc

4-5 tuần

5 ngày

Nguồn MPCB (10A-63A)

60.000 chiếc

4-5 tuần

7 ngày

MPCB ​​hạng nặng (40A-100A)

20.000 đơn vị

4-5 tuần

10 ngày

MPCB ​​điện tử (25A-150A)

20.000 đơn vị

4-5 tuần

7 ngày

Phòng

Nhân viên

chuyên môn

Trách nhiệm

Kỹ thuật R&D

5 kỹ sư

Thuật toán bảo vệ động cơ, vật liệu lưỡng kim, thiết kế điện từ, dập tắt hồ quang

Phát triển sản phẩm mới, mô hình nhiệt, danh mục bằng sáng chế (hơn 40 bằng sáng chế)

Kỹ thuật quy trình

18 kỹ sư

Hiệu chuẩn chính xác, lắp ráp tự động, sản xuất tinh gọn, Công nghiệp 4.0

Tối ưu hóa sản xuất, lập tài liệu SOP, cải thiện năng suất (>99,5%)

Kiểm tra & xác nhận

15 kỹ sư

Thử nghiệm dòng điện cao, mô phỏng động cơ, thử nghiệm môi trường, EMC

Phối hợp thử nghiệm loại (IEC 60947-4-1), phân tích lỗi, chứng nhận

Kỹ thuật ứng dụng

10 kỹ sư

Tính toán khởi động động cơ, nghiên cứu phối hợp, vận hành thử tại hiện trường

Hỗ trợ kỹ thuật khách hàng, thiết kế sơ đồ, đào tạo bảo vệ động cơ

Đảm bảo chất lượng

30 kỹ thuật viên

ISO 9001, IATF 16949, kiểm soát quá trình thống kê (SPC), đo lường

Đánh giá nhà cung cấp, đánh giá quy trình, hành động khắc phục, phòng thí nghiệm hiệu chuẩn

Chứng nhận

Cơ quan phát hành

Phạm vi

hiệu lực

ISO 9001:2015

TRUNG ĐẠI HUAYUAN

Hệ thống quản lý chất lượng

Giám sát hàng năm

Thử nghiệm loại IEC 60947-2

SGS

Hiệu suất ngắt mạch

Mỗi dòng sản phẩm

Đánh dấu CE

Cơ quan thông báo

tiếp cận thị trường EU

Phụ thuộc vào thiết kế

CCC (Trung Quốc)

CQC

Chứng nhận bắt buộc của Trung Quốc

Hiệu lực 5 năm
