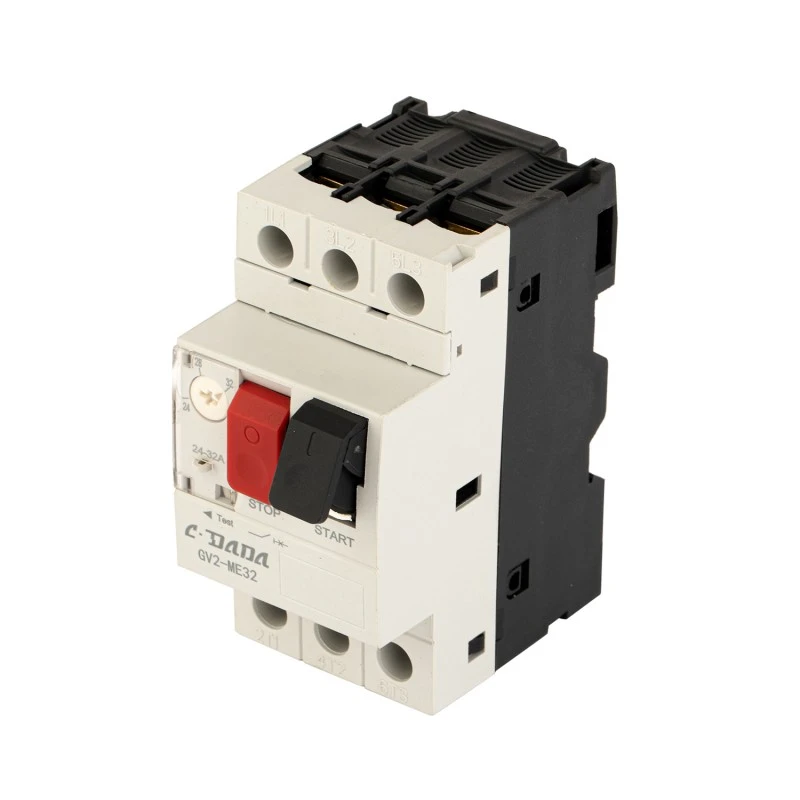

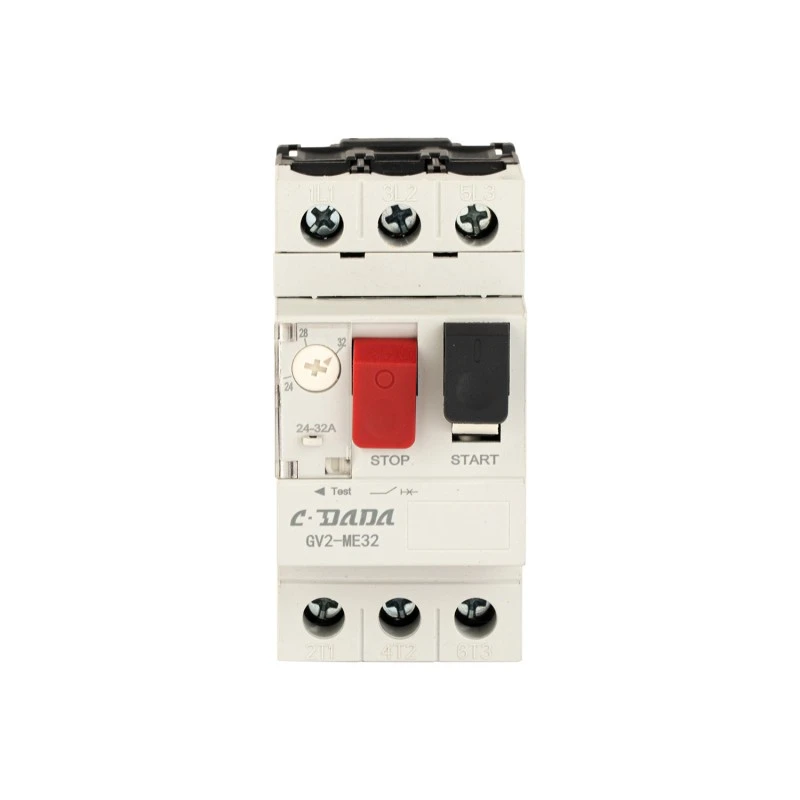

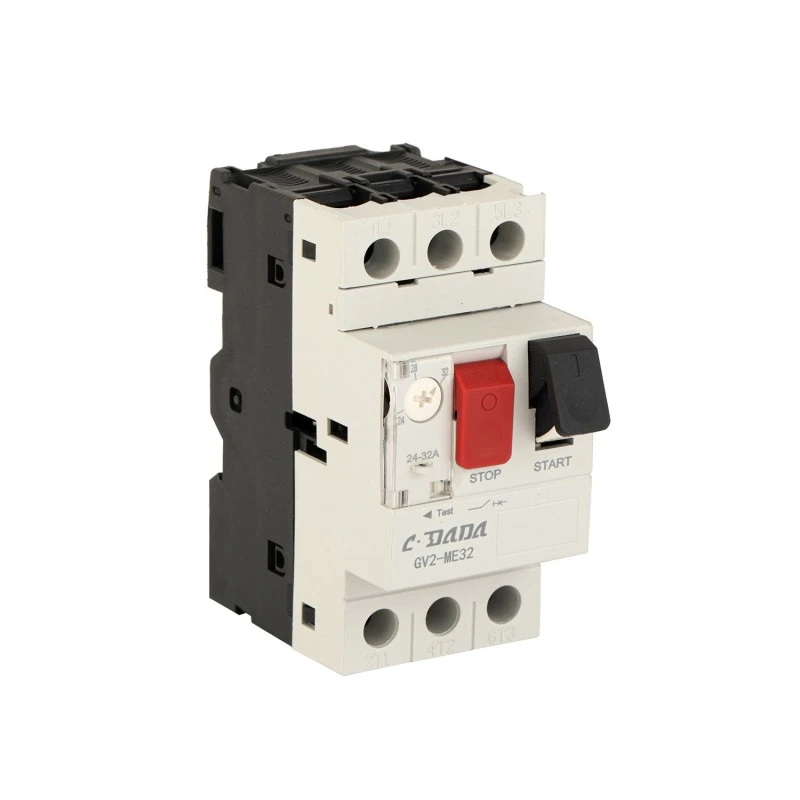

Cầu dao bảo vệ động cơ GV2 2P

Đơn giản hóa việc bảo vệ động cơ với Bộ ngắt mạch bảo vệ động cơ CDADA GV2 2P (MPCB), một giải pháp nhỏ gọn, có độ chính xác cao được thiết kế bởi Shanghai DADA Electric CO., LTD. sử dụng nền tảng công nghệ thế hệ mới và sản xuất hoàn toàn tự động. Được thiết kế cho mạch động cơ một pha hoặc hai pha, GV2 2P tích hợp các chức năng quá tải, ngắn mạch, mất pha (đối với các ứng dụng 3 pha khi sử dụng theo bộ) và các chức năng cách ly trong một thiết bị gắn trên thanh ray DIN.

Với phạm vi cài đặt có thể điều chỉnh từ 0,1A đến 32A, bù nhiệt cho sự thay đổi nhiệt độ môi trường và điện áp cách điện định mức 690V, nó đảm bảo bảo vệ đáng tin cậy cho các động cơ nhỏ trong máy bơm, quạt, máy nén, băng tải và hệ thống HVAC. Được chứng nhận theo tiêu chuẩn CE, bao gồm 110.000 hoạt động cơ và điện, đồng thời được trang bị các phụ kiện tùy chọn như tiếp điểm phụ, bộ nhả shunt và bộ nhả điện áp thấp, CDADA GV2 MPCB mang lại hiệu suất cấp công nghiệp ở định dạng 2 cực tiết kiệm không gian.

Thông số kỹ thuật chính

Dòng mô hình: GV2 2P MPCB

Thương hiệu: CDADA | Nhà sản xuất: Shanghai DADA Electric CO.,LTD

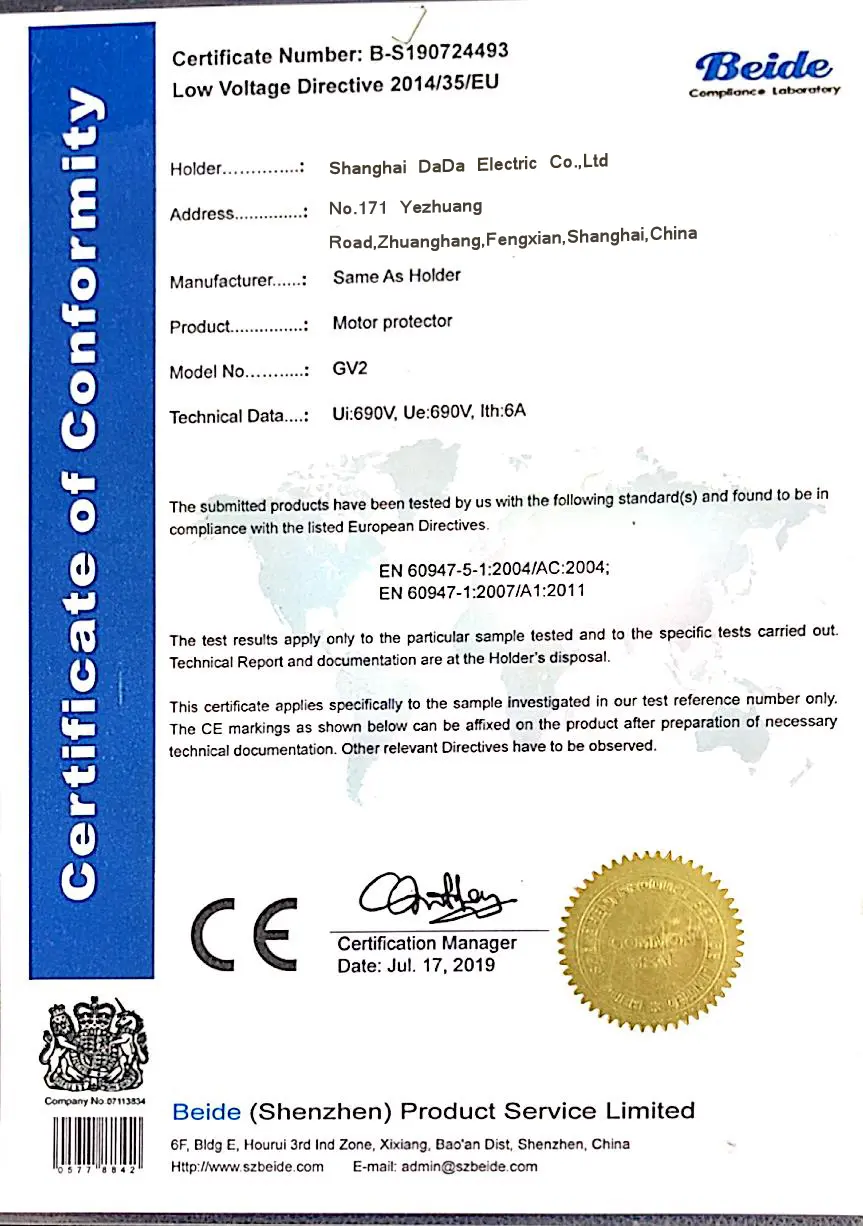

Chứng nhận: CE

Cực: 2P (lý tưởng cho động cơ một pha hoặc là một phần của bộ bảo vệ 3 pha)

Cài đặt phạm vi hiện tại: 0,1A – 32A (có thể điều chỉnh qua quay số)

Xếp hạng khung: 32A

Điện áp hoạt động định mức: 690V AC

Điện áp cách điện định mức (Ui): 690V

Điện áp chịu xung (Uimp): 6000V

Tần số hoạt động: 50/60Hz

Lớp chuyến đi: 10A (tiêu chuẩn cho động cơ đa năng)

Chức năng bảo vệ:

★ Bảo vệ quá tải nhiệt

★ Bảo vệ ngắn mạch

★ Bảo vệ mất pha* (*khi được sử dụng trong cấu hình 3 cực hoặc bộ phối hợp)

★  Chức năng cách ly (ngắt nhìn thấy được)

★ Tích hợp bù nhiệt độ

Tuổi thọ cơ học: 110.000 lần hoạt động

Tuổi thọ điện (AC-3, 400V): 110.000 lần hoạt động

Mô-men xoắn siết chặt: 1,7 N·m

Loại hoạt động: BẬT/TẮT bằng nút nhấn với đèn báo hành trình rõ ràng

Lắp đặt: Đường ray DIN 35mm

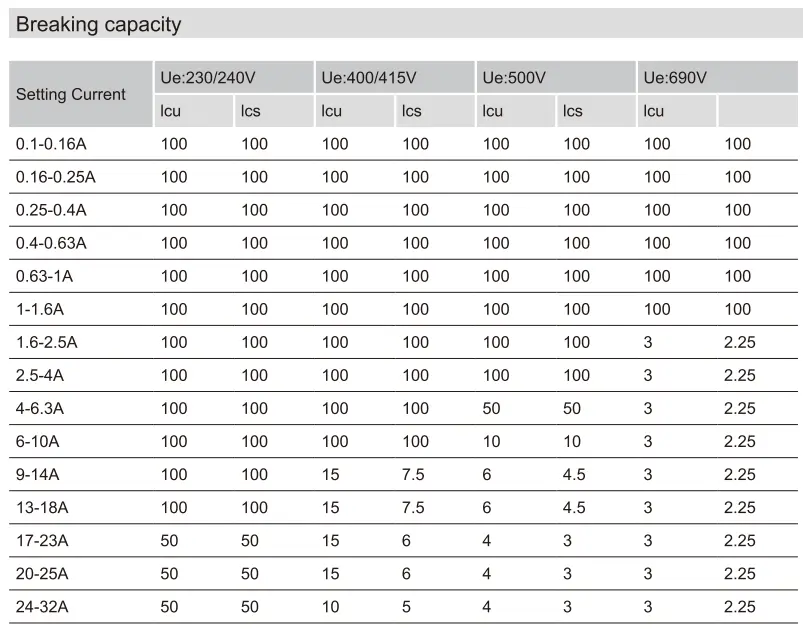

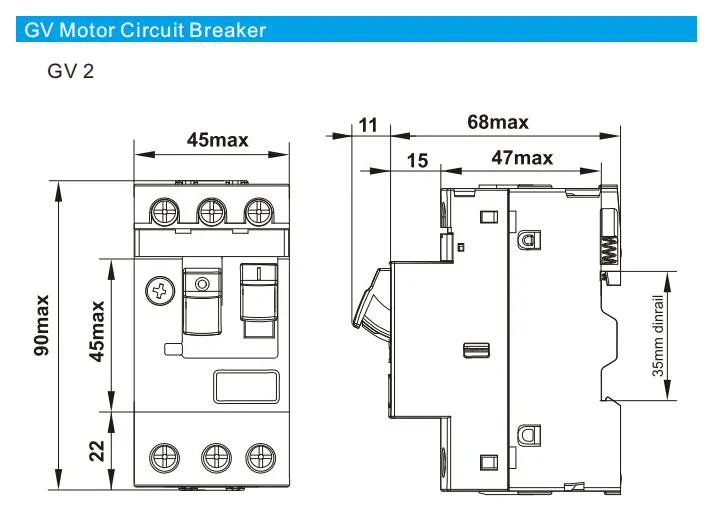

Bảng dữ liệu kỹ thuật

Tại sao nên chọn Cầu dao bảo vệ động cơ CDADA GV2 2P?

★ Bảo vệ động cơ toàn diện

Kết hợp cầu dao + rơle quá tải nhiệt + bộ cách ly—loại bỏ nhu cầu sử dụng các bộ phận riêng biệt.

★ Độ chính xác và ổn định

Cơ chế bù nhiệt độ đảm bảo ngắt ổn định bất kể những thay đổi của môi trường xung quanh (ví dụ: nhà xưởng nóng hoặc tầng hầm lạnh).

★ Độ bền cao

110.000 chu trình cơ/điện—vượt trội so với nhiều đối thủ cạnh tranh về độ tin cậy lâu dài.

★ Thiết kế 2P tiết kiệm không gian

Lý tưởng cho các bảng điều khiển nhỏ gọn, máy móc OEM và các dự án trang bị thêm mà diện tích bảng điều khiển bị hạn chế.

★ Hệ sinh thái phụ kiện đầy đủ

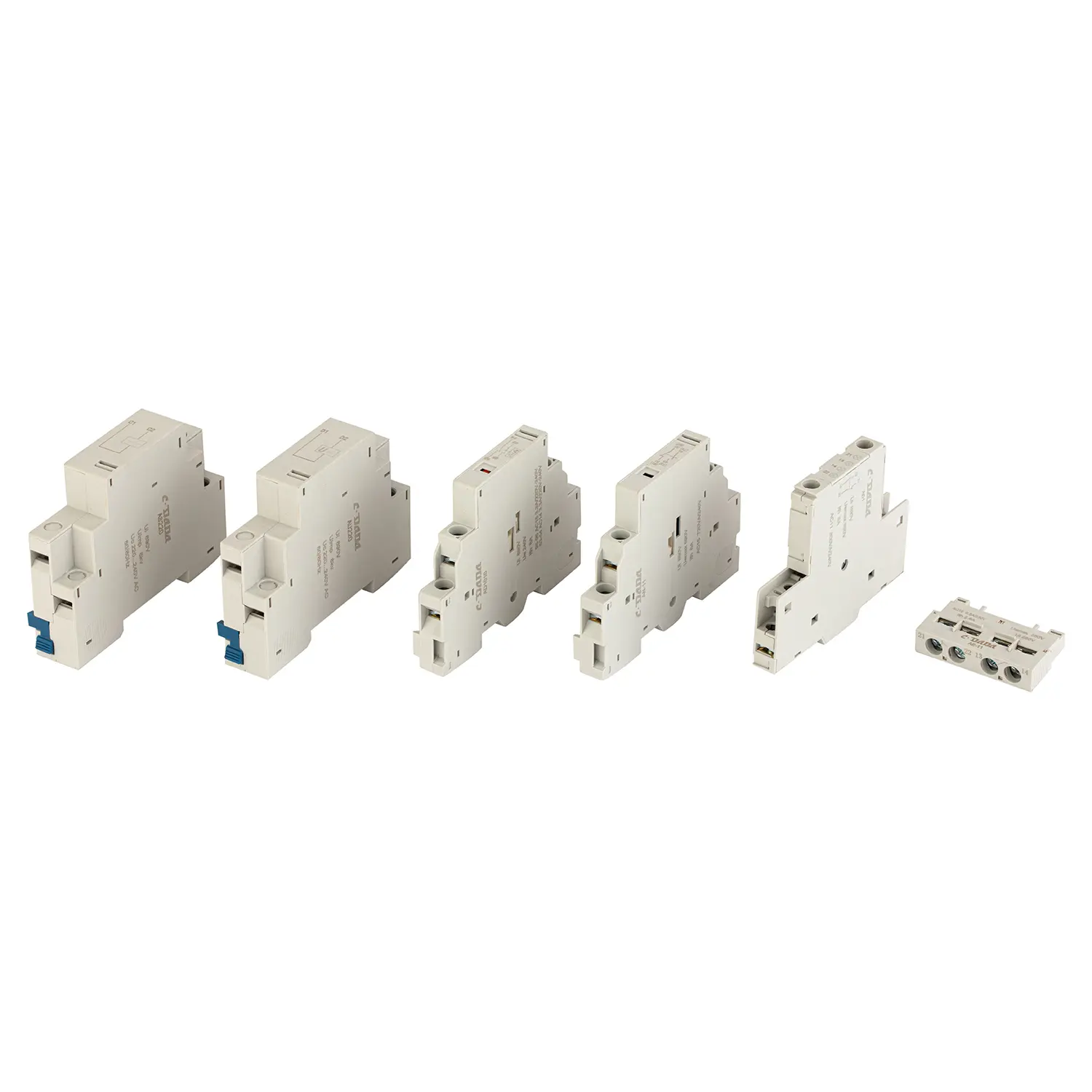

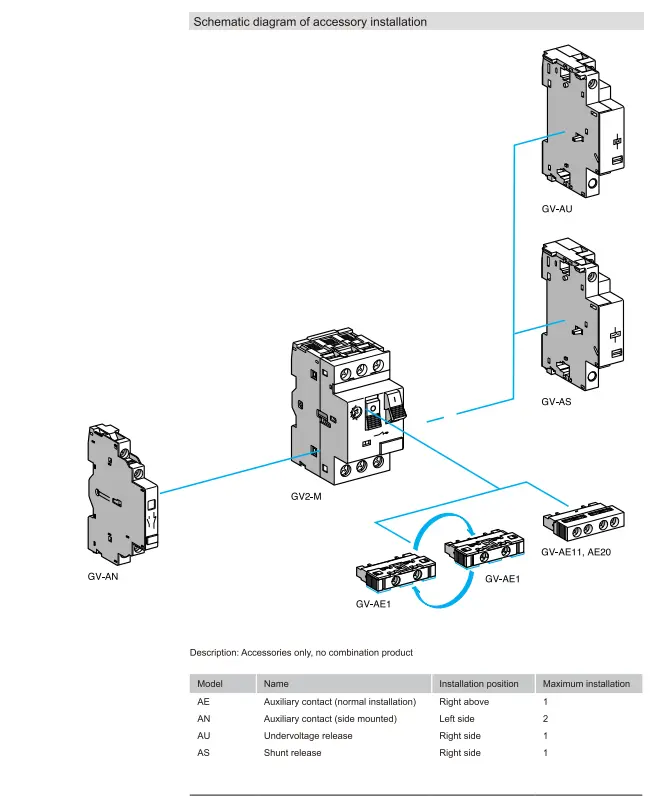

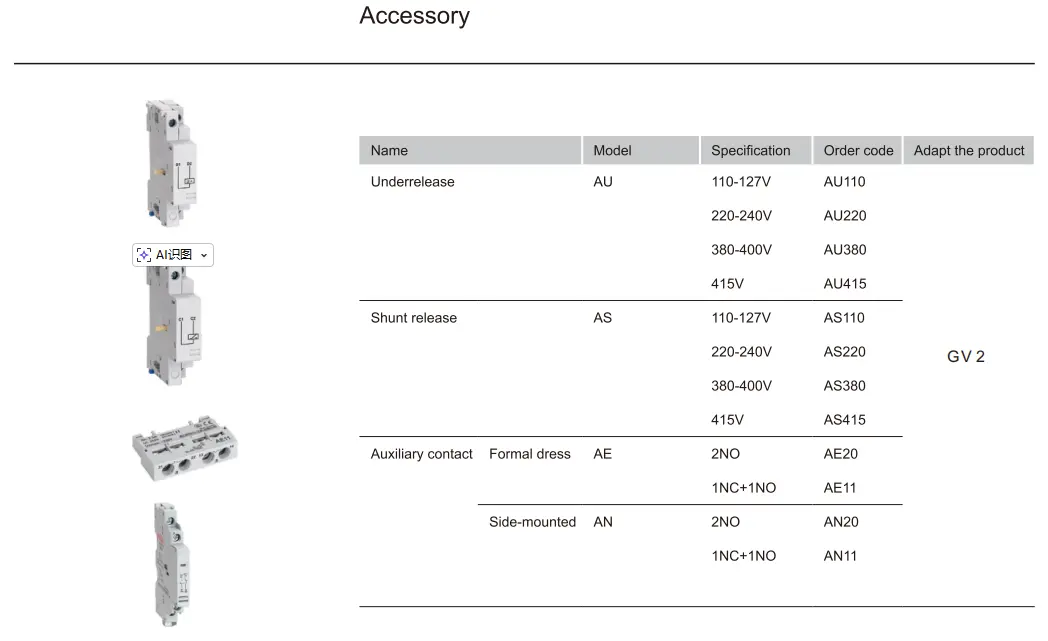

Hỗ trợ AE (phụ trợ phía trước), AN (phụ trợ bên), AU (giải phóng điện áp thấp), AS (ngắt shunt)—cho phép truyền tín hiệu từ xa, tự động tắt hoặc tích hợp PLC.

★  Tuân thủ toàn cầu

Được chứng nhận CE với định mức 690V—phù hợp với thị trường Châu Âu, Châu Á, Châu Phi và Châu Mỹ Latinh.

★ Tính nhất quán được đảm bảo thông qua thiết bị sản xuất tự động, quy trình vận hành được tiêu chuẩn hóa, kiểm tra nghiêm ngặt nguyên liệu đầu vào, thử nghiệm trong quá trình và thử nghiệm chức năng 100% cuối cùng đối với các thông số quan trọng.

Ứng dụng điển hình

Động cơ một pha: Máy bơm, dụng cụ mở cửa gara, máy nén nhỏ

Máy móc OEM: Máy đóng gói, thiết bị chế biến thực phẩm

Hệ thống HVAC: Bộ cuộn dây quạt, thiết bị làm lạnh nhỏ

Tự động hóa tòa nhà: Thiết bị phụ trợ thang máy, điều khiển thông gió

Dự án trang bị thêm: Thay thế cầu chì + rơle nhiệt bằng MPCB tích hợp

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa MPCB và cầu dao tiêu chuẩn là gì?

Câu trả lời 1: Bộ ngắt mạch bảo vệ động cơ (MPCB) như GV2 cung cấp:

● Có thể điều chỉnh bảo vệ quá tải nhiệt (phù hợp với động cơ FLC)

● Bảo vệ ngắn mạch từ tính

● Phát hiện mất pha (trong phiên bản 3P)

● Chức năng cách ly

→ MCB tiêu chuẩn chỉ cung cấp khả năng bảo vệ ngắn mạch và quá tải cố định—không được tối ưu hóa cho động cơ.

Câu hỏi 2: 2P GV2 có thể bảo vệ động cơ 3 pha không?

A2: Không đơn độc. Đối với động cơ 3 pha, bạn cần phối hợp ba bộ GV2 (mỗi bộ một pha) hoặc sử dụng MPCB 3P. Tuy nhiên, 2P GV2 hoàn hảo cho động cơ một pha hoặc mạch điều khiển.

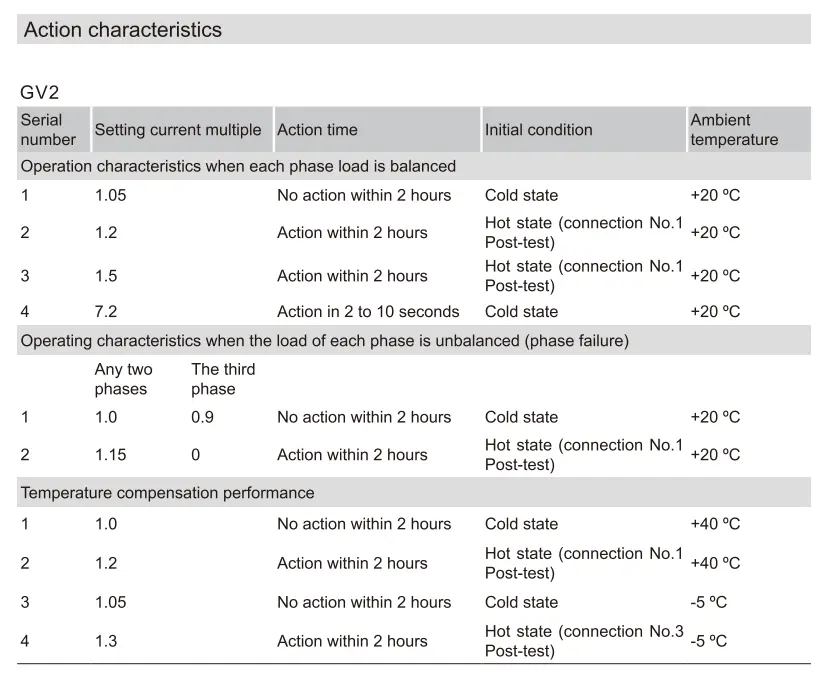

Câu 3: “Chuyến đi lớp 10A” nghĩa là gì?

Câu trả lời 3: Nó xác định tốc độ di chuyển của cầu dao khi quá tải. Loại 10A có nghĩa là nó sẽ ngắt trong vòng 10 giây ở dòng cài đặt 7,2×—lý tưởng cho động cơ lồng sóc tiêu chuẩn không có mô-men xoắn khởi động cao.

Q4: Nó có thực sự bù nhiệt độ không?

A4: Vâng! Dải lưỡng kim được bù nhiệt nên việc vấp vẫn chính xác dù được lắp đặt trong nhà kho 0°C hay khu vực bao quanh 50°C.

Câu 5: Tại sao chọn CDADA GV2 mà không phải các nhãn hiệu khác?

Câu trả lời 5: CDADA cung cấp:

● Chứng nhận CE thực sự có báo cáo thử nghiệm

● Sản xuất tự động → chất lượng ổn định và tỷ lệ sai sót thấp

● Khả năng tương thích hoàn toàn với phụ kiện (AE/AN/AU/AS)

● Giá cả cạnh tranh dành cho OEM và nhà phân phối

● Hỗ trợ kỹ thuật nhanh chóng và tài liệu bằng tiếng Anh
