Tại sao Bảo vệ mạch DC lại trở nên quan trọng đối với tương lai của hệ thống điện?

Ngành công nghiệp điện toàn cầu đang ngày càng phụ thuộc vào dòng điện một chiều. Các mảng quang điện mặt trời, hệ thống lưu trữ năng lượng pin, trạm sạc xe điện, thiết bị viễn thông và trung tâm dữ liệu đều chứa các phần DC quan trọng. Khi các ứng dụng này mở rộng, bảo vệ mạch sẽ chuyển từ bộ phận hỗ trợ sang bộ phận trung tâm của sự an toàn của hệ thống. MỘTBộ ngắt mạch DCphải ngắt dòng điện bất thường một cách nhanh chóng và an toàn, hạn chế hư hỏng dây cáp, bộ chuyển đổi, pin và các thiết bị kết nối.

Ngắt DC về mặt kỹ thuật khác với ngắt AC. Trong mạch điện xoay chiều, dòng điện tự nhiên vượt qua số 0 nhiều lần trong một giây, giúp dập tắt hồ quang điện. DC không có giao điểm 0 tự nhiên, do đó hồ quang có thể duy trì ổn định sau khi tách các tiếp điểm. Do đó, các cầu dao được thiết kế cho DC yêu cầu cấu trúc tiếp xúc, máng hồ quang, bố trí thổi từ, khoảng cách cách điện và cấu hình dây điện phù hợp. Không bao giờ nên cho rằng bộ ngắt AC phù hợp với dịch vụ DC chỉ vì xếp hạng hiện tại của nó có vẻ phù hợp.

Một xu hướng rõ ràng của ngành là hướng tới điện áp hệ thống cao hơn và mật độ năng lượng lớn hơn. Điện áp DC cao hơn có thể làm giảm dòng điện đối với cùng công suất truyền tải, giúp giảm tổn hao dây dẫn và giảm yêu cầu về cáp. Tuy nhiên, nó cũng khiến cho việc phối hợp cách nhiệt và ngắt hồ quang trở nên khắt khe hơn. Việc lựa chọn sản phẩm phải xem xét điện áp hoạt động định mức, dòng điện định mức, số cực, khả năng ngắt ngắn mạch, môi trường sử dụng và phương pháp kết nối được chỉ định của nhà sản xuất. Yêu cầu về độ phân cực đặc biệt quan trọng đối với một số thiết kế cầu dao DC.

Một xu hướng khác là sự phối hợp chặt chẽ hơn giữa máy cắt và giám sát điện tử. Các hệ thống năng lượng hiện đại ngày càng sử dụng nhiều cảm biến, bộ điều khiển và mạng truyền thông để xác định tình trạng quá nhiệt, quá tải, lỗi cách điện và mô hình vận hành bất thường. Bảo vệ cơ học vẫn cần thiết nhưng nó đang trở thành một phần của kiến ​​trúc bảo vệ rộng hơn, có thể bao gồm cầu chì, thiết bị chống sét lan truyền, công tắc tơ, thiết bị giám sát cách điện và hệ thống quản lý pin. Tính chọn lọc giữa các thiết bị thượng nguồn và hạ lưu cũng nhận được nhiều sự chú ý hơn vì việc tắt máy không cần thiết có thể ảnh hưởng đến toàn bộ chuỗi năng lượng mặt trời, giá lưu trữ, tủ sạc hoặc quy trình công nghiệp.

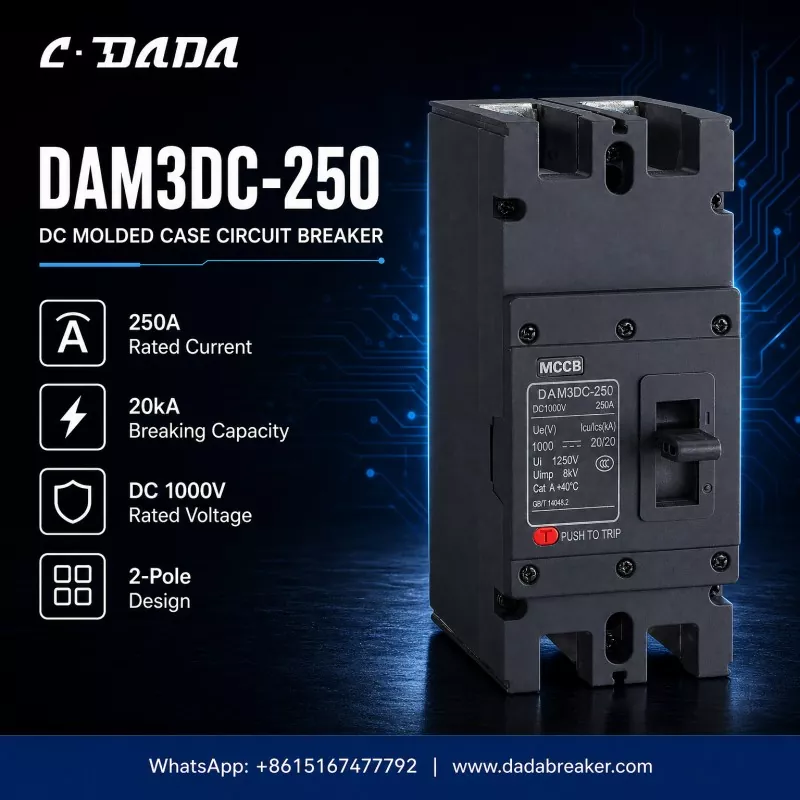

DAM3DC-250 được hiển thị bởiThượng Hải Dada Electricminh họa loại cầu dao DC vỏ đúc được sử dụng trong phân phối dòng điện cao hơn. Các thông số kỹ thuật có thể nhìn thấy cho biết dòng điện định mức 250 A, điện áp định mức DC 1000 V, khả năng cắt 20 kA và thiết kế hai cực. Những giá trị này mô tả phạm vi điện dự định của nó; họ không tự mình xác định sự phù hợp cho mỗi lần lắp đặt. Các kỹ sư vẫn phải xác minh mức độ ngắn mạch thực tế, kích thước dây dẫn, nhiệt độ môi trường, điều kiện vỏ bọc, đặc tính tải, độ cao lắp đặt, tiêu chuẩn áp dụng và sự phối hợp bảo vệ cần thiết.

Đối với người dùng cuối, việc ghi nhãn và tài liệu rõ ràng đều có giá trị như nhau vì các quyết định lắp đặt, bảo trì và thay thế chính xác phụ thuộc vào việc biết các xếp hạng và giới hạn đã được xác minh của thiết bị khi sử dụng.

Trong tương lai, người mua sẽ chú trọng nhiều hơn đến việc xác thực ứng dụng cụ thể thay vì chỉ chọn thiết bị theo xếp hạng hiện tại. Bảo vệ DC đáng tin cậy phụ thuộc vào việc kết hợp điện áp chính xác, khả năng ngắt điện phù hợp, cấu hình cực phù hợp, lắp đặt được kiểm soát và kiểm tra định kỳ. Khi việc sản xuất, lưu trữ và vận chuyển bằng điện khí hóa tiếp tục phát triển, việc hiểu rõ những nguyên tắc cơ bản này sẽ giúp các nhà thiết kế hệ thống giảm thiểu rủi ro và xây dựng mạng DC đáng tin cậy hơn.
