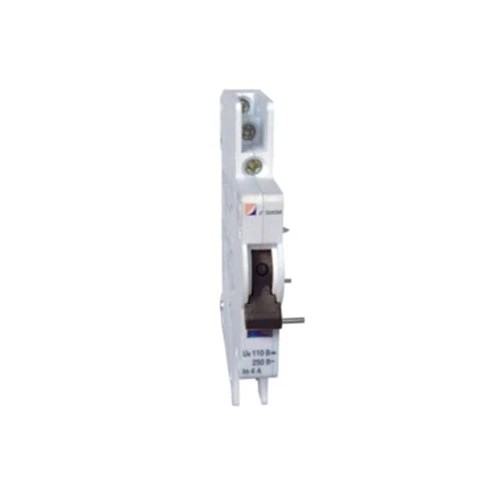

MCB báo động và liên hệ phụ trợ

CDADA là nhà sản xuất và nhà cung cấp với hơn 40 năm kinh nghiệm, chúng tôi đã thấy quá nhiều dự án trong đó người vận hành bảng điều khiển bỏ sót cầu dao—cho đến khi quá muộn. Đó là lý do tại sao chúng tôi thiết kế Liên hệ phụ trợ và cảnh báo CDADA MCB (DAB7-FL): một giải pháp thông minh, tiết kiệm không gian cung cấp cho bạn hai tín hiệu quan trọng trong một mô-đun—vị trí cầu dao (BẬT/TẮT) và lý do ngắt (quá tải/ngắn mạch).

Lời khuyên của chúng tôi: Nếu hệ thống điều khiển của bạn cần phân biệt giữa tắt thủ công và ngắt lỗi thì đây là phụ kiện bạn phải chỉ định. Chỉ riêng các tiếp điểm phụ tiêu chuẩn thì không thể phân biệt được sự khác biệt—nhưng của chúng tôi thì có thể.

Thiết kế chức năng kép: Một mô-đun, hai tín hiệu

Liên hệ phụ trợ & cảnh báo CDADA MCB có hai tiếp điểm chuyển độc lập với bộ chọn cơ học thông minh:

★ Đèn báo màu vàng ở “A”: Cả hai tiếp điểm đều đóng vai trò là tiếp điểm phụ → tín hiệu trạng thái BẬT/TẮT MCB

★ Chỉ báo màu vàng ở “AL”:

★ Tiếp điểm bên trái = Phụ (trạng thái ON/OFF)

★ Tiếp điểm bên phải = Báo động (chỉ kích hoạt khi MCB ngắt do lỗi)

★ Điều này có nghĩa là bạn có thể nối dây:

★ Đèn xanh báo hiệu “bật nguồn”

★ Đèn đỏ hoặc đầu vào PLC để kích hoạt “báo động lỗi”

★ Tất cả từ một mô-đun bổ sung duy nhất trên MCB DAB7-63 của bạn.

Thông số kỹ thuật

Quan trọng: Không thể sử dụng phụ kiện này độc lập—nó phải được gắn trực tiếp lên MCB DAB7-63.

Hướng dẫn cài đặt (Từ kỹ sư hiện trường của chúng tôi)

★ Thực hiện theo các bước sau để vận hành an toàn, đáng tin cậy:

★ TẮT nguồn mạch trước khi lắp đặt.

★ Trượt mô-đun DAB7-FL sang bên trái của MCB DAB7-63 cho đến khi có tiếng tách.

★ Cố định bằng băng dính hai mặt đi kèm (để chống rung).

★ Kết nối dây với 4 cực (2 mỗi nhóm tiếp điểm):

★ Sử dụng cặp trái làm phụ (trạng thái)

★ Sử dụng cặp bên phải để báo động (phát hiện chuyến đi)

★ Đặt bộ chọn màu vàng thành “AL” nếu bạn cần chức năng cảnh báo lỗi.

★ Kiểm tra: Ngắt MCB theo cách thủ công—chỉ tiếp điểm cảnh báo mới thay đổi trạng thái trong khi ngắt lỗi.

★ Mẹo chuyên nghiệp: Dán nhãn dây của bạn một cách rõ ràng! Nhiều kỹ thuật viên nhầm lẫn giữa tín hiệu phụ trợ và tín hiệu cảnh báo trong quá trình vận hành thử.

Khi nào bạn nên sử dụng tính năng này thay vì liên hệ phụ trợ tiêu chuẩn?

Ứng dụng điển hình:

★ Giám sát PDU trung tâm dữ liệu

★ Hộp kết hợp năng lượng mặt trời

★ Bảng điều khiển công nghiệp

★ Hệ thống quản lý tòa nhà (BMS)

★ Mạch an toàn thang máy hoặc HVAC

Câu hỏi thường gặp

Câu hỏi 1: Tôi có thể sử dụng tính năng này trên MCB không phải CDADA không?

Câu trả lời 1: Không. DAB7-FL được thiết kế về mặt cơ học và kích thước chỉ dành cho máy cắt CDADA DAB7-63. Nó sẽ không phù hợp với MCB Schneider, ABB hoặc Siemens.

Câu hỏi 2: Liên hệ báo động thực sự hoạt động như thế nào?

Câu trả lời 2: Bên trong MCB, cơ cấu chốt ngắt sẽ di chuyển khác nhau trong quá trình ngắt do lỗi nhiệt/từ tính so với khi tắt thủ công. DAB7-FL phát hiện sự khác biệt cơ học này và chỉ kích hoạt tiếp điểm cảnh báo khi có lỗi thực sự.

Câu 3: Tôi có cần nối dây cả hai điểm tiếp xúc không?

A3: Không nhất thiết. Bạn có thể chỉ sử dụng chức năng phụ trợ, chỉ báo thức hoặc cả hai—tùy thuộc vào logic điều khiển của bạn. Mô-đun này mang đến cho bạn sự linh hoạt.

Q4: Nó có phù hợp với các ứng dụng năng lượng mặt trời DC không?

A4: Vâng! Với định mức DC-12 là 110V/0,5A, đây là thiết bị lý tưởng để giám sát chuỗi năng lượng mặt trời khi bạn cần phát hiện các lỗi của mảng PV từ xa.

Câu hỏi 5: Tại sao chọn CDADA thay vì các nhãn hiệu chung?

A5: Bởi vì chúng tôi cung cấp:

● Phân biệt lỗi thực sự (không chỉ cảm nhận vị trí)

● Tích hợp liền mạch với MCB DAB7—không cần tấm chuyển đổi

● Khớp nối cơ học đã được thử nghiệm tại nhà máy – không phát hoặc bỏ lỡ tín hiệu

● Chỉ báo trực quan rõ ràng (cờ vàng) để xác minh trường

● Chứng nhận toàn cầu (CE, CB, RoHS) cho các dự án không rắc rối

Lưu ý cuối cùng từ CDADA R&D

Trong các hệ thống điện hiện đại, ‘bật/tắt’ thôi là chưa đủ—bạn cần có trí thông minh. Liên hệ phụ trợ & cảnh báo MCB của chúng tôi biến cầu dao đơn giản thành nút chẩn đoán, giúp bạn xây dựng các bảng thông minh hơn, an toàn hơn. Và bởi vì nó được tạo ra bởi cùng một nhóm thiết kế MCB nên bạn sẽ có được sức mạnh tổng hợp hoàn hảo—không cần phỏng đoán.” — Nhóm phát triển sản phẩm CDADA
