Hướng dẫn thực hành về cầu dao dòng điện dư có bảo vệ quá dòng

RCBO là gì?

MỘTRCBO— bộ ngắt mạch dòng dư có bảo vệ quá dòng — là thiết bị bảo vệ điện áp thấp kết hợp bảo vệ quá tải, bảo vệ ngắn mạch và phát hiện dòng dư (rò rỉ) trong một khối đúc duy nhất. Bên trong vỏ máy nhỏ gọn, một cơ cấu ngắt nhiệt-từ tính xử lý tình trạng quá tải và ngắn mạch, trong khi máy biến dòng thứ tự 0 liên tục so sánh dòng điện chạy trong dây dẫn sống và dây trung tính. Khi chênh lệch vượt quá dòng điện dư định mức (IΔn), thiết bị sẽ ngắt trong vòng một phần nghìn giây, cắt nguồn điện trước khi dòng điện rò rỉ có thể gây hại cho con người hoặc gây cháy.

Khi nào nên chọn RCBO: các mạch phụ cuối cùng cần cả bảo vệ quá dòng và bảo vệ rò rỉ cá nhân - ổ cắm ngoài trời, mạch thiết bị, nhà để xe, tầng hầm, phòng tắm và các vị trí ẩm ướt hoặc dễ tiếp cận khác.

DABL-63 thuộc loại RCBO: một thiết bị, ba biện pháp bảo vệ — sự lựa chọn tiết kiệm không gian và chi phí nhất cho các mạch cuối cùng của hộ gia đình một pha.

Làm thế nào để chọn RCBO phù hợp?

1. Dòng điện định mức (In): phù hợp với tải liên tục của mạch, có khoảng trống cho dòng điện khởi động của thiết bị (ví dụ: 40A bao gồm các mạch thiết bị gia dụng tiêu chuẩn).

2. Công suất cắt (Icn): phải cao hơn dòng ngắn mạch dự kiến ​​tại điểm lắp đặt; 6kA bao gồm các mức lỗi điển hình của khu dân cư và thương mại nhẹ.

3. Cực: 1P+N dành cho mạch cuối cùng một pha có giá đỡ DIN-rail nhỏ gọn.

4. Đặc tính ngắt: Đường cong chữ C (5–10× In) đối với tải trọng chung của hộ gia đình và thiết bị; Đường cong B cho thiết bị điện tử nhạy cảm; Đường cong D để khởi động động cơ.

5. Tiêu chuẩn và chứng nhận: Tuân thủ IEC/EN 61009-1 và đánh dấu CE là tiêu chuẩn cơ bản cho các dự án quốc tế.

6. Ứng dụng: các ổ cắm ngoài trời, mạch điện thiết bị và hệ thống chiếu sáng nhà để xe/tầng hầm có thể yêu cầu độ nhạy cao hơn các mạch điện thông thường trong nhà.

RCBO được chỉ định rõ ràng trông như thế nào

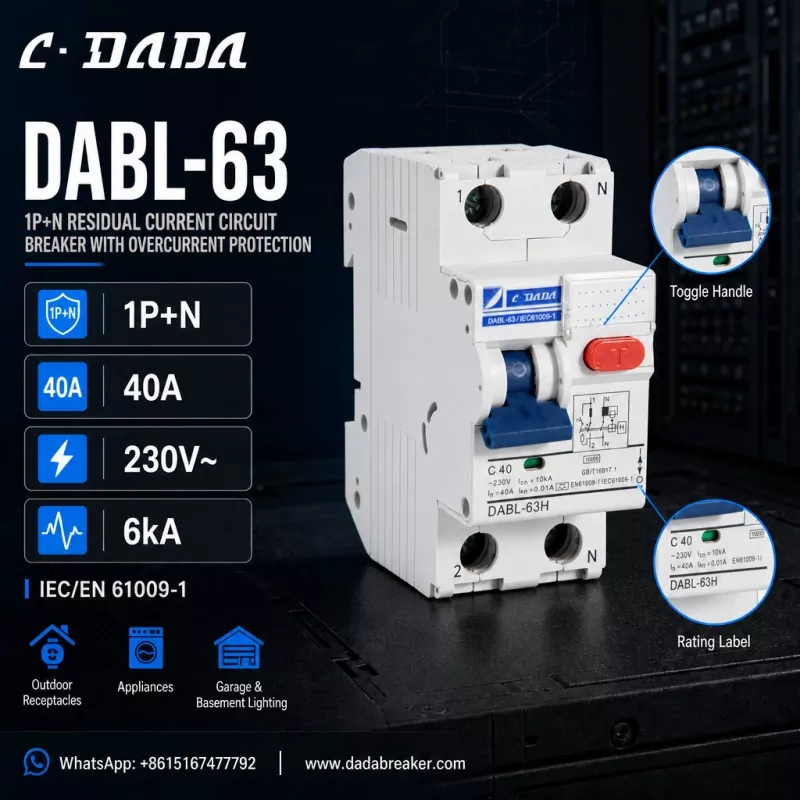

Để làm rõ điều này, hãy xem xét DABL-63 từC·DADA Electric, bộ ngắt mạch dòng dư 1P+N có bảo vệ quá dòng minh họa những điều cần tìm ở loại thiết bị này:cấu hình 1P+N

● Công tắc cực có điện và tiếp theo là trung tính, nhỏ gọn dành cho bảng phân phối DIN-rail tiêu chuẩn Dòng điện định mức 40A (In)

● Với cắt đường cong C (C40) 230V~ điện áp định mức

● Công suất cắt 6kA (Icn)

● IΔn = 0,01A (10mA) bảo vệ dòng dư có độ nhạy cao

● Tuân thủ IEC/EN 61009-1

● Nút kiểm tra T màu đỏ để kiểm tra chức năng định kỳ, các cực được đánh dấu 1/2/N, nhãn định mức và sơ đồ mạch được in trên vỏ

● Được thiết kế cho các ổ cắm ngoài trời, thiết bị gia dụng, nhà để xe và chiếu sáng tầng hầm

Logic đằng sau thông số kỹ thuật này

Khung 40A, 1P+N với khả năng chống rò rỉ có độ nhạy cao 10mA bao phủ phần lớn các mạch cuối cùng trong khu dân cư: 40A phù hợp với tải của các mạch ổ cắm và thiết bị thông thường, 1P+N giữ cho thiết bị nhỏ gọn dành cho các bảng phân phối đông người và độ nhạy 10mA cung cấp thêm một lớp bảo vệ cá nhân chính xác ở những nơi mà hướng dẫn của IEC yêu cầu — ngoài trời, ở khu vực ẩm ướt và xung quanh trẻ em.

Câu hỏi thường gặp

Hỏi: RCBO là gì?

Trả lời: RCBO - cầu dao dòng điện dư có bảo vệ quá dòng - là thiết bị bảo vệ điện áp thấp có bàn đặt lại kết hợp bảo vệ quá tải, bảo vệ ngắn mạch và bảo vệ dòng điện dư (rò rỉ) trong một bộ phận, thường lên đến 63A cho các mạch cuối cùng.

Hỏi: Sự khác biệt giữa RCBO và MCB là gì?

Trả lời: MCB chỉ cung cấp chức năng bảo vệ quá tải và ngắn mạch. RCBO bổ sung tính năng phát hiện dòng điện dư (rò rỉ) lên trên, ngắt kết nối mạch khi dòng điện rò rỉ vượt quá IΔn — bảo vệ con người và ngăn ngừa hỏa hoạn do điện.

Hỏi: IΔn = 10mA có nghĩa là gì?

A: IΔn là dòng điện dư tác động định mức. 10mA là mức định mức độ nhạy cao: thiết bị ngắt điện khi dòng rò đạt tới 10mA, mang lại khả năng bảo vệ cá nhân nhanh hơn mức định mức đa năng 30mA.

Hỏi: RCBO DABL-63 là gì?

Trả lời: DABL-63 là cầu dao dòng điện dư 1P+N có khả năng bảo vệ quá dòng từ C·DADA Electric — 40A, đường cong C, 230V~, công suất ngắt 6kA và bảo vệ rò rỉ độ nhạy cao 10mA, tuân thủ tiêu chuẩn IEC/EN 61009-1, dành cho ổ cắm ngoài trời, thiết bị gia dụng và hệ thống chiếu sáng gara/tầng hầm.
