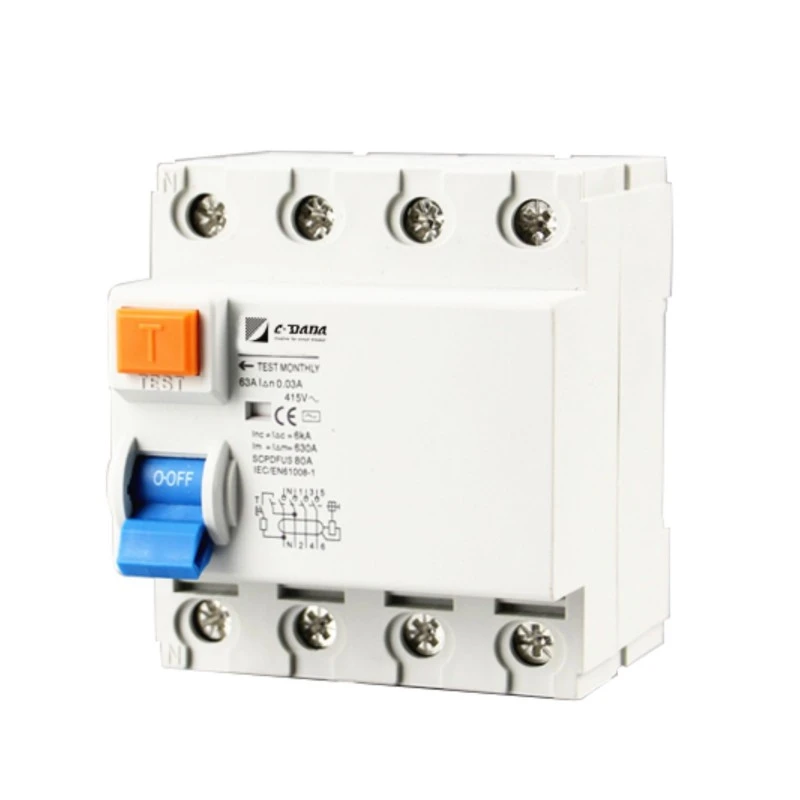

Bộ ngắt mạch dòng điện dư

Để đảm bảo an toàn cho nhiệm vụ quan trọng khi độ tin cậy không thể phụ thuộc vào nguồn điện bên ngoài, hãy chọn Bộ ngắt dòng điện dư từ CDADA (RCCB). Được thiết kế bởi Shanghai DADA Electric CO., LTD theo tiêu chuẩn IEC 61008-1, RCCB thuần điện từ này hoạt động mà không cần bất kỳ mạch điện tử hoặc điện áp phụ nào—giúp nó không bị ảnh hưởng bởi các dao động điện, đột biến điện hoặc mất trung tính.

Có sẵn ở cấu hình 2P (1+N) và 4P (3+N) với dòng điện định mức từ 16A đến 100A và độ nhạy 10mA, 30mA hoặc 100mA, nó mang lại khả năng bảo vệ lỗi chạm đất an toàn trong môi trường lưới điện bị ô nhiễm, độ ẩm cao hoặc không ổn định.

Với định mức ngắn mạch có điều kiện 6kA, vỏ nhập khẩu chống cháy và chỉ báo vị trí tiếp điểm, RCCB điện từ CDADA được tin cậy trong các khu công nghiệp, cơ sở hạ tầng nông thôn và bảng xuất khẩu, nơi độ tin cậy cơ học tuyệt đối là quan trọng nhất.

Thông số kỹ thuật chính

Loại: RCCB điện từ (Không cần thiết bị điện tử, không cần nguồn phụ)

Tiêu chuẩn: IEC 61008-1

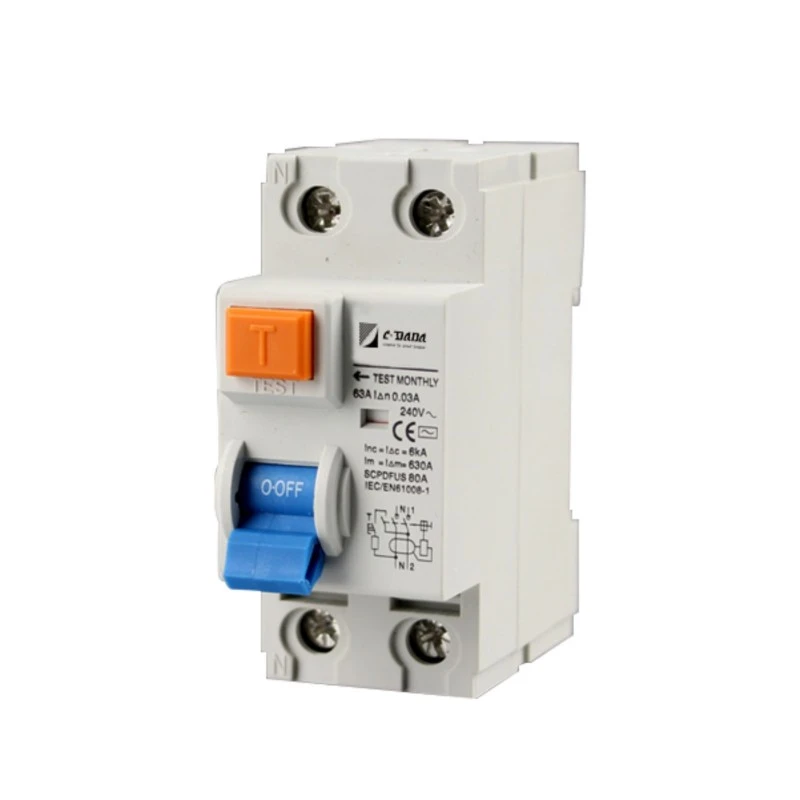

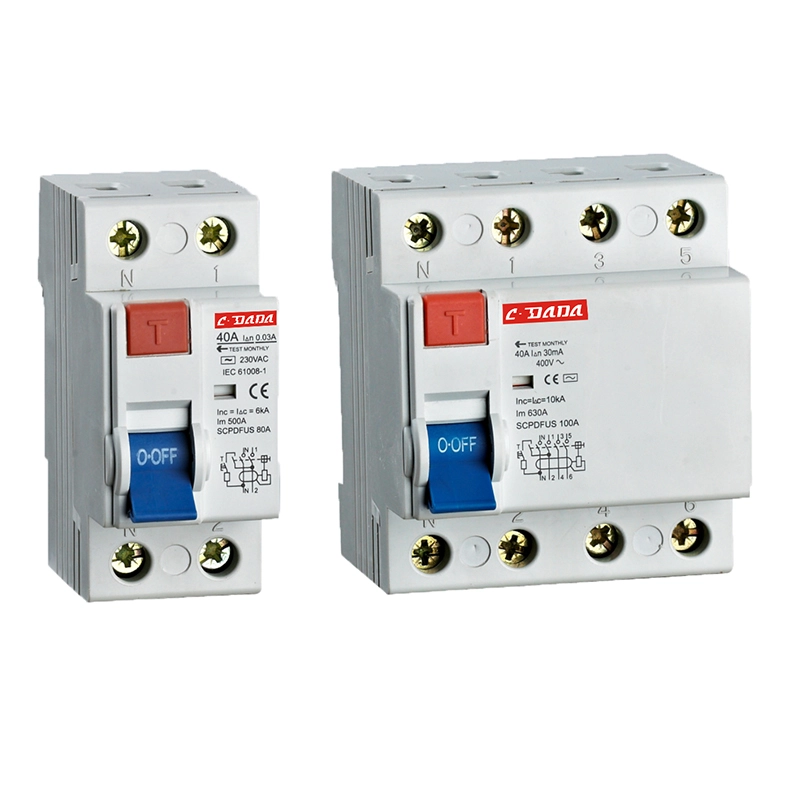

Cực: 2P (1+N) hoặc 4P (3+N)

Dòng điện định mức (Trong): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Điện áp định mức:

2P: 240V AC

4P: 240/415V AC

Độ nhạy (I△n): 10mA, 30mA, 100mA

Dòng điện không cắt: 0,5 × I△n

Thời gian ngắt tại I△n: ≤ 0,1 giây

Công suất tạo và phá vỡ (I₄m):

500A (Trong 40A)

630A (Trong ≥ 63A)

Dòng điện ngắn mạch có điều kiện (Inc): 6kA

Điện áp chịu xung (Uimp): 6000V

Mức độ bảo vệ: IP20

Lắp đặt: Đường ray DIN 35mm, chiều rộng 45mm

Thiết bị đầu cuối: Loại pin, hỗ trợ cáp lên tới 35mm2

Vỏ: Nhựa nhập khẩu chống cháy, chịu nhiệt, chống va đập

Nhiệt độ hoạt động: Thích hợp cho môi trường ô nhiễm/khắc nghiệt

Chỉ báo trực quan: Chỉ báo tình trạng của contactor (hiển thị trạng thái BẬT/TẮT)

Cơ chế ngắt: Giải phóng điện từ thuần túy - hoạt động ngay cả khi không có điện áp trên đường dây

Tại sao chọn RCCB điện từ CDADA?

★ Không phụ thuộc vào điện áp nguồn

Không giống như RCCB điện tử, Bộ ngắt mạch dòng dư điện từ không yêu cầu nguồn điện phụ - ngắt mạch một cách đáng tin cậy ngay cả khi dây trung tính bị đứt, sụt điện áp hoặc khi mất điện.

★ Độ tin cậy vô song trong điều kiện khắc nghiệt

Thiết kế thiết bị đầu cuối đặc biệt và vật liệu cao cấp đảm bảo hiệu suất ổn định trong môi trường bụi bặm, ẩm ướt hoặc ăn mòn—lý tưởng cho các trang trại, đường hầm và tủ ngoài trời.

★ Thiết kế vốn không an toàn

Không có chất bán dẫn = không bị lão hóa, không có trục trặc về phần mềm, không có độ nhạy EMI. Chỉ là vật lý cơ-từ—đã được chứng minh trong nhiều thập kỷ.

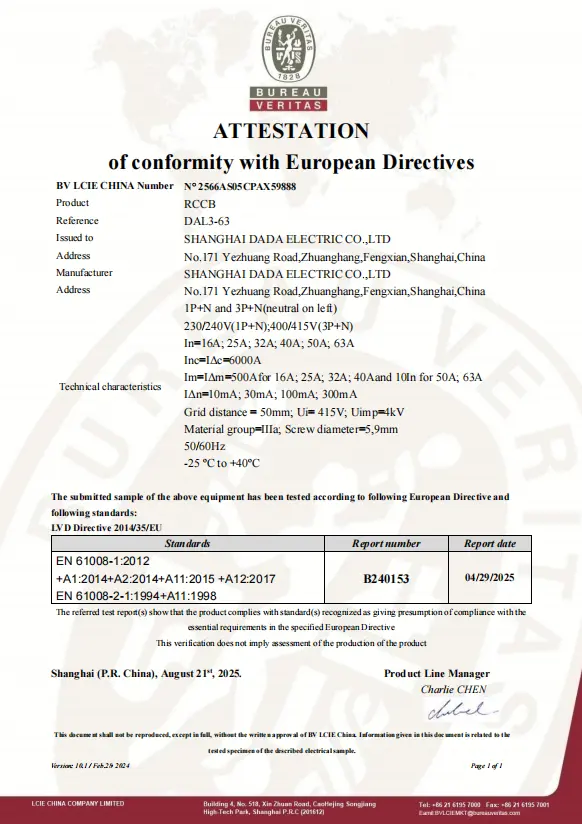

★ Tuân thủ tiêu chuẩn toàn cầu

Hoàn toàn tuân thủ tiêu chuẩn IEC 61008-1, phù hợp với các dự án quốc tế yêu cầu khả năng bảo vệ chắc chắn, không cần bảo trì.

★ Phản hồi hoạt động rõ ràng

Chỉ báo vị trí tiếp xúc tích hợp cho phép xác nhận trực quan ngay lập tức—rất quan trọng đối với việc kiểm tra và bảo trì an toàn.

★ Trong khi tôn trọng tính bảo mật của khách hàng, chúng tôi phục vụ nhiều nhà phân phối và đối tác OEM trên toàn thế giới, những người cung cấp cho các dự án lớn và thị trường địa phương.

★ Đội ngũ bán hàng và kỹ thuật của chúng tôi cố gắng giải đáp mọi thắc mắc về kỹ thuật trong vòng 24 giờ làm việc.

Ứng dụng điển hình

Điện khí hóa nông thôn: Khu vực có lưới điện không ổn định hoặc yếu

Nhà máy công nghiệp: Môi trường EMI cao (thợ hàn, động cơ)

Đường hầm & Mỏ: Điều kiện ẩm ướt, ô nhiễm

Hệ thống dự phòng: Trường hợp không thể đảm bảo tính toàn vẹn trung lập

Bảng xuất khẩu: Dành cho các thị trường yêu cầu độ tin cậy điện từ thuần túy (ví dụ: các khu vực ở Châu Phi, Trung Đông, Đông Nam Á)

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Sự khác biệt giữa RCD loại A và loại AC là gì? A1:

● Loại AC: Chỉ phát hiện rò rỉ AC dạng hình sin trơn tru (ví dụ: do lỗi bộ sưởi).

● Loại A: Phát hiện rò rỉ AC + DC theo mạch (ví dụ: từ bộ sạc điện thoại, trình điều khiển đèn LED, máy giặt). → Loại A được yêu cầu trong các hệ thống lắp đặt hiện đại có tải điện tử. CDADA cung cấp cả hai loại—xác nhận nhu cầu ứng dụng của bạn.

Câu 2: Sự khác biệt giữa RCCB điện tử và RCCB điện từ là gì?

Tính năng	RCCB điện tử	RCCB điện từ
Yêu cầu nguồn điện	Có (cần điện áp đường dây)	Không – hoạt động ở 0V
Phụ thuộc trung tính	Thất bại nếu phá vỡ trung lập	Vẫn hoạt động mà không trung tính
Độ nhạy EMI	Có thể ngắt sai gần động cơ/VFD	Miễn dịch với EMI
Trị giá	Thấp hơn	Cao hơn một chút
Trường hợp sử dụng	Lưới điện đô thị ổn định	Hệ thống khắc nghiệt, nông thôn hoặc quan trọng

Câu 3: RCCB điện từ này có hỗ trợ bảo vệ cá nhân 30mA không?

Câu trả lời 3: Có—nó có sẵn ở 10mA, 30mA và 100mA. Phiên bản 30mA đáp ứng các yêu cầu của IEC về bảo vệ chống sốc cứu mạng.

Q4: Nó có thể được sử dụng trong hệ thống nối đất TT không?

A4: Chắc chắn rồi. Trên thực tế, RCCB điện từ được ưa chuộng hơn trong các hệ thống TT vì chúng không dựa vào tham chiếu trung tính ổn định—có thể không có hoặc có trở kháng cao trong thiết lập TT.

Câu hỏi 5: Tại sao chọn CDADA cho Bộ ngắt dòng điện dư từ?

Câu trả lời 5: CDADA mang lại:

● Thiết kế điện từ tuân thủ IEC 61008-1 đích thực

● Không có thiết bị điện tử ẩn—hoạt động từ tính thuần túy

● Vỏ chống cháy cao cấp đảm bảo an toàn

● Độ tin cậy đã được chứng minh trong môi trường ô nhiễm

● Hỗ trợ OEM: định giá số lượng lớn, tài liệu chứng nhận, lấy mẫu nhanh
