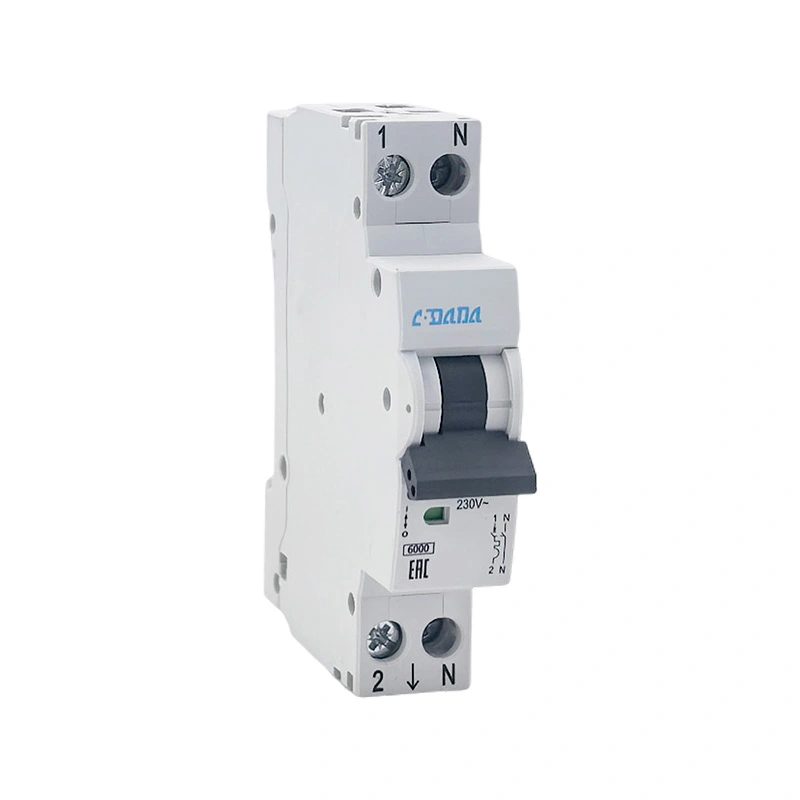

Tại sao Cầu dao loại nhỏ DPN 6KA lại quan trọng đối với việc bảo vệ điện hiện đại?

A Cầu dao loại nhỏ DPN 6KAđược thiết kế để cung cấp khả năng bảo vệ đáng tin cậy chống lại tình trạng quá tải và ngắn mạch đồng thời kết hợp kích thước nhỏ gọn với lắp đặt thực tế. Cấu hình DPN thường được kết hợp với bố trí 1P+N, trong khi 6KA đề cập đến khả năng ngắt ngắn mạch định mức 6 kA theo các tiêu chuẩn hiện hành và các điều kiện thử nghiệm được chỉ định. Hướng dẫn này giải thích ý nghĩa của Bộ ngắt mạch thu nhỏ DPN 6KA, cách thức hoạt động, tại sao khả năng ngắt của nó lại quan trọng, nơi có thể sử dụng nó, cách chọn và lắp đặt chính xác cũng như những điều người mua nên cân nhắc khi tìm nguồn cung cấp thiết bị bảo vệ mạch.

Bộ ngắt mạch thu nhỏ DPN 6KA có nghĩa là gì?

Bộ ngắt mạch thu nhỏ, thường được viết tắt là MCB, là một thiết bị chuyển mạch bảo vệ tự động được sử dụng để ngắt dòng điện khi xảy ra tình trạng bất thường. Không giống như cầu chì thông thường thường cần được thay thế sau khi vận hành, MCB thường có thể được đặt lại sau khi đã điều tra lỗi và mạch điện được coi là an toàn.

Thuật ngữDPNthường được sử dụng để mô tả một sự nhỏ gọnCấu hình 1P+N, trong đó thiết bị kết hợp bảo vệ trên dây dẫn pha đồng thời chuyển đổi dây dẫn trung tính. Sự sắp xếp chính xác bên trong và việc dây trung tính được bảo vệ hay chỉ được chuyển đổi tùy thuộc vào thiết kế sản phẩm cụ thể. Do đó, người mua nên xác minh tài liệu kỹ thuật của nhà sản xuất thay vì chỉ giải thích từ viết tắt.

các6KAđánh dấu, thường được viết là6 kA, biểu thị khả năng cắt ngắn mạch danh định là 6 kA theo tiêu chuẩn liên quan, điều kiện thử nghiệm, điện áp và thông số kỹ thuật của sản phẩm. Trong thực tế, nó cho biết mức dòng điện ngắn mạch dự kiến ​​mà cầu dao được thiết kế để ngắt một cách an toàn trong các điều kiện quy định.

Sự kết hợp giữa cấu hình nhỏ gọn và khả năng ngắt ngắn mạch được xác định này làm cho Bộ ngắt mạch thu nhỏ DPN 6KA trở nên hữu ích cho nhiều ứng dụng phân phối điện áp thấp trong đó không gian bảng điều khiển và khả năng bảo vệ mạch đáng tin cậy đều quan trọng.

Bộ ngắt mạch DPN 6KA hoạt động như thế nào?

Một bộ ngắt mạch thu nhỏ điển hình sử dụng nguyên tắc bảo vệ nhiệt và từ tính. Cơ chế nhiệt phản ứng với tình trạng quá dòng kéo dài, trong khi cơ chế từ tính nhằm phản ứng nhanh với các điều kiện sự cố dòng điện cao như đoản mạch.

• Bảo vệ quá tải:Khi dòng điện duy trì trên mức hoạt động bình thường của mạch trong một khoảng thời gian vừa đủ, cơ chế nhiệt có thể khiến cầu dao ngắt.
• Bảo vệ ngắn mạch:Dòng điện sự cố cao có thể kích hoạt cơ chế ngắt từ tính, khiến mạch điện bị gián đoạn nhanh chóng.
• Chuyển đổi thủ công:Tay cầm vận hành cho phép bật hoặc tắt mạch trong quá trình hoạt động bình thường khi sản phẩm được thiết kế cho chức năng đó.
• Cách ly lỗi:Trong bố trí DPN, dây pha và dây trung tính có thể được ngắt kết nối theo thiết kế chuyển mạch được chỉ định của thiết bị.
• Phân phối nhỏ gọn:Hệ số dạng hẹp có thể giúp các bảng điện chứa được nhiều mạch hơn trong không gian DIN-rail hạn chế.

Mục đích của cầu dao không chỉ đơn giản là để cắt điện. Nó phải ngắt dòng điện bất thường trong các điều kiện được thiết kế trong khi vẫn duy trì độ tin cậy trong quá trình hoạt động bình thường. Do đó, việc phối hợp chính xác với các thiết bị bảo vệ đầu nguồn và hạ nguồn là rất quan trọng.

Vì lý do này, việc chọn cầu dao chỉ dựa trên kích thước vật lý hoặc dòng điện danh định của nó có thể gây ra vấn đề. Thông số kỹ thuật điện hoàn chỉnh phải luôn được xem xét trước khi lắp đặt.

Tại sao công suất đột phá 6KA lại quan trọng?

Công suất cắt là một trong những thông số kỹ thuật quan trọng nhất cần hiểu khi mua một bộ ngắt mạch thu nhỏ. Định mức 6 kA có nghĩa là máy cắt có công suất ngắn mạch định mức là6.000 ampetrong các điều kiện thử nghiệm quy định.

Điều này khôngkhôngcó nghĩa là cầu dao phải liên tục mang dòng điện 6.000 A. Dòng điện định mức của cầu dao là một thông số kỹ thuật riêng. Ví dụ, cầu dao có thể có dòng điện định mức thích hợp cho đèn chiếu sáng hoặc mạch ổ cắm trong khi có khả năng ngắt ngắn mạch 6 kA.

Đối với hệ thống lắp đặt mới, dòng điện ngắn mạch dự kiến ​​tại thời điểm lắp đặt phải được đánh giá bởi chuyên gia điện có trình độ. Cầu dao được chọn phải có đủ khả năng cắt để lắp đặt và tuân thủ các yêu cầu hiện hành của địa phương.

Lợi ích chính là gì?

Bộ ngắt mạch thu nhỏ DPN 6KA được chỉ định phù hợp có thể giải quyết một số thách thức phổ biến trong các hệ thống phân phối điện nhỏ gọn.

Một lợi thế thực tế khác là việc tổ chức mạch dễ dàng hơn. Thay vì cho phép một thiết bị bảo vệ duy nhất phục vụ quá nhiều tải, một bảng phân phối được lên kế hoạch phù hợp có thể chia tải điện thành các mạch riêng lẻ. Điều này giúp việc khắc phục sự cố dễ dàng hơn và có thể giúp hạn chế tác động của lỗi đối với mạch bị ảnh hưởng.

Nó thường được sử dụng ở đâu?

Cầu dao DPN 6KA có thể được xem xét cho nhiều ứng dụng phân phối điện áp thấp, miễn là các yêu cầu về định mức điện và chứng nhận của chúng phù hợp với quá trình lắp đặt.

• Bảng phân phối dân dụng
• Hệ thống điện chung cư và tòa nhà
• Mạch chiếu sáng
• Ổ cắm và mạch đa năng
• Tòa nhà thương mại nhỏ
• Văn phòng và cơ sở bán lẻ
• Bảng điều khiển và mạch phân phối thiết bị
• Thi công hệ thống điện công nghiệp nhẹ
• Mạch phụ trợ trong tủ điện

Chúng có thể đặc biệt hữu ích trong các thiết bị phân phối nhỏ gọn nơi người lắp đặt cần cân bằng khả năng bảo vệ mạch với không gian lắp đặt sẵn có. Tuy nhiên, không bao giờ nên xác định tính phù hợp của ứng dụng chỉ từ tên sản phẩm.

Loại tải, kích thước dây dẫn, phương pháp lắp đặt, nhiệt độ môi trường, mức độ lỗi, hệ thống điện áp, bố trí nối đất và các quy định về điện cục bộ đều cần được xem xét trước khi chọn một mô hình cụ thể.

Người mua nên kiểm tra những gì trước khi lựa chọn?

Một trong những sai lầm lớn nhất khi mua hàng là chọn cầu dao chỉ dựa trên dòng điện định mức hoặc nhãn hiệu 6 kA. Việc xem xét thông số kỹ thuật đầy đủ hơn có thể giảm bớt các vấn đề về tương thích, độ trễ cài đặt và chi phí thay thế không cần thiết.

1. Dòng điện định mức:Chọn theo thiết kế mạch và tải dự kiến ​​thay vì chỉ chọn mức công suất lớn nhất hiện có.
2. Điện áp định mức:Xác nhận rằng cầu dao phù hợp với điện áp và tần số của hệ thống điện.
3. Cấu hình cực:Xác minh xem cách bố trí được yêu cầu có phải là 1P+N hay không và hiểu rõ dây dẫn nào được bảo vệ và chuyển mạch.
4. Công suất phá vỡ:Xác nhận rằng định mức 6 kA là đủ cho dòng điện sự cố dự kiến ​​tại điểm lắp đặt.
5. Đường cong chuyến đi:Kiểm tra đặc tính cắt cần thiết dựa trên hành vi tải và khởi động.
6. Tiêu chuẩn và chứng nhận:Yêu cầu các báo cáo thử nghiệm, tuyên bố và tài liệu chứng nhận có liên quan áp dụng cho thị trường mục tiêu.
7. Khả năng tương thích của thiết bị đầu cuối:Kiểm tra phạm vi kích thước dây dẫn, kết cấu đầu cuối, yêu cầu thắt chặt và khả năng tiếp cận kết nối.
8. Khả năng tương thích DIN-rail:Xác nhận rằng kích thước vật lý phù hợp với vỏ phân phối dự định.
9. Môi trường hoạt động:Xem xét nhiệt độ, độ ẩm, độ cao, bụi, độ rung và các điều kiện môi trường khác.
10. Tính nhất quán của nhà cung cấp:Đối với các dự án yêu cầu đơn đặt hàng lặp lại, hãy xác minh năng lực sản xuất và quy trình kiểm soát chất lượng.

Đối với các nhà phân phối, một yếu tố quan trọng khác cần cân nhắc là tính nhất quán của sản phẩm. Một máy cắt đáp ứng thông số kỹ thuật trong một lô hàng nhưng thay đổi đáng kể ở các lô sau có thể tạo ra rủi ro về hàng tồn kho và dự án. Do đó, người mua nên thảo luận trước về các quy trình kiểm soát chất lượng, tiêu chuẩn kiểm tra, đóng gói, ghi nhãn và các yêu cầu đặt hàng lặp lại với nhà cung cấp.

Những gì cần được xem xét trong quá trình cài đặt?

Việc lắp đặt điện phải được thực hiện bởi chuyên gia có trình độ và theo hướng dẫn của nhà sản xuất cũng như các quy định về điện hiện hành. Ngay cả bộ ngắt DPN 6KA được chỉ định chính xác cũng có thể hoạt động kém nếu được lắp đặt không đúng.

• Ngắt điện cho hệ thống lắp đặt trước khi làm việc trên thiết bị phân phối.
• Xác nhận điện áp mạch và cách bố trí dây trước khi kết nối.
• Lắp đặt cầu dao một cách an toàn trên thanh ray DIN hoặc hệ thống lắp đặt thích hợp.
• Sử dụng dây dẫn trong phạm vi kích thước quy định của nhà sản xuất.
• Áp dụng mô-men xoắn siết chặt thiết bị đầu cuối được chỉ định.
• Giữ dây dẫn định tuyến gọn gàng và tránh căng thẳng cơ học không cần thiết trên các thiết bị đầu cuối.
• Kiểm tra các kết nối pha và trung tính theo sơ đồ nối dây của sản phẩm.
• Kiểm tra xem vỏ bọc có cung cấp đủ khoảng cách, thông gió và bảo vệ hay không.
• Thực hiện các thử nghiệm điện thích hợp trước khi cấp điện cho mạch hoàn chỉnh.

Kết nối thiết bị đầu cuối đáng được quan tâm đặc biệt. Kết nối điện lỏng lẻo có thể tạo ra điện trở và nhiệt, trong khi dây dẫn được chuẩn bị không đúng cách có thể làm ảnh hưởng đến độ ổn định cơ học của kết nối. Do đó, việc lắp đặt phải tuân theo các yêu cầu về mô-men xoắn và chuẩn bị dây dẫn được chỉ định của nhà sản xuất.

Không bao giờ sử dụng cầu dao để thay thế cho thiết kế mạch thích hợp. Các thiết bị bảo vệ hoạt động như một phần của hệ thống điện hoàn chỉnh bao gồm dây dẫn, tải, bảo vệ ngược dòng, nối đất và các bộ phận an toàn khác.

DPN 6KA so sánh với cấu hình MCB thông thường như thế nào?

Việc so sánh không có nghĩa là một cấu hình nhìn chung tốt hơn. Thiết kế phù hợp phụ thuộc vào hệ thống điện, quy định của địa phương, không gian bảng điều khiển có sẵn, bố trí cách ly cần thiết và sự phối hợp với các thiết bị bảo vệ khác.

Làm thế nào hiệu suất có thể được duy trì?

Cầu dao thu nhỏ thường yêu cầu bảo trì định kỳ hạn chế, nhưng hệ thống điện xung quanh vẫn cần được kiểm tra định kỳ. Đừng bao giờ bỏ qua việc vấp ngã thường xuyên không giải thích được.

• Kiểm tra các thiết bị đầu cuối xem có dấu hiệu quá nhiệt, đổi màu hoặc hư hỏng không.
• Kiểm tra các kết nối lỏng lẻo trong quá trình bảo trì điện theo lịch trình.
• Giữ cho vỏ phân phối sạch sẽ và không có bụi hoặc hơi ẩm quá mức.
• Theo dõi các chuyến đi lặp đi lặp lại và điều tra nguyên nhân cơ bản.
• Thay thế các cầu dao có hư hỏng cơ học hoặc hoạt động bất thường.
• Không đặt lại cầu dao nhiều lần mà không xác định được nguyên nhân khiến cầu dao bị ngắt.

Cầu dao ngắt liên tục có thể cho thấy tình trạng quá tải, đoản mạch, sự cố cách điện, lỗi thiết bị, lựa chọn cầu dao không chính xác hoặc một vấn đề khác trong quá trình lắp đặt. Nhân viên có trình độ nên chẩn đoán sự cố trước khi đưa mạch trở lại hoạt động bình thường.

Nó cũng hữu ích để duy trì ghi nhãn bảng chính xác. Việc xác định rõ ràng các mạch điện có thể giúp việc kiểm tra và bảo trì trong tương lai hiệu quả hơn, đặc biệt là trong các tòa nhà thương mại và tủ điện lớn hơn.

Bạn nên mong đợi điều gì từ một nhà sản xuất đáng tin cậy?

Khi tìm nguồn cung ứng sản phẩm Bộ ngắt mạch thu nhỏ DPN 6KA để phân phối bán buôn, các dự án điện, ứng dụng OEM hoặc lắp ráp bảng điều khiển, chất lượng sản phẩm chỉ là một phần trong quyết định mua hàng. Tài liệu nhất quán, kiểm soát sản xuất, liên lạc và hỗ trợ sau bán hàng cũng có thể có tác động quan trọng đến sự thành công của dự án.

Công ty TNHH Điện lực Thượng Hải DaDalà nguồn cung cấp tiềm năng cho khách hàng đang tìm kiếm sản phẩm bảo vệ điện và các giải pháp ngắt mạch liên quan. Khi đánh giá bất kỳ nhà sản xuất nào, người mua nên yêu cầu bảng dữ liệu sản phẩm và tài liệu tuân thủ hiện hành, làm rõ cấu hình mẫu chính xác cũng như xác nhận các yêu cầu sản xuất và kiểm tra trước khi đặt hàng số lượng lớn.

Đối với các nhà nhập khẩu và phân phối, việc giao tiếp là đặc biệt quan trọng. Trước khi xác nhận mua hàng, điều hữu ích là thiết lập chính xác mẫu sản phẩm, thông số kỹ thuật điện, số lượng, phương pháp đóng gói, ghi nhãn, yêu cầu giao hàng, quy trình kiểm tra và tài liệu. Điều này giúp giảm bớt sự hiểu lầm giữa người mua, nhà sản xuất và khách hàng cuối cùng.

Câu hỏi thường gặp

1. 6KA có nghĩa là gì trên cầu dao mini?

6KA, thường được viết là 6 kA, biểu thị khả năng ngắt ngắn mạch định mức là 6.000 ampe trong các điều kiện thử nghiệm được chỉ định. Đây không phải là dòng điện hoạt động bình thường của máy cắt.

2. DPN có nghĩa là gì trong cầu dao?

DPN thường được liên kết với cấu hình 1P+N. Chức năng bảo vệ và chuyển mạch chính xác phụ thuộc vào thiết kế của nhà sản xuất nên cần kiểm tra datasheet sản phẩm trước khi lắp đặt.

3. Cầu dao 6 kA có phù hợp với mọi hệ thống điện không?

Không. Công suất cắt phải phù hợp với dòng điện ngắn mạch dự kiến ​​tại vị trí lắp đặt. Điện áp định mức, dòng điện, đặc tính ngắt, điều kiện lắp đặt và các quy định hiện hành cũng phải được xem xét.

4. 6 kA có nghĩa là máy cắt có thể mang dòng điện liên tục 6.000 A phải không?

Không. Giá trị 6 kA liên quan đến khả năng ngắt ngắn mạch chứ không phải khả năng mang dòng điện liên tục. Dòng điện định mức là một thông số kỹ thuật riêng biệt.

5. Có thể sử dụng cầu dao DPN 6KA trong các tủ phân phối dân dụng không?

Nó có thể phù hợp cho một số ứng dụng dân dụng nhất định khi các yêu cầu về xếp hạng, cấu hình, kích thước, chứng nhận và lắp đặt về điện của sản phẩm phù hợp với mạch điện và các quy định của địa phương.

6. Tôi nên cung cấp thông tin gì khi yêu cầu báo giá?

Cung cấp dòng điện định mức, điện áp định mức, cấu hình cực, đặc tính ngắt, khả năng cắt, số lượng, thị trường mục tiêu, tiêu chuẩn hiện hành, yêu cầu đóng gói và mọi yêu cầu về OEM hoặc ghi nhãn theo yêu cầu. Điều này giúp nhà cung cấp đánh giá yêu cầu hiệu quả hơn.

7. Tại sao cầu dao mini bị ngắt liên tục?

Việc vấp ngã nhiều lần có thể do quá tải, đoản mạch, thiết bị bị lỗi, sự cố về dây điện, lựa chọn cầu dao không phù hợp hoặc các lỗi điện khác. Nguyên nhân phải được xác định bởi nhân viên có trình độ thay vì cài đặt lại cầu dao nhiều lần.

8. DPN có giống cầu dao hai cực không?

Không nhất thiết phải như vậy. Mặc dù thiết bị DPN có thể liên quan đến chuyển mạch pha và trung tính, nhưng cách bố trí chuyển mạch và bảo vệ bên trong của nó có thể khác với thiết bị bảo vệ hai cực thông thường. Luôn kiểm tra sơ đồ nối dây và thông số kỹ thuật của nhà sản xuất.

9. Sự khác biệt giữa dòng điện định mức và khả năng cắt là gì?

Dòng điện định mức liên quan đến dòng điện mà cầu dao được thiết kế để mang trong quá trình hoạt động bình thường trong các điều kiện xác định. Khả năng cắt liên quan đến khả năng ngắt dòng điện ngắn mạch xác định một cách an toàn.

10. Thông số kỹ thuật quan trọng nhất khi đặt mua cầu dao DPN 6KA là gì?

Không có thông số kỹ thuật duy nhất áp dụng cho mọi cài đặt. Dòng điện định mức, điện áp, cấu hình cực, đặc tính ngắt, khả năng cắt, tiêu chuẩn áp dụng, kích thước vật lý và điều kiện lắp đặt đều phải được kiểm tra cùng nhau.

Liên hệ với chúng tôi để biết giải pháp Cầu dao loại nhỏ DPN 6KA

Việc lựa chọn cầu dao phù hợp cuối cùng là việc kết hợp hiệu suất bảo vệ với các yêu cầu thực tế của việc lắp đặt điện. Bộ ngắt mạch thu nhỏ DPN 6KA có thể mang đến sự kết hợp thực tế giữa cấu hình nhỏ gọn, bảo vệ quá tải, khả năng ngắt ngắn mạch và quản lý mạch thuận tiện khi được chỉ định và lắp đặt chính xác.

Nếu bạn đang tìm nguồn cung ứngCầu dao loại nhỏ DPN 6KAsản phẩm dành cho tủ phân phối, dự án điện, ứng dụng OEM hoặc cung cấp bán buôn,Công ty TNHH Điện lực Thượng Hải DaDacó thể cung cấp thông tin sản phẩm và thảo luận về các yêu cầu kỹ thuật của bạn.Liên hệ với chúng tôivới định mức hiện tại, điện áp, số lượng, ứng dụng và thị trường đích mà bạn yêu cầu để thảo luận về giải pháp phù hợp. Liên hệ với Shanghai DaDa Electric Co., Ltd. để thảo luận về thông số kỹ thuật, mẫu, đơn đặt hàng số lượng lớn và yêu cầu của dự án.
