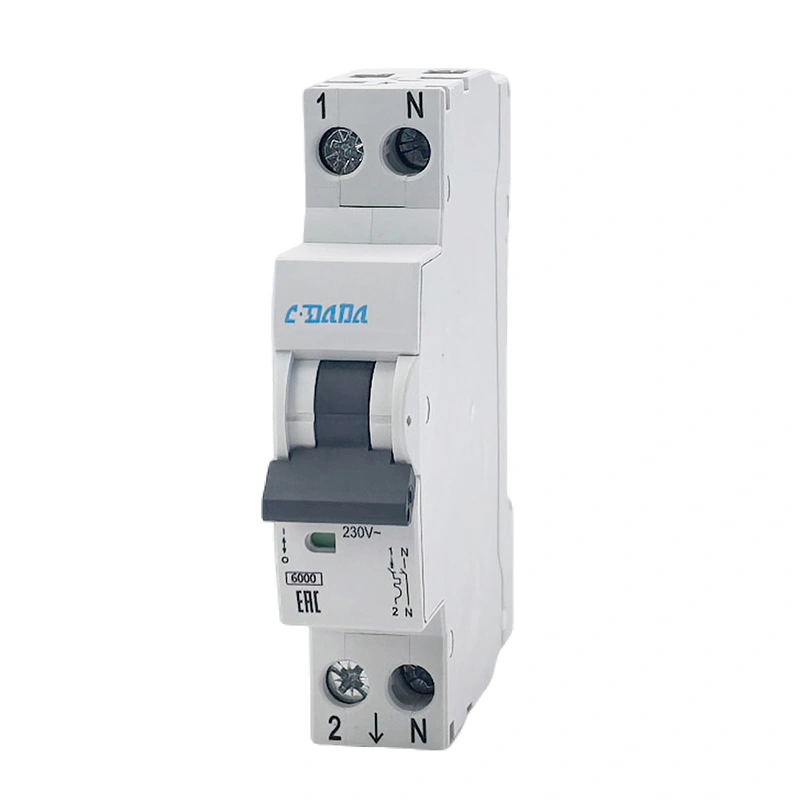

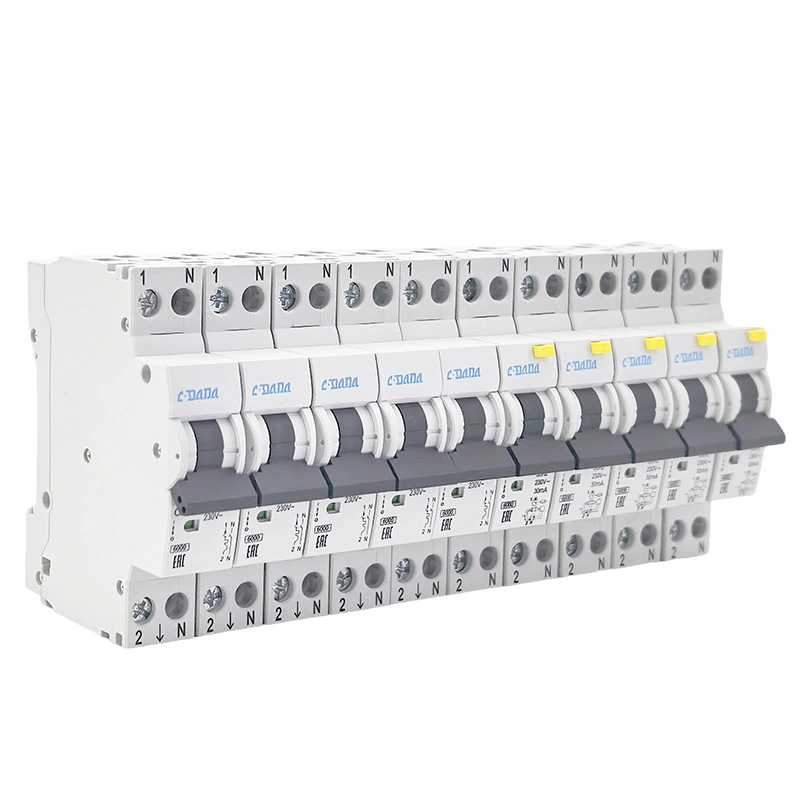

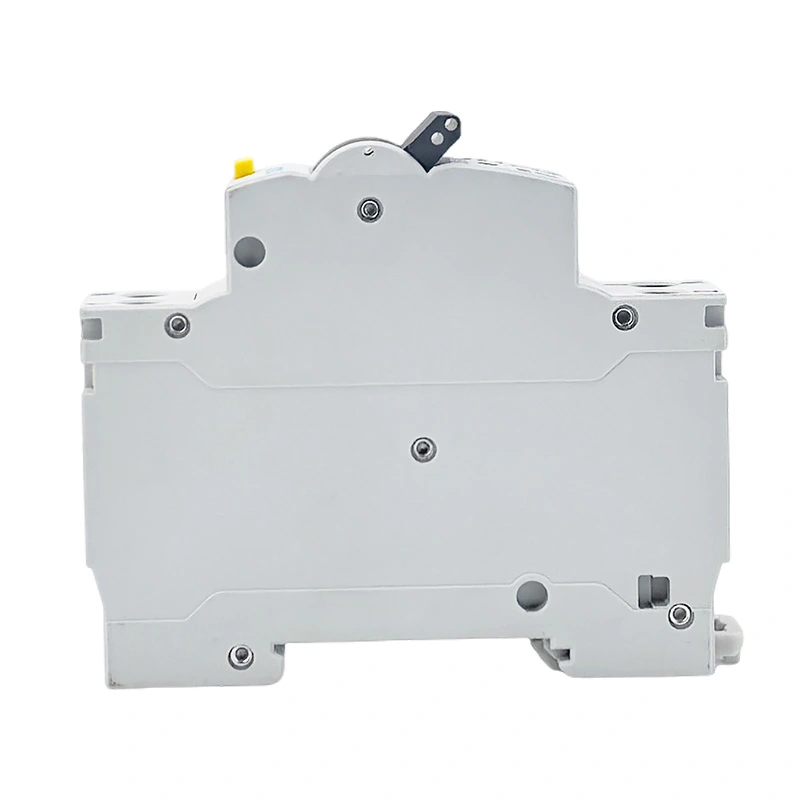

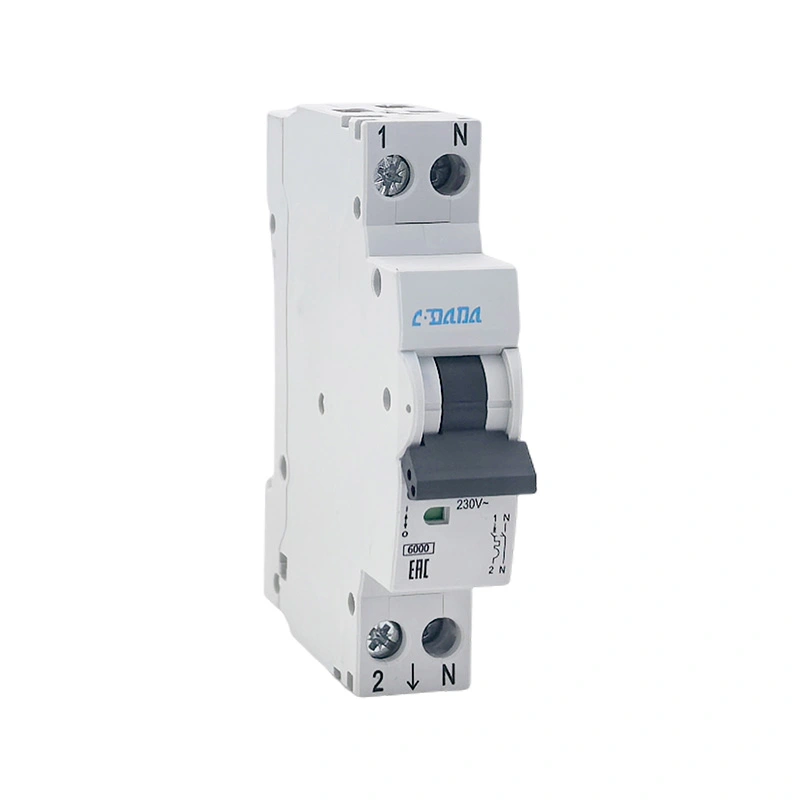

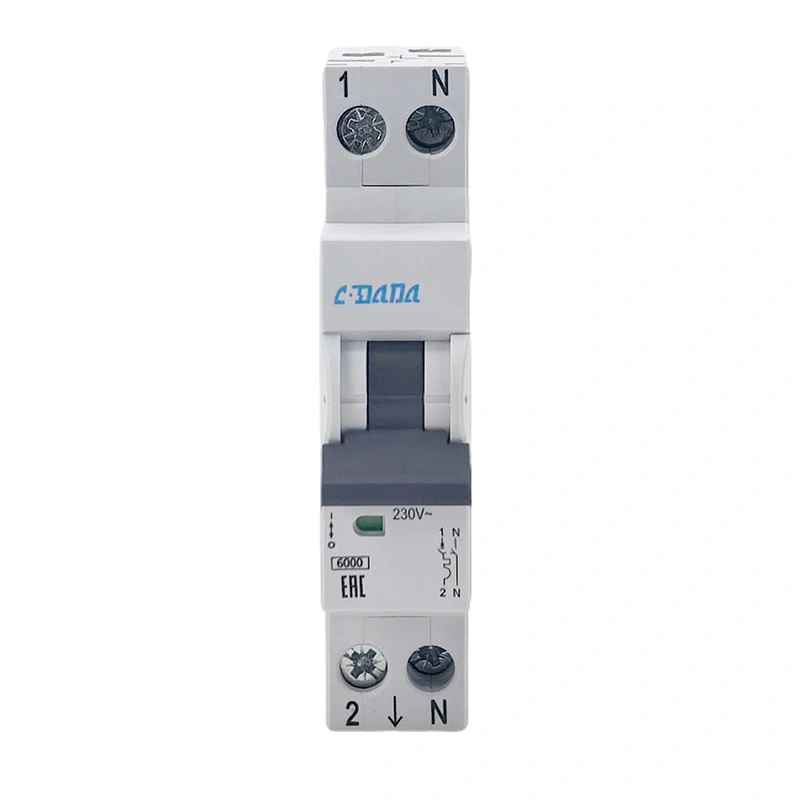

Cầu dao loại nhỏ DPN 6KA
Model:DAB7N
Bộ ngắt mạch thu nhỏ CDADA DPN 6KA hoàn hảo cho việc mua sắm số lượng lớn, bộ ngắt mạch thu nhỏ 1P+N chất lượng cao tuân thủ IEC60898-1 để bảo vệ mạch an toàn trong gia đình và thương mại. Nó sử dụng thiết kế điểm ngắt kép và ngắt nhiệt từ ổn định, dễ lắp đặt trên đường ray DIN và bảo trì đơn giản. Nó kết hợp cấu trúc đáng tin cậy với tuổi thọ dài, đảm bảo cung cấp điện an toàn cho các hệ thống điện hạ thế khác nhau.
Bộ ngắt mạch thu nhỏ CDADA DAB7N DPN 6KA là bộ ngắt mạch thu nhỏ ngắt kép 1P + N chuyên nghiệp được phát triển độc lập bởi Shanghai DADA Electric, một nhà sản xuất đáng tin cậy với hơn 40 năm kinh nghiệm. Với công suất cắt cao 6kA, hoạt động đồng bộ và thiết kế N-pole “làm trước, ngắt sau”, nó cải thiện hiệu quả hiệu suất dập hồ quang và bảo vệ an toàn cho mạch điện và thiết bị. Được sử dụng rộng rãi trong các hộp phân phối, trang trí nhà cửa, nguồn điện thương mại và mạch chiếu sáng, đây là lựa chọn hàng đầu cho người mua, nhà phân phối và khách hàng OEM toàn cầu.
Ưu điểm của MCB DPN 6KA là gì?
★ Cấu trúc DPN 1P+N, điểm ngắt kép, an toàn hơn và đáng tin cậy hơn
★ Cực N đóng trước, gãy sau, nâng cao khả năng cắt hồ quang
★ Công suất cắt thực 6kA, bảo vệ ngắn mạch mạnh mẽ
★ Chiều rộng 17,8mm nhỏ gọn, tiết kiệm không gian tủ
★ Đường cong cắt B/C có sẵn cho các tải khác nhau
★ Cấp bảo vệ IP20, an toàn khi chạm vào
★ Phạm vi nối dây rộng: cáp linh hoạt 1–25 mm²
★ Gắn ray DIN, lắp đặt nhanh và ổn định
★ Khả năng chịu nhiệt độ cao và thấp: -25oC ~ + 50oC
★ Tuổi thọ cơ học cao lên tới 20.000 lần
Ứng dụng
Cầu dao thu nhỏ CDADA DPN 6KA được sử dụng rộng rãi trong:
★ Nhà ở, chung cư, biệt thự, trang trí nhà cửa
★ Văn phòng, cửa hàng, khách sạn, trường học, bệnh viện
★ Mạch chiếu sáng, ổ cắm điện, thiết bị điện nhỏ
★ Đồ gia dụng: máy nước nóng, máy điều hòa, máy sưởi điện
★ Xây dựng lại mạch cũ và nâng cấp hộp phân phối
★ Hệ thống phân phối điện hạ thế thương mại và dân dụng
Bảng thông số kỹ thuật
| Mục | Đặc điểm kỹ thuật |
| Người mẫu | DAB7N-40 |
| Tên sản phẩm | MCB DPN 6KA |
| Tiêu chuẩn | IEC60898-1 |
| Người Ba Lan | 1P+N (2P) |
| Công suất đột phá | 6kA |
| Xếp hạng hiện tại | 6A,16A,20A,25A,32A,40A |
| Điện áp định mức | AC 220/230/240V |
| Tính thường xuyên | 50/60Hz |
| Đường cong vấp ngã | B/C |
| Điện áp cách điện | 500V |
| Điện áp xung | 4kV |
| Mức độ bảo vệ | IP20 |
| Cuộc sống cơ khí | 20.000 lần |
| Đời sống điện | 6.000 lần |
| Mô-men xoắn đầu cuối | 1,5N·m |
| Công suất dây | 1–25 mm² |
| Nhiệt độ hoạt động | -25oC ~ +50oC |
| Kích thước | 82,5×73,2×17,8mm |
Kích thước phác thảo
★ Chiều dài: 82,5mm
★ Chiều cao: 73,2mm
★ Chiều rộng: 17,8mm (chiều rộng 1 mô-đun tiêu chuẩn)

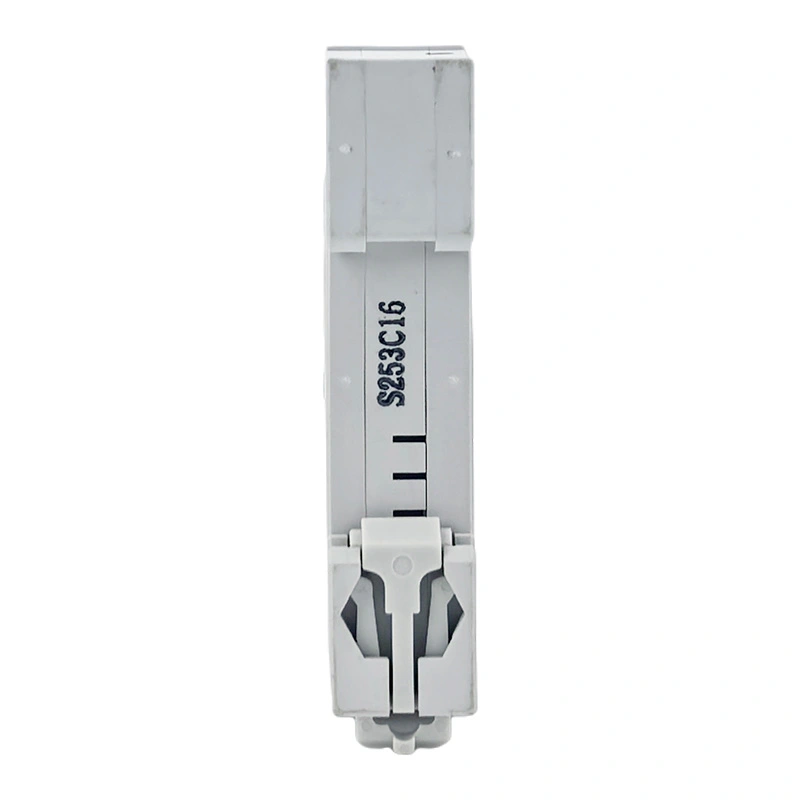

★ Lắp đặt: Đường ray DIN 35mm
★ Đi dây: thích hợp cho cáp cứng/linh hoạt 1–25mm²
★ Độ dày thanh cái: 0,8–2 mm
Mục kiểm tra tiêu chuẩn
★ 1.13Trong thử nghiệm không vấp ngã ( ≥1 giờ)
★ 1,45Trong thử nghiệm vấp ngã (<1 giờ)
★ 2.55Trong thử nghiệm hành động quá tải
★ Thử nghiệm cắt tức thời từ tính (3In/5In đối với đường cong B/C)
★ Kiểm tra điện áp chịu được điện môi
★ Kiểm tra độ tăng nhiệt độ
★ Kiểm tra khả năng cắt ngắn mạch (6kA)
★ Kiểm tra tuổi thọ cơ và điện
★ Thử nghiệm vận hành ở nhiệt độ cao và thấp

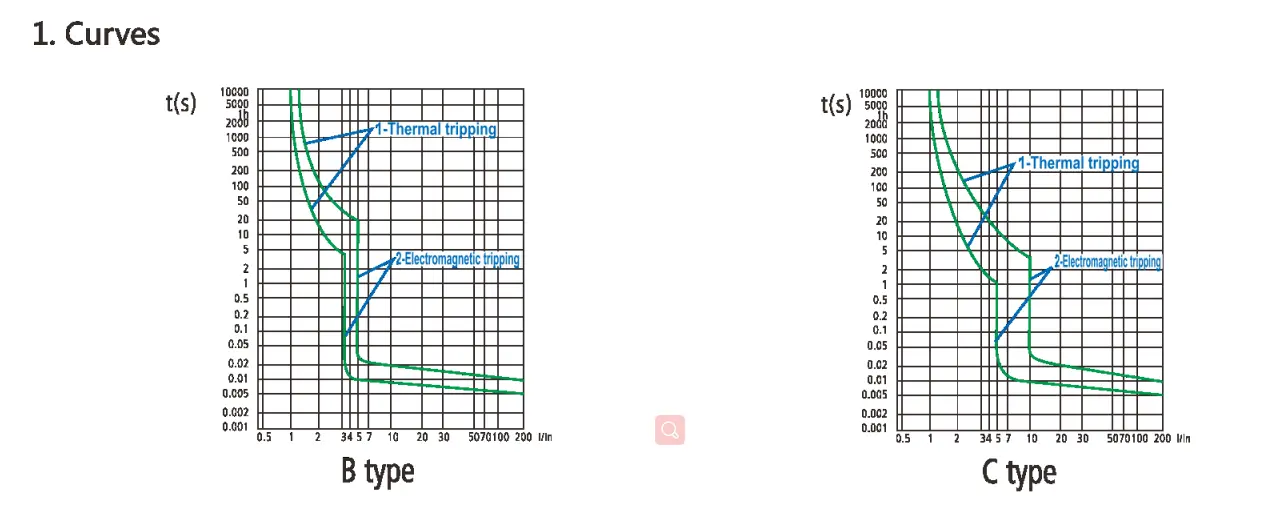

Đường cong đặc trưng vấp ngã
IEC 60898-1
Phát hành từ tính
Khi xảy ra đoản mạch, việc cắt tức thời được thực hiện nhờ một nam châm có lõi sắt. Theo tiêu chuẩn IEC60898, sản phẩm này có thể được chia thành ba loại: B, C và D.
|
|
Kiểm tra hiện tại | Thời gian vấp ngã | Ứng dụng |
| Đường cong B | 3ln 5ln |
0.1 |
Loại B chỉ áp dụng cho tải chủ động: -Máy sưởi điện-Máy nước nóng-Lò sưởi điện |
| Đường cong C | 5Trong 10ln |
0.1 |
Loại C phù hợp với tải thông thường: -Đèn -Ổ cắm điện -Động cơ công suất nhỏ |
Giải phóng nhiệt
●Khi mạch xảy ra tình trạng quá tải, dải lưỡng kim của cầu dao sẽ bị uốn cong do nhiệt, khiến các tiếp điểm bị ngắt kết nối và dẫn đến ngắt nhiệt;
●Tiêu chuẩn IEC xác định phạm vi thời gian cắt đối với các dòng điện quá tải khác nhau;
●Nhiệt độ môi trường thử nghiệm tham chiếu là 30 °C.
| Kiểm tra hiện tại | Thời gian vấp ngã |
| 1,13ln | t z 1h(trong ≦ 63A) |
| 1,45ln | t<1h(Trong ≦ 63A) |
| 2,55ln | 1s<1h<60s(In<32A)1s |

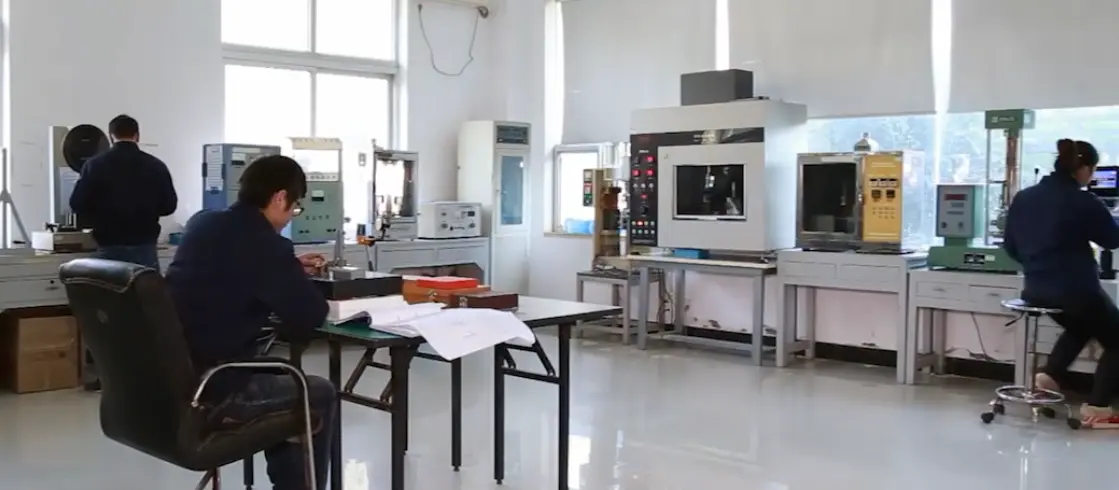

Quy trình kiểm soát chất lượng
1. Kiểm tra và xác minh chứng nhận nguyên liệu thô
2. Tự động ép phun & dập kim loại chính xác
3. Lắp ráp và hiệu chuẩn bán thành phẩm
4. Kiểm tra đặc tính vấp đầy đủ 100%
5. Chịu được điện áp và kiểm tra hiệu suất cách điện
6. Kiểm tra lão hóa ở nhiệt độ cao và thấp
7. Kiểm tra hình thức, kích thước và logo
8. Kiểm tra bao bì và lô hàng cuối cùng
Đóng gói & Vận chuyển
★ Thùng carton tiêu chuẩn xuất khẩu có lớp lót chống sốc
★ Hộp nhóm được đóng gói để tránh trầy xước
★ Nhãn rõ ràng: model, dòng điện, cực, số lượng, chứng nhận
★ Thích hợp cho vận chuyển đường biển, đường hàng không và đường bộ
★ Hỗ trợ bao bì OEM, logo và nhãn tùy chỉnh
Trường hợp thành công của khách hàng
CDADA MCB DPN 6KA đã được xuất khẩu sang hơn 50 quốc gia và khu vực:
★ Cung cấp số lượng lớn dài hạn cho các nhà phân phối Châu Âu và Châu Á
★ Dự án cải tạo mạch điện gia đình ở Trung Đông và Châu Phi
★ Hợp tác OEM với các thương hiệu điện quốc tế nổi tiếng
★ Hỗ trợ phân phối điện cho các nhà phát triển bất động sản
★ Đơn hàng ổn định từ các nhà thầu điện và tích hợp hệ thống
Tại sao chọn DADA Electric?
★ Hơn 40 năm kinh nghiệm chuyên môn trong lĩnh vực R&D và sản xuất cầu dao
★ 90% linh kiện cốt lõi được sản xuất nội bộ, kiểm soát chất lượng ổn định
★ Được chứng nhận ISO9001, tuân thủ đầy đủ các tiêu chuẩn quốc tế
★ Đầy đủ các chứng nhận: CE, CB, CCC,..
★ Năng lực sản xuất lớn, giao hàng nhanh cho đơn hàng số lượng lớn
★ Hỗ trợ kỹ thuật và dịch vụ hậu mãi chuyên nghiệp
★ Chấp nhận tùy chỉnh OEM & ODM để đáp ứng nhu cầu thị trường
★ Hệ thống hậu cần toàn cầu, giao hàng an toàn và đúng hẹn
