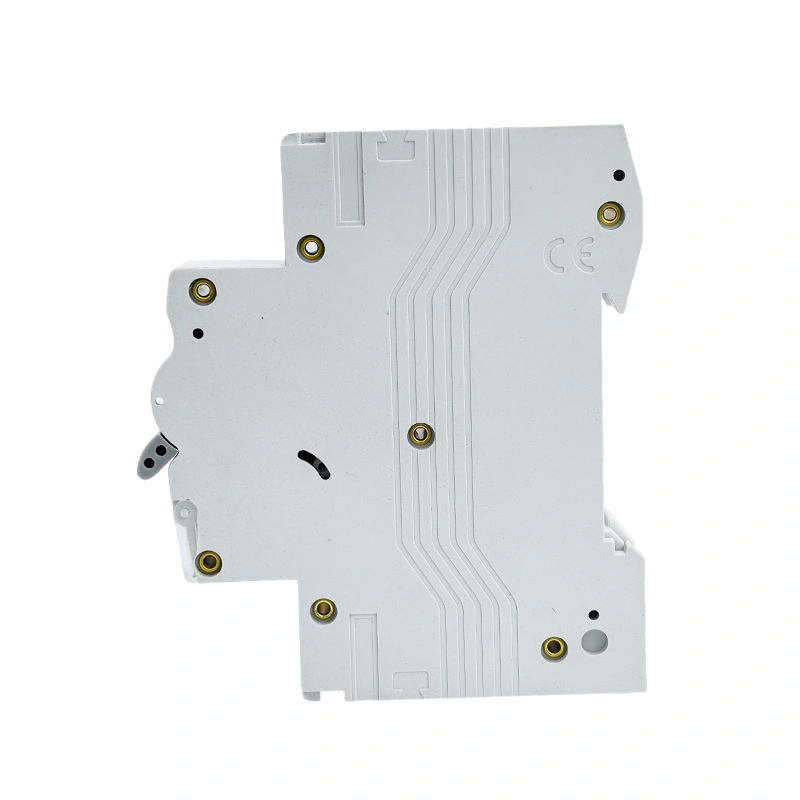

Bộ ngắt mạch thu nhỏ 6KA 10kA

Bộ ngắt mạch thu nhỏ 6KA 10kA (MCB) dòng ALF-63N/H, phù hợp với tiêu chuẩn IEC60898, MCB có đặc tính là hiệu suất đáng tin cậy, chức năng bảo vệ chính xác, thời gian nhả ngắn và khả năng ngắt cao, khối lượng nhỏ. Nó được sử dụng rộng rãi trong trường hợp quá tải của công tắc tơ, thiết bị đóng cắt và thiết bị điện.

Hãy liên hệ với CDADA và chọn chúng tôi làm nhà sản xuất của bạn, chúng tôi có thể cung cấp dịch vụ OEM/ODM.

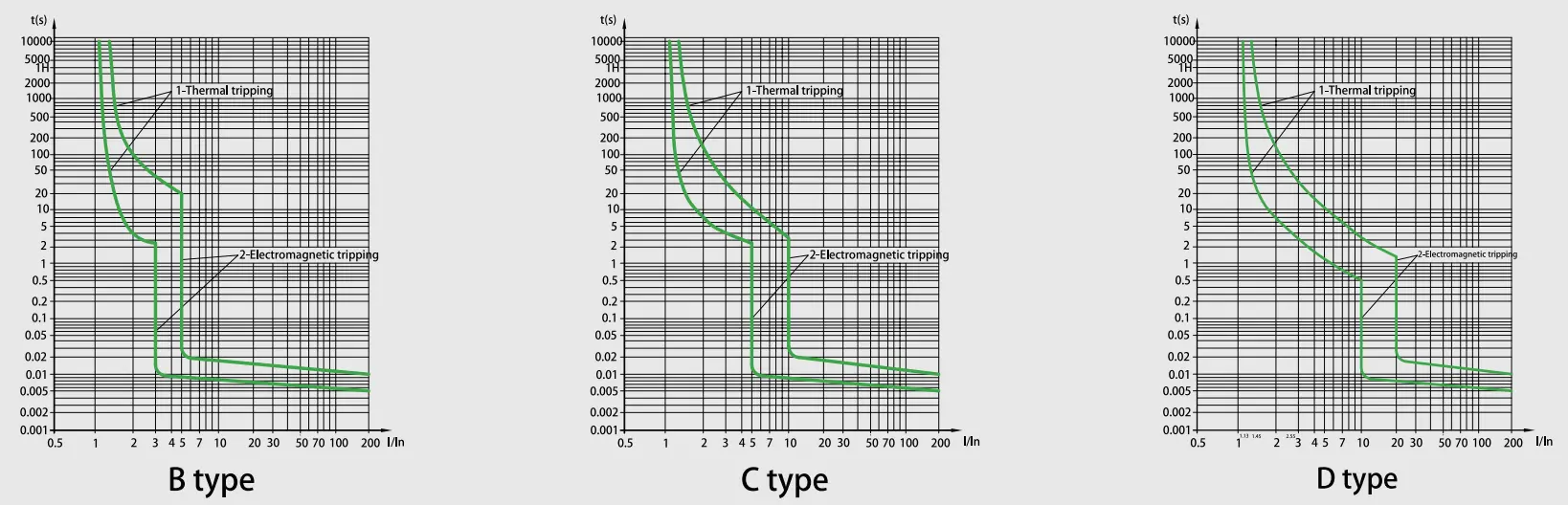

Đường cong đặc trưng

Thông số kỹ thuật

Bộ ngắt mạch loại nhỏ ALF-63N/H Series 6KA 10kA
Tiêu chuẩn	EN/IEC60898-1
Công suất phá vỡ (kA)	6,10
Sự bảo vệ	Chống quá tải và ngắn mạch
Dòng điện định mức(A)Trong	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Điện áp định mức (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Điện áp chịu xung định mức Uimp(kV)	4
Điện áp cách điện định mức Ui(V)	500
Cass giới hạn năng lượng	3
Nhiệt độ môi trường (°C)	-25~+40, độ ẩm tối đa 95%
Giới hạn vận hành nhiệt	1.13xln Không bị vấp trong vòng một giờ
	1,45xIn vấp ngã trong vòng một giờ
Vận hành từ tính	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Số cực	1P,1P+N,2P,3P,3P+N và 4P
Loại chuyến đi	Giải phóng nhiệt/từ tính
Công suất thiết bị đầu cuối	16mm2 linh hoạt hoặc 25mm2 cứng nhắc với dòng định mức 25A
	25mm²linh hoạt hoặc 35mm²cứng từ xếp hạng 32A đến 63A
mức độ bảo vệ	IP20
Cài đặt	Gắn trên đường ray DIN 35mm
Chiều rộng	17,8mm mỗi cực

Đặc tính nhả cầu dao

KHÔNG.	Dòng phát hành định mức (A)	Trạng thái ban đầu	Kiểm tra hiện tại	Thời gian quy định	Kết quả thu được	Bình luận
1	1-63	trạng thái lạnh	1.13Trong	t<1h	Không có chuyến đi
2	1-63	theo bài kiểm tra trước	1,45ln	t<1 giờ	chuyến đi	Thiết lập dòng điện ổn định đến giá trị được chỉ định trong 5 giây
3	Trong 32	trạng thái lạnh	2,55In	1s	chuyến đi
	Trong>32
4	1-63	trạng thái lạnh	3Trong	t<0,1s	Không có chuyến đi	loại B
			5Trong	t<0,1 giây	chuyến đi	loại B
			5Trong 10ln	t<0,1s	Không có chuyến đi	loại C
			10In	t<0,1 giây	chuyến đi	loại C
			20ln	t<0,1s	Không có chuyến đi	loại D
				t<0,1 giây	chuyến đi	loại D

Độ bền (Hoạt động)

Loại	Chu kỳ hoạt động	Tần số hoạt động	Đánh giá hiện tại
Độ bền điện	4000	240/giờ	1-32
		120/giờ	40-63
Độ bền cơ học	10000	240/giờ	1-63

Đặc trưng

★ Khả năng cắt ngắn mạch cực cao

Công nghệ điều khiển hồ quang tiên tiến đạt được khả năng ngắt cao hơn so với tiêu chuẩn ngành, đảm bảo khả năng bảo vệ đáng tin cậy cho hệ thống điện cấp công nghiệp trong điều kiện sự cố khắc nghiệt.

★ Giao diện kết nối chế độ kép

Thiết kế đầu cuối lai tích hợp hỗ trợ cả đế cắm thanh cái cứng và kẹp cáp linh hoạt, cho phép thích ứng không cần dụng cụ với các tình huống lắp đặt đa dạng đồng thời giảm 40% thời gian đi dây.

★ Cơ chế lưu trữ năng lượng để kéo dài tuổi thọ

Hệ điều hành được hỗ trợ bằng lò xo với độ bền 10.000 chu kỳ cơ học, có công nghệ bù hao mòn

★ Vỏ composite tiên tiến

với các đặc tính chống cháy, chịu nhiệt và chống xung tích hợp các buồng dập tắt hồ quang để ngăn chặn các sự kiện lỗi.

★ Cấu trúc liên kết giới hạn dòng điện động

Việc ngăn chặn năng lượng truyền qua thông minh giúp giảm dòng điện sự cố cực đại tới 65-80%, cho phép tối ưu hóa thông số kỹ thuật của thiết bị hạ lưu với tiềm năng giảm 30% chi phí toàn hệ thống.

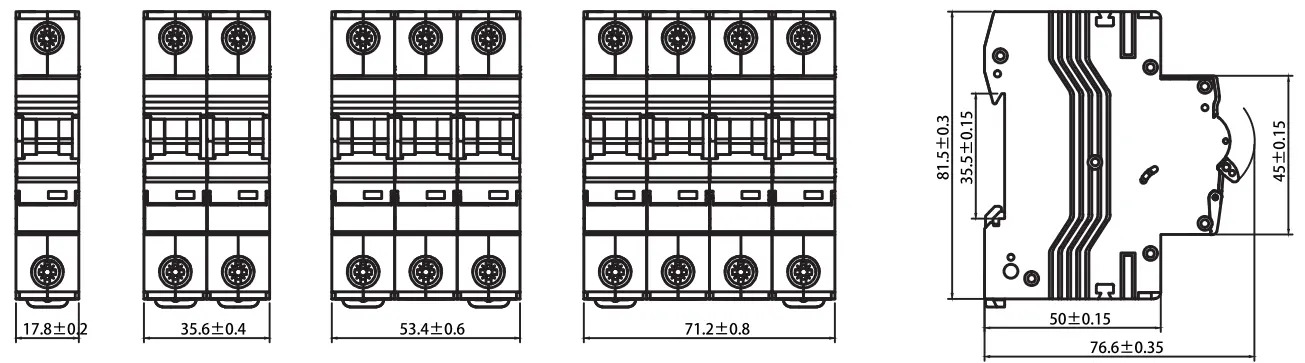

kích thước phác thảo

Kịch bản ứng dụng

★ Khu dân cư: Đơn vị tiêu dùng và bảng phân phối an toàn cho gia đình.

★ Công nghiệp: Bảo vệ contactor, thiết bị đóng cắt và các thiết bị điện nặng.

★ Thương mại: Tòa nhà văn phòng và trung tâm mua sắm yêu cầu độ tin cậy cao.

Kiểm soát chất lượng & kiểm tra tiêu chuẩn

★ Mỗi MCB CDADA đều trải qua quá trình kiểm tra nghiêm ngặt để đảm bảo tuân thủ tiêu chuẩn IEC60898-1:

★ Kiểm tra vấp ngã do nhiệt: Đã xác minh ở mức 1,13In (không chuyến đi) và 1,45In (hành trình trong vòng 1 giờ).

★ Thử nghiệm vấp ngã từ tính: Thử nghiệm giải phóng chính xác các đặc tính B, C và D.

★ Độ bền điện: Đã được kiểm tra trong 4.000 chu kỳ hoạt động.

★ Độ bền cơ học: Đã được xác minh sau 10.000 chu kỳ.

Sức mạnh & Hỗ trợ của Nhà máy

Shanghai DADA Electric Co., Ltd. là nhà sản xuất hàng đầu với dây chuyền sản xuất tiên tiến và đội ngũ kỹ thuật chuyên nghiệp. Chúng tôi cung cấp:

★ Dịch vụ OEM/ODM tùy chỉnh cho các thương hiệu toàn cầu.

★ Thiết bị kiểm tra hiện đại để đảm bảo giao hàng không có khuyết tật.

★ Hỗ trợ Hậu cần Toàn cầu: Tối ưu hóa việc đóng gói cho vận chuyển đường biển và đường hàng không để đảm bảo sản phẩm đến nơi trong tình trạng hoàn hảo.
