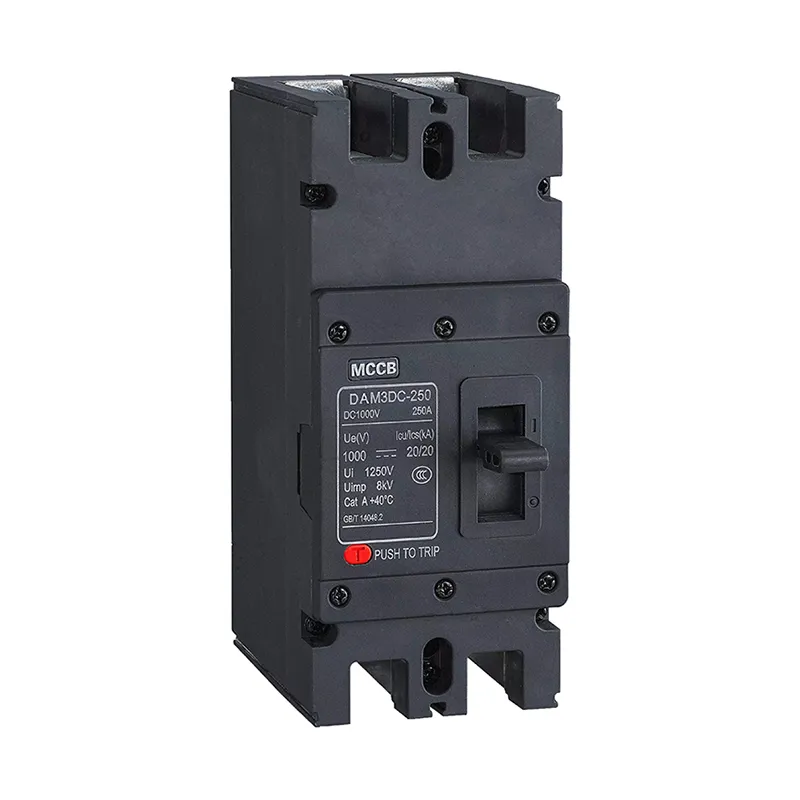

Bộ ngắt mạch vỏ đúc 1000V DC

Được thiết kế để đáp ứng nhu cầu khắt khe của các hệ thống năng lượng tái tạo hiện đại, Bộ ngắt mạch vỏ đúc CDADA DAM3PV Series 1000V DC mang lại khả năng bảo vệ quá tải và ngắn mạch mạnh mẽ trong lưới điện DC và lắp đặt quang điện (PV) lên đến DC 1500V và 800A. Shanghai DADA Electric CO., LTD., với tư cách là nhà sản xuất, DC MCCB hiệu suất cao của chúng tôi được tối ưu hóa đặc biệt cho các trang trại năng lượng mặt trời, nhà máy lưu trữ pin, cơ sở hạ tầng sạc EV và lưới điện siêu nhỏ DC công nghiệp.

Không giống như cầu dao AC, dòng DAM3PV có hệ thống dập hồ quang chuyên dụng giúp ngắt an toàn các hồ quang DC năng lượng cao—quan trọng trong các hệ thống có điện áp không đổi và hồ quang không tự dập tắt. Với điện áp làm việc định mức 1000V hoặc 1500V DC, nó hỗ trợ cả kiến ​​trúc năng lượng mặt trời dân dụng/thương mại (1000V) và quy mô tiện ích (1500V).

Có sẵn ở các cấu hình 2P, 3P và 4P, DAM3PV cung cấp dòng điện khung từ 250A đến 800A và dòng điện định mức có thể điều chỉnh (ví dụ: 100A–250A cho 250 khung hình). Nó cung cấp khả năng cắt tối đa lên tới 40kA (ở điện áp thấp hơn) và 20kA ở 1000V/1500V DC, đảm bảo giải phóng lỗi đáng tin cậy ngay cả trong các mảng lớn. Bộ ngắt bao gồm chức năng cách ly tích hợp, cấp bảo vệ IP20 và hỗ trợ vận hành bằng tay hoặc bằng điện, cùng với các tiếp điểm phụ, ngắt shunt và cảnh báo để giám sát và điều khiển từ xa.

Được chứng nhận theo tiêu chuẩn quốc tế và được chế tạo cho môi trường khắc nghiệt (Mức độ ô nhiễm 3, –5°C đến +40°C), CDADA DAM3PV là lựa chọn an toàn, có thể mở rộng và sẵn sàng cho tương lai để bảo vệ nguồn DC.

Thông số kỹ thuật chính

Tại sao nên chọn Bộ ngắt mạch vỏ đúc CDADA 1000V DC?

★ Công nghệ ngắt hồ quang DC đích thực

Máng hồ quang và hệ thống phun từ tính được thiết kế đặc biệt đảm bảo ngắt an toàn các sự cố DC điện áp cao—không phải là máy cắt AC cải tiến.

★ Tối ưu hóa năng lượng mặt trời cho hệ thống 1000V & 1500V

Bao gồm tất cả các điện áp chính của chuỗi quang điện, từ mái nhà đến quy mô tiện ích, với sự kết hợp cực/điện áp rõ ràng.

★ Công suất cắt cao ở điện áp hệ thống

20kA ở 1000V DC đáp ứng các yêu cầu IEC cho các nhà máy năng lượng mặt trời lớn—đảm bảo sự phối hợp có chọn lọc với các thiết bị hạ lưu.

★ Tích hợp cách ly + Phụ kiện

Chức năng vừa là thiết bị bảo vệ vừa là bộ cách ly bảo trì; hỗ trợ ngắt từ xa và phản hồi trạng thái thông qua các mô-đun tùy chọn.

★ Mạnh mẽ cho môi trường khắc nghiệt

Xếp hạng mức độ ô nhiễm 3 và phạm vi nhiệt độ rộng khiến nó phù hợp cho việc lắp đặt trên sa mạc, ven biển hoặc trên sân thượng.

★ Tuân thủ & Hỗ trợ Toàn cầu

Được thiết kế theo tiêu chuẩn IEC, được hỗ trợ bởi đội ngũ kỹ thuật của Shanghai DADA, có tài liệu bằng tiếng Anh cho các dự án quốc tế.

Ứng dụng điển hình

Trang trại năng lượng mặt trời quy mô tiện ích: Bảo vệ phía DC ở đầu vào bộ kết hợp hoặc biến tần

PV trên mái nhà thương mại: tập hợp chuỗi 1000V và cách ly lỗi

Hệ thống lưu trữ năng lượng bằng pin (BESS): Bảo vệ bus DC

Trạm sạc nhanh EV: Phân phối DC công suất cao

Lưới điện DC Đường sắt & Viễn thông: Bảo vệ mạch điện dự phòng đáng tin cậy

Tại sao chọn CDADA?

★ chúng tôi có dòng sản phẩm "Solar DC" chuyên dụng, bao gồm bộ ngắt mạch DC, cầu chì, SPD và bộ kết hợp được thiết kế cho các yêu cầu riêng của hệ thống quang điện.

★ Dịch vụ OEM (thương hiệu của bạn trên các sản phẩm của chúng tôi) và dịch vụ ODM (thiết kế tùy chỉnh) là thế mạnh của chúng tôi. Chúng tôi hỗ trợ ghi nhãn riêng và đóng gói tùy chỉnh.

★ Ưu điểm chính của chúng tôi là:

1) Hoàn thành các chứng chỉ quốc tế,

2) Khả năng OEM / ODM mạnh mẽ,

3) Tỷ lệ hiệu suất chi phí cao,

4) Năng lực sản xuất quy mô lớn đáng tin cậy,

5) Kinh nghiệm xuất khẩu sâu rộng.

Câu hỏi thường gặp

Câu hỏi 1: Tôi có thể sử dụng AC MCCB cho hệ mặt trời 1000V DC không?

Đ1: Hoàn toàn không. Máy cắt AC không thể ngắt dòng điện một chiều một cách đáng tin cậy do không có điểm giao nhau bằng 0. Điều này có nguy cơ gây ra sự cố nghiêm trọng, hỏa hoạn hoặc hư hỏng thiết bị. Luôn sử dụng MCCB được DC chứng nhận như CDADA DAM3PV.

Câu hỏi 2: Sự khác biệt giữa DAM3PV-250 và DAM3PV-400HU là gì?

Câu trả lời 2: Hậu tố “HU” biểu thị hiệu suất cao hơn—bao gồm khả năng kiểm soát hồ quang nâng cao, các đầu nối lớn hơn và khả năng tương thích với nắp ngăn hồ quang. Mô hình HU được khuyên dùng cho các ứng dụng năng lượng mặt trời quan trọng.

Câu 3: Tôi có cần nắp hồ quang không?

A3: Rất khuyến khích để trong tủ kín. “Vỏ hồ quang không” chứa plasma trong quá trình gián đoạn, cải thiện độ an toàn cho người vận hành và giảm hư hỏng bên trong—đặc biệt quan trọng ở 1000V+.

Q4: Nó có thể được sử dụng như một công tắc ngắt kết nối thủ công không?

Đ4: Có. Tất cả các mẫu DAM3PV đều có đặc điểm cách ly—có nghĩa là chúng cung cấp khả năng phân tách tiếp xúc rõ ràng và đáp ứng các tiêu chuẩn an toàn về cách ly bảo trì.

Câu hỏi 5: Tại sao chọn CDADA thay vì ABB, Schneider hoặc Eaton cho DC MCCB?

Câu trả lời 5: CDADA cung cấp:

● Bảo vệ DC 1000V/1500V hiệu quả về mặt chi phí mà không ảnh hưởng đến an toàn

● Hệ sinh thái phụ kiện đầy đủ (shunt, báo động, điều khiển từ xa)

● Giao hàng nhanh hơn và hỗ trợ bản địa hóa ở Châu Á, Châu Phi và LATAM

● Độ tin cậy trường đã được chứng minh trong >10GW dự án năng lượng mặt trời được lắp đặt trên toàn cầu
