Bộ ngắt mạch dòng điện dư là gì?

A Bộ ngắt mạch hiện tại dư(RCCB) là một thiết bị an toàn điện quan trọng được thiết kế để bảo vệ con người và tài sản khỏi bị điện giật, nguy cơ hỏa hoạn và dòng điện rò rỉ. Trong các hệ thống điện hiện đại, nơi tải dân dụng, thương mại và công nghiệp ngày càng phức tạp, RCCB đóng vai trò thiết yếu trong việc đảm bảo phân phối điện an toàn. Bài viết này cung cấp hướng dẫn toàn diện để hiểu cách thức hoạt động của RCCB, tại sao chúng lại cần thiết, cách chọn đúng mẫu, các phương pháp lắp đặt phổ biến, mẹo bảo trì và ứng dụng trong thế giới thực. Nó cũng giúp người đọc giải quyết các điểm khó khăn thực tế như vấp ngã phiền toái, định cỡ không phù hợp và các vấn đề về tương thích hệ thống.

Mục lục

• 1. Giới thiệu về Cầu dao dòng điện dư
• 2. Bộ ngắt mạch dòng điện dư hoạt động như thế nào
• 3. Các loại RCCB và sự khác biệt của chúng
• 4. Lợi ích chính và cơ chế bảo vệ
• 5. RCCB vs MCB vs RCBO
• 6. Cách chọn RCCB phù hợp
• 7. Hướng dẫn cài đặt và cách thực hành tốt nhất
• 8. Các sự cố thường gặp và cách khắc phục sự cố
• 9. Bảo trì và kiểm tra
• 10. Ứng dụng trong các ngành công nghiệp khác nhau
• 11. Tiêu chuẩn an toàn và tuân thủ
• 12. Câu hỏi thường gặp
• 13. Kết luận

1. Giới thiệu về Cầu dao dòng điện dư

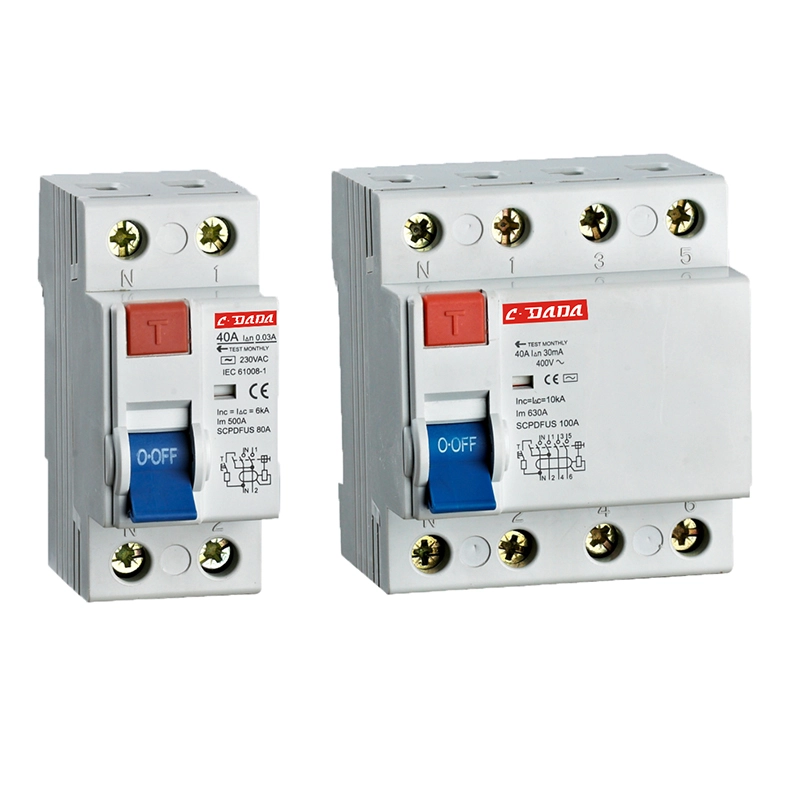

Bộ ngắt mạch dòng điện dư (RCCB) là một thiết bị bảo vệ điện ngắt kết nối mạch bất cứ khi nào nó phát hiện sự mất cân bằng giữa dòng điện sống và dòng trung tính. Sự mất cân bằng này thường cho thấy dòng điện rò rỉ chạy xuống đất, có thể gây nguy hiểm cho con người hoặc có thể dẫn đến cháy điện.

Không giống như các thiết bị bảo vệ tiêu chuẩn, RCCB không bảo vệ khỏi tình trạng quá tải hoặc ngắn mạch. Thay vào đó, vai trò chính của chúng là đảm bảo an toàn cá nhân bằng cách phát hiện cả những dòng điện rò rỉ nhỏ—thường ở mức 30mA.

2. Bộ ngắt mạch dòng điện dư hoạt động như thế nào

Nguyên lý làm việc của Bộ ngắt mạch dòng điện dư dựa trên định luật hiện hành của Kirchhoff, trong đó nêu rõ rằng dòng điện đi vào mạch phải bằng dòng điện đi ra khỏi nó. Nếu có bất kỳ sự khác biệt nào, nó cho thấy có sự rò rỉ.

Bên trong RCCB, một máy biến dòng liên tục giám sát các dây dẫn mang điện và dây trung tính. Trong điều kiện bình thường, từ trường triệt tiêu lẫn nhau. Tuy nhiên, khi xảy ra rò rỉ, sự mất cân bằng sẽ kích hoạt cơ chế ngắt.

• Điều kiện bình thường: Dòng điện trực tiếp = Dòng trung tính
• Tình trạng lỗi: Dòng điện trực tiếp ≠ Dòng trung tính
• Hành động ngắt: Mạch ngắt kết nối ngay lập tức (mili giây)

Phản ứng nhanh này là điều khiến RCCB cực kỳ hiệu quả trong việc ngăn ngừa điện giật.

3. Các loại RCCB và sự khác biệt của chúng

Các ứng dụng khác nhau yêu cầu các loại RCCB khác nhau. Dưới đây là bảng phân tích các loại phổ biến nhất:

4. Lợi ích chính và cơ chế bảo vệ

RCCB cung cấp nhiều lớp bảo vệ khiến chúng không thể thiếu trong các hệ thống điện hiện đại:

• Bảo vệ chống điện giật:Ngăn ngừa tai nạn chết người bằng cách ngắt kết nối các mạch bị lỗi ngay lập tức.
• Phòng chống cháy nổ:Dừng dòng điện rò rỉ có thể làm hệ thống dây điện quá nóng.
• Bảo vệ thiết bị:Giảm thiệt hại do chạm đất gây ra.
• Độ nhạy cao:Phát hiện rò rỉ ở mức thấp tới 10–30mA.
• Thời gian đáp ứng nhanh:Các chuyến đi trong vòng một phần nghìn giây.

Những ưu điểm này làm cho RCCB trở nên cần thiết trong cả cơ sở hạ tầng điện dân dụng và công nghiệp.

5. RCCB vs MCB vs RCBO

Nhiều người dùng nhầm lẫn RCCB với MCB và RCBO. Bảng dưới đây làm rõ sự khác biệt:

Trong nhiều hệ thống lắp đặt, RCCB được sử dụng cùng với MCB để đạt được sự bảo vệ hoàn toàn.

6. Cách chọn RCCB phù hợp

Việc lựa chọn RCCB phù hợp là rất quan trọng để đảm bảo an toàn và hiệu quả của hệ thống. Hãy xem xét các yếu tố sau:

• Dòng điện định mức:Phù hợp với tải hệ thống (ví dụ: 25A, 40A, 63A).
• Mức độ nhạy cảm:30mA để bảo vệ cá nhân, 100mA–300mA để phòng cháy.
• Số cực:2 cực cho hệ thống một pha, 4 cực cho hệ thống ba pha.
• Lựa chọn loại:AC, A hoặc B tùy thuộc vào đặc tính tải.
• Độ tin cậy của thương hiệu:Chọn nhà sản xuất được chứng nhận với hồ sơ an toàn đã được chứng minh.

7. Hướng dẫn cài đặt và cách thực hành tốt nhất

Việc lắp đặt đúng cách là điều cần thiết để RCCB hoạt động. Hệ thống dây điện không chính xác có thể dẫn đến vấp ngã khó chịu hoặc không thể vấp ngã.

• Đảm bảo kết nối đúng pha và trung tính.
• Lắp đặt RCCB ngược dòng của mạch cuối cùng.
• Tránh trộn lẫn dây trung tính giữa các mạch.
• Kiểm tra thiết bị sau khi cài đặt bằng nút kiểm tra.
• Thực hiện theo các mã và tiêu chuẩn điện địa phương.

8. Các sự cố thường gặp và cách khắc phục sự cố

Ngay cả RCCB chất lượng cao cũng có thể gặp sự cố. Dưới đây là những vấn đề và giải pháp phổ biến:

• Sự vấp ngã phiền toái:Thường do rò rỉ từ nhiều thiết bị hoặc cách điện kém.
• Không đặt lại được:Có thể chỉ ra lỗi chạm đất dai dẳng.
• Không có chuyến đi trong khi kiểm tra:Thiết bị có thể bị lỗi và cần thay thế.
• Quá nóng:Nguyên nhân là do kết nối lỏng lẻo hoặc tình trạng quá tải.

9. Bảo trì và kiểm tra

Bảo trì thường xuyên đảm bảo độ tin cậy lâu dài của RCCB:

• Nhấn nút kiểm tra hàng tháng để xác minh hoạt động.
• Kiểm tra các kết nối dây hàng năm.
• Thay thế các thiết bị lỗi thời sau mỗi 8–10 năm.
• Theo dõi các dấu hiệu đổi màu hoặc cháy.

10. Ứng dụng trong các ngành công nghiệp khác nhau

Bộ ngắt mạch dòng điện dư được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau:

• Các tòa nhà dân cư:Nhà bếp, phòng tắm và mạch ngoài trời.
• Cơ sở thương mại:Văn phòng, trung tâm thương mại và khách sạn.
• Cây công nghiệp:Bảng điều khiển và bảo vệ máy móc.
• Chăm sóc sức khỏe:Các hệ thống và phòng thí nghiệm hỗ trợ sự sống quan trọng.
• Trạm sạc xe điện:Phát hiện rò rỉ có độ nhạy cao.

11. Tiêu chuẩn an toàn và tuân thủ

RCCB phải tuân thủ các tiêu chuẩn an toàn quốc tế để đảm bảo độ tin cậy và hiệu suất. Các tiêu chuẩn này xác định các thông số như thời gian ngắt, độ nhạy rò rỉ và kiểm tra độ bền.

Sự tuân thủ đảm bảo rằng thiết bị hoạt động ổn định trong điều kiện lỗi và đáp ứng các kỳ vọng về an toàn toàn cầu.

12. Câu hỏi thường gặp

Câu hỏi 1: RCCB có bảo vệ chống đoản mạch không?
Không, nó chỉ bảo vệ chống rò rỉ đất. MCB được yêu cầu để bảo vệ ngắn mạch.

Câu 2: Tại sao RCCB của tôi thường xuyên bị ngắt?
Điều này có thể là do thiết bị bị lỗi, vấn đề cách điện hoặc rò rỉ tích lũy.

Câu 3: RCCB có thể hoạt động mà không cần nối đất không?
Nó không được khuyến khích. Việc nối đất thích hợp đảm bảo hoạt động hiệu quả.

Câu hỏi 4: RCCB nên được kiểm tra thường xuyên như thế nào?
Ít nhất mỗi tháng một lần bằng nút kiểm tra tích hợp.

Câu 5: Tuổi thọ của RCCB là bao lâu?
Thông thường 8–10 năm tùy theo điều kiện sử dụng.

13. Kết luận

Cầu dao dòng điện dư là một trong những thiết bị an toàn quan trọng nhất trong bất kỳ hệ thống điện nào. Nó cung cấp khả năng bảo vệ cứu mạng bằng cách phát hiện dòng điện rò rỉ và ngắt kết nối mạch trong vòng một phần nghìn giây. Dù được sử dụng trong gia đình, nhà máy hay tòa nhà thương mại, RCCB đều giảm đáng kể nguy cơ bị điện giật và hỏa hoạn.

Việc lựa chọn đúng loại, lắp đặt đúng cách và bảo trì thường xuyên sẽ đảm bảo an toàn lâu dài và ổn định cho hệ thống. Khi nhu cầu điện tiếp tục tăng, RCCB vẫn là thành phần cơ bản của hệ thống phân phối điện hiện đại.
