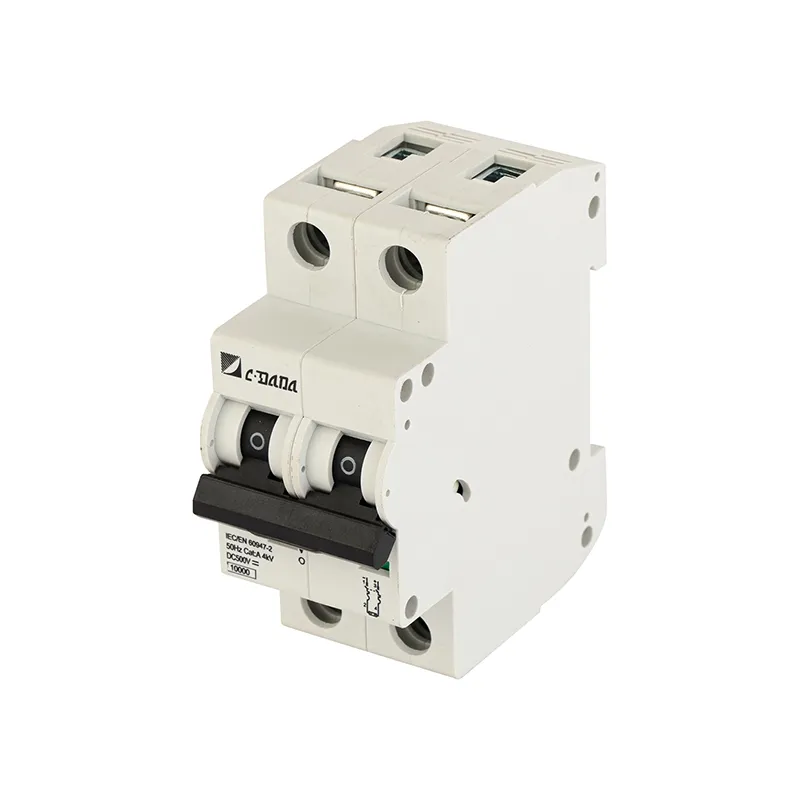

Bộ ngắt mạch thu nhỏ 250V DC

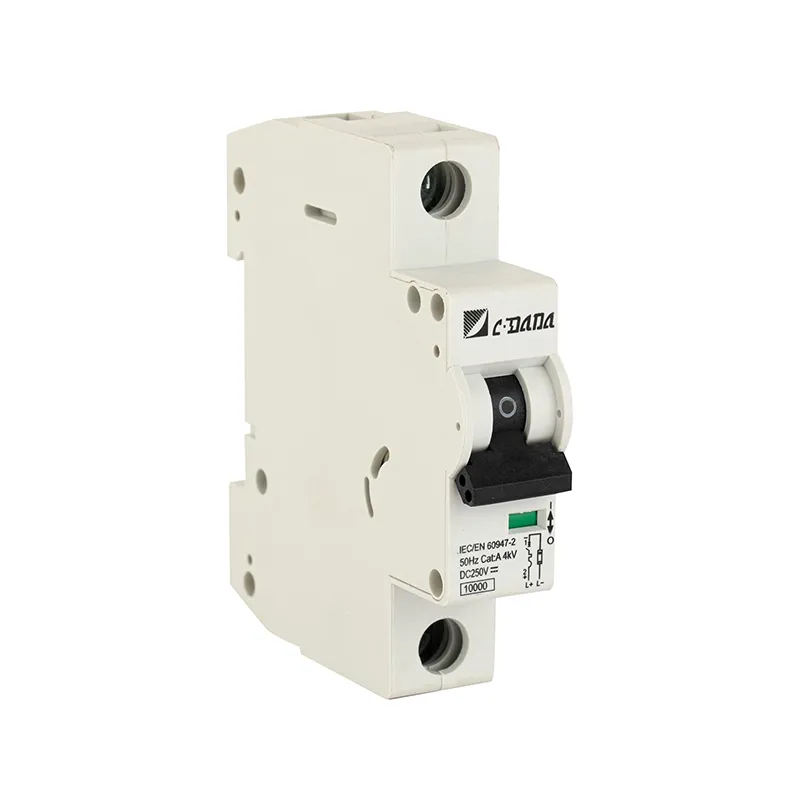

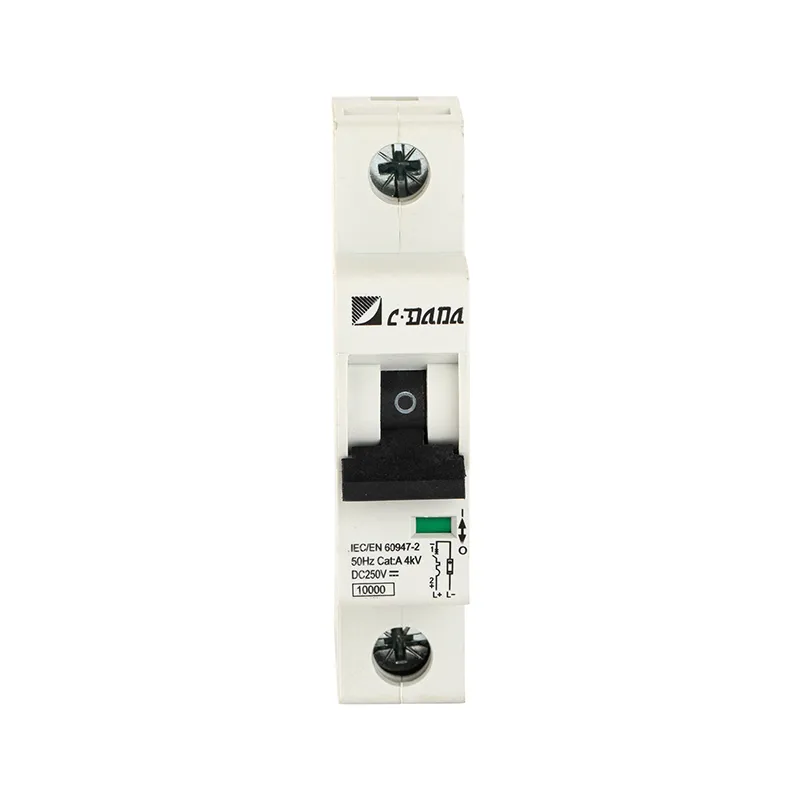

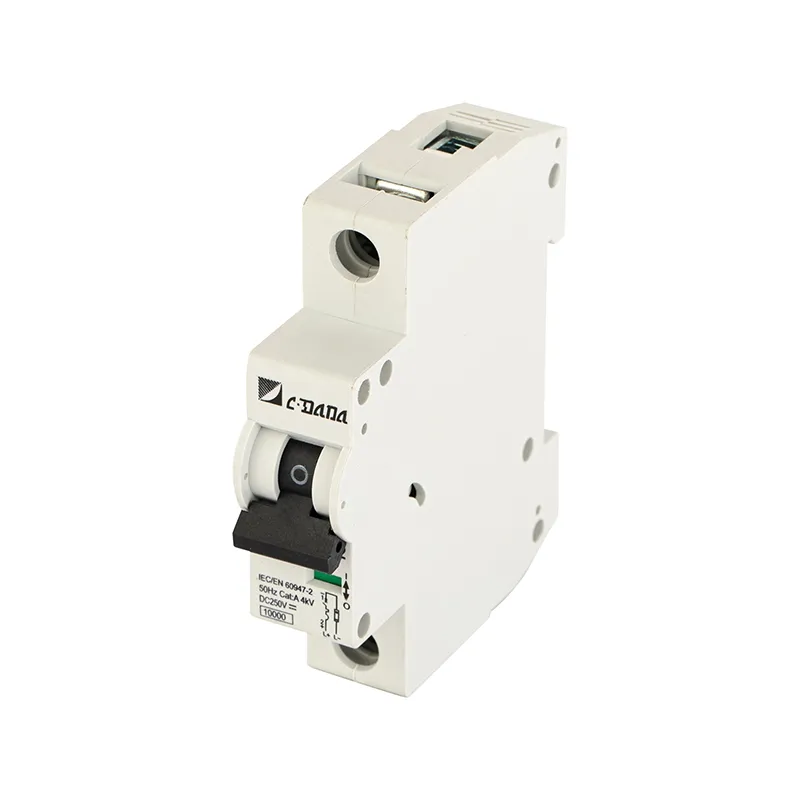

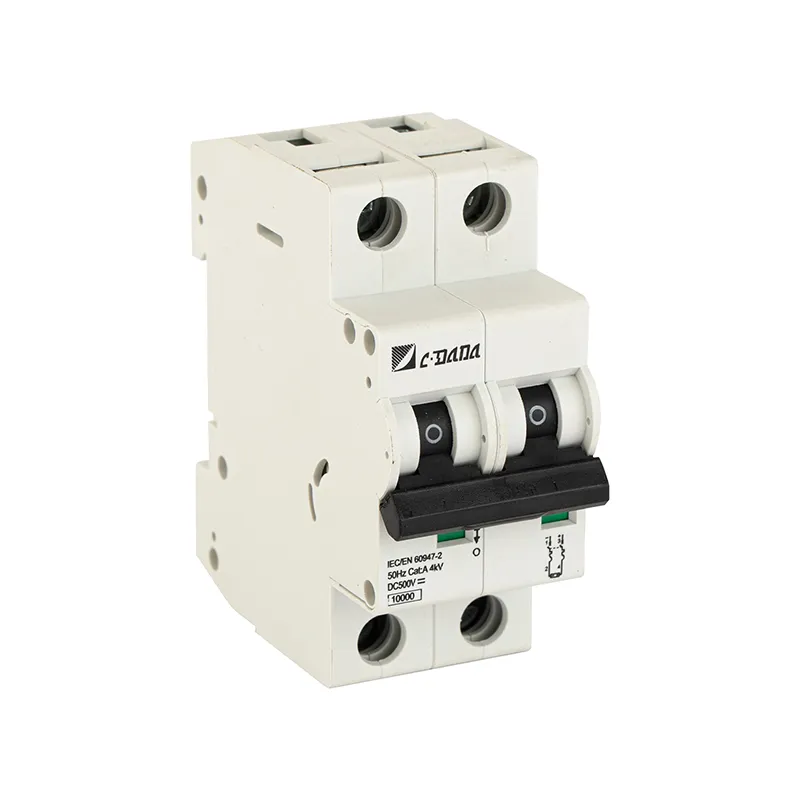

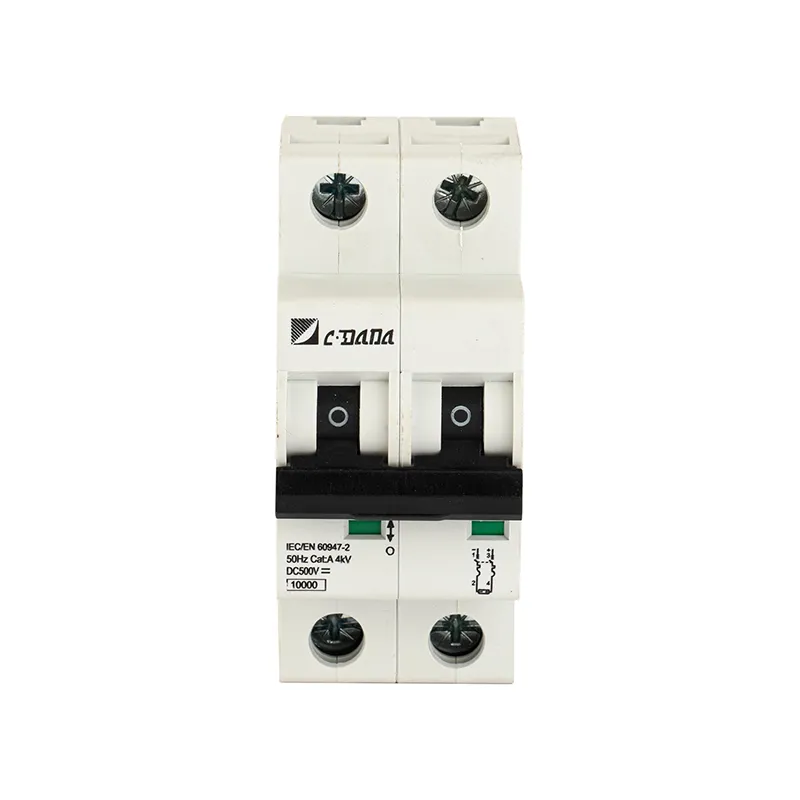

Bảo vệ mạch DC của bạn bằng Bộ ngắt mạch thu nhỏ CDADA DAB7-63 250V DC (MCB) – có điện áp định mức lên tới 250V DC, được thiết kế bởi Shanghai DADA Electric CO., LTD, một nhà máy đáng tin cậy ở Trung Quốc, để bảo vệ quá tải và ngắn mạch đáng tin cậy trong các hệ thống quang điện mặt trời (PV), viễn thông, lưu trữ pin và DC công nghiệp hiện đại.

Không giống như cầu dao AC tiêu chuẩn, DAB7-63 được thiết kế đặc biệt cho các ứng dụng DC, trong đó việc dập hồ quang khó khăn hơn do cực điện áp không đổi. Với công suất cắt cao 6.000A ở DC 250V, nó nhanh chóng ngắt các dòng điện sự cố để tránh hư hỏng do dòng điện ngược, phản hồi biến tần hoặc lỗi dây—làm cho nó trở thành một thành phần an toàn thiết yếu trong lắp đặt năng lượng mặt trời dân dụng và thương mại.

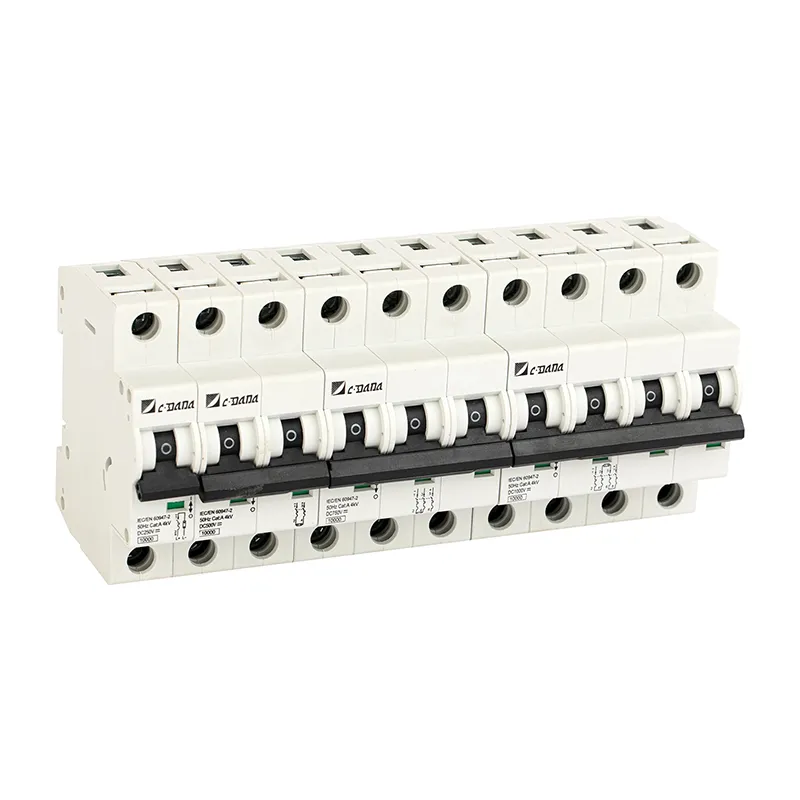

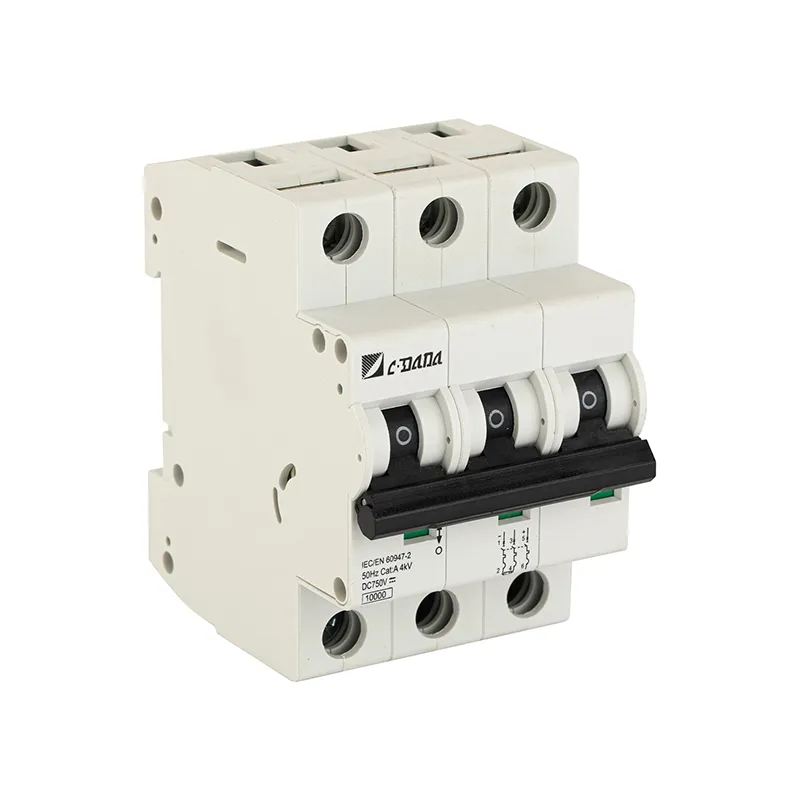

Có sẵn ở 13 mức xếp hạng dòng điện (1A–63A) và cấu hình 1P cho 250V DC, nó cũng có thể chia thành 2P (500V), 3P (750V) và 4P (1000V) cho mảng PV điện áp cao hơn. Bộ ngắt có các tùy chọn nối dây kép (cáp hoặc thanh cái), chỉ báo vị trí tiếp điểm rõ ràng và cơ chế đóng/ngắt nhanh để tăng cường ngăn chặn hồ quang. Hoàn toàn tuân thủ các tiêu chuẩn IEC 60947-2, IEC 60947-8, CCC và EU RoHS, nó đảm bảo các tiêu chuẩn an toàn và môi trường toàn cầu.

Thông số kỹ thuật chính

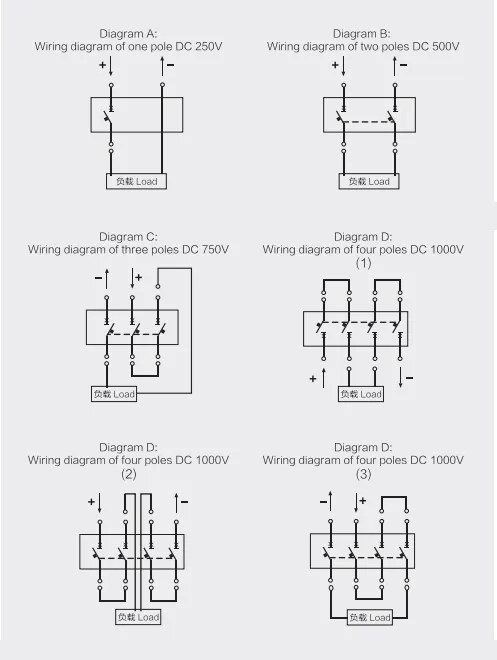

Sơ đồ nối dây

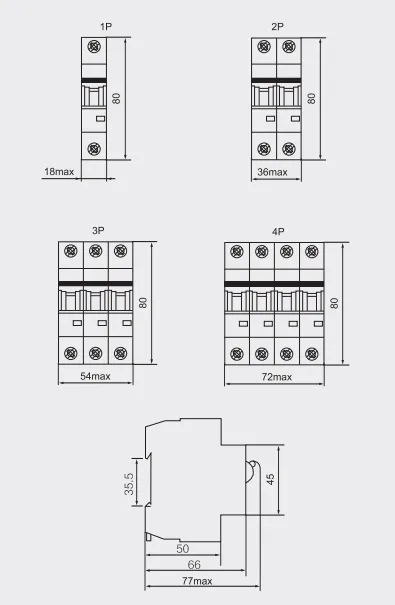

Kích thước và phác thảo lắp đặt bộ ngắt mạch DC thu nhỏ

Tại sao nên chọn CDADA DC MCB 250V?

★ Được xây dựng có mục đích cho Hệ thống DC

Thiết kế máng hồ quang được tối ưu hóa đảm bảo ngắt dòng điện sự cố DC một cách an toàn—không giống như các cầu dao AC được thay thế mục đích sử dụng.

★ Sẵn sàng cho PV năng lượng mặt trời

Quan trọng để bảo vệ các mô-đun PV khỏi dòng điện ngược và phản hồi lỗi biến tần—nâng cao độ tin cậy của hệ thống.

★ Khả năng phá vỡ cao

6kA ở 250V DC đáp ứng các yêu cầu cho hầu hết các công trình lắp đặt năng lượng mặt trời dân dụng và thương mại nhỏ.

★ Chứng chỉ toàn cầu

IEC + CCC + RoHS = hiệu suất đáng tin cậy ở Châu Á, Châu Âu, Châu Phi và Châu Mỹ Latinh.

★ Thiết kế an toàn cho người dùng

Cửa sổ vị trí liên lạc rõ ràng ngăn ngừa hoạt động sai; hệ thống dây điện kép đơn giản hóa việc tích hợp bảng điều khiển.

★ Phạm vi hoạt động rộng

Hoạt động đáng tin cậy từ –35°C (khí hậu lạnh) đến +70°C (mái nhà hoặc khu vực có mái che nóng).

Tại sao chọn CDADA?

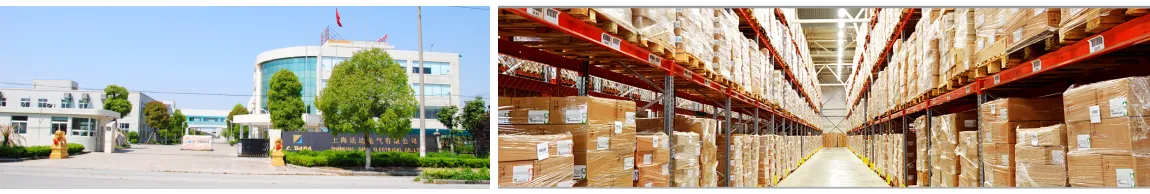

★ Chúng tôi là nhà sản xuất trong hơn 42 năm. Công ty chúng tôi được thành lập từ năm 1983, phát triển rất nhanh trong những năm qua. Với hơn 1000 mặt hàng, chúng tôi đã thiết kế và chế tạo bộ ngắt mạch của riêng mình tập trung vào bộ ngắt mạch và vòng đệm OEM có sẵn. Chúng tôi tạo ra khái niệm mới để tạo ra bộ ngắt mạch nam đa dạng nhằm hỗ trợ nhu cầu của khách hàng.

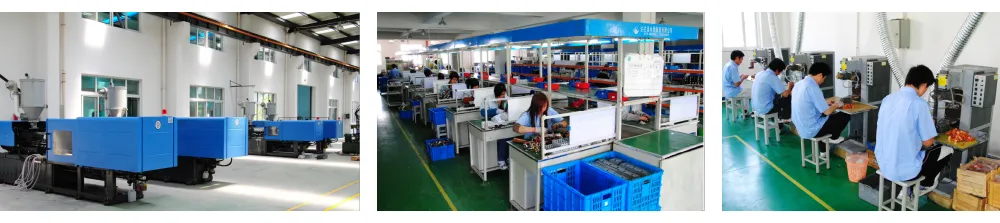

★ Với hơn 42 năm kinh nghiệm, chúng tôi có thiết bị thiết kế và sản xuất nội bộ để hoàn thành sản phẩm nhanh chóng, chất lượng.

★ Chúng tôi có đội ngũ phản hồi rất nhanh. Thắc mắc được trả lời trong vòng 1 ngày làm việc, 3D trả lời trong vòng 1 ngày làm việc.

★ Đóng gói

Hầu hết khách hàng đều cung cấp cho chúng tôi thông số kỹ thuật về sản phẩm hoặc bao bì ngay trên bản in thiết kế của họ. Chúng tôi rất vui được làm việc với bạn để đáp ứng yêu cầu của bạn.

★ Triển lãm Power Gen nổi tiếng thế giới

Triển lãm của chúng tôi bao phủ khắp thế giới, Dubai, Brazil, Nga, Hanover, Ai Cập, Áo, Iran, Mexico và các triển lãm quyền lực chuyên nghiệp khác

Ứng dụng điển hình

Hệ thống quang điện mặt trời: Bảo vệ chuỗi trong hộp tổ hợp

Lưu trữ năng lượng pin: Bảo vệ quá dòng phía DC

Tủ điện viễn thông: –48V hoặc +24V DC phân phối

Trạm sạc xe điện: Mạch DC phụ trợ

Bảng điều khiển công nghiệp: Nguồn cấp điện DC PLC, cảm biến và bộ truyền động

Câu hỏi thường gặp

Câu hỏi 1: Tôi có thể sử dụng MCB AC cho mạch DC 250V không?

Câu trả lời 1: Không. Cầu dao AC dựa vào giao điểm 0 để dập tắt hồ quang—DC không có giao điểm 0, do đó hồ quang vẫn tồn tại, gây nóng chảy, cháy hoặc không cắt được. Luôn sử dụng MCB định mức DC như CDADA DAB7-63.

Câu 2: Phân cực có quan trọng không?

Đ2: Vâng! Bộ ngắt mạch thu nhỏ DAB7-63 250V DC có các đầu cuối đầu vào (nguồn +/–) và đầu ra (L+/L–) xác định. Đảo ngược cực tính làm giảm hiệu quả dập tắt hồ quang và có thể làm mất hiệu lực chứng nhận an toàn.

Câu 3: Sự khác biệt giữa MCB DC 1P, 2P và 4P là gì?

A3:

● 1P: Bảo vệ một dây dẫn ở 250V DC (ví dụ: đường dương trong hệ thống PV nối đất)

● 2P: Ngắt cả + và – ở 500V DC (hệ thống thả nổi)

● 4P: Dành cho dây DC 1000V (nhà máy quang điện thương mại lớn)

→ Luôn khớp số cực với điện áp hệ thống và sơ đồ nối đất của bạn.

Q4: Nó có thể được sử dụng để chuyển đổi thường xuyên không?

Câu trả lời 4: Không—nó được thiết kế để vận hành thủ công không thường xuyên (ví dụ: bảo trì). Để chuyển đổi hàng ngày, hãy sử dụng công tắc tơ DC hoặc công tắc tải.

Câu hỏi 5: Tại sao chọn CDADA thay vì các nhãn hiệu MCB DC khác?

Câu trả lời 5: CDADA cung cấp:

● Thiết kế ngắt hồ quang DC thực sự (không thích ứng với AC)

● Chứng nhận IEC + CCC đầy đủ

● Xóa chỉ báo trạng thái trực quan

● Phạm vi dòng điện rộng (1A–63A) để định cỡ chính xác

● Giá cả cạnh tranh với tài liệu kỹ thuật bằng tiếng Anh
