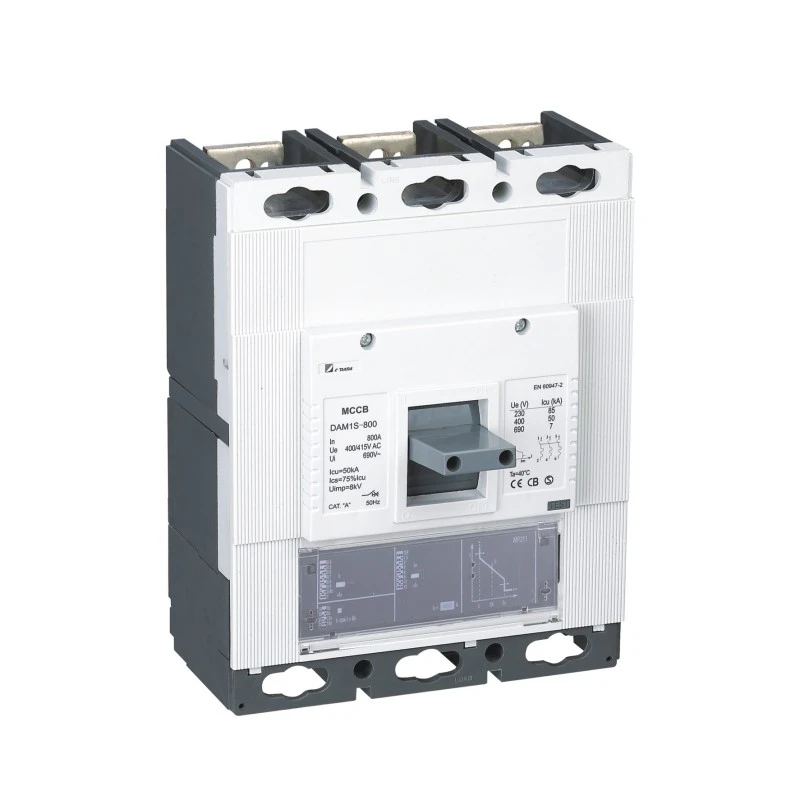

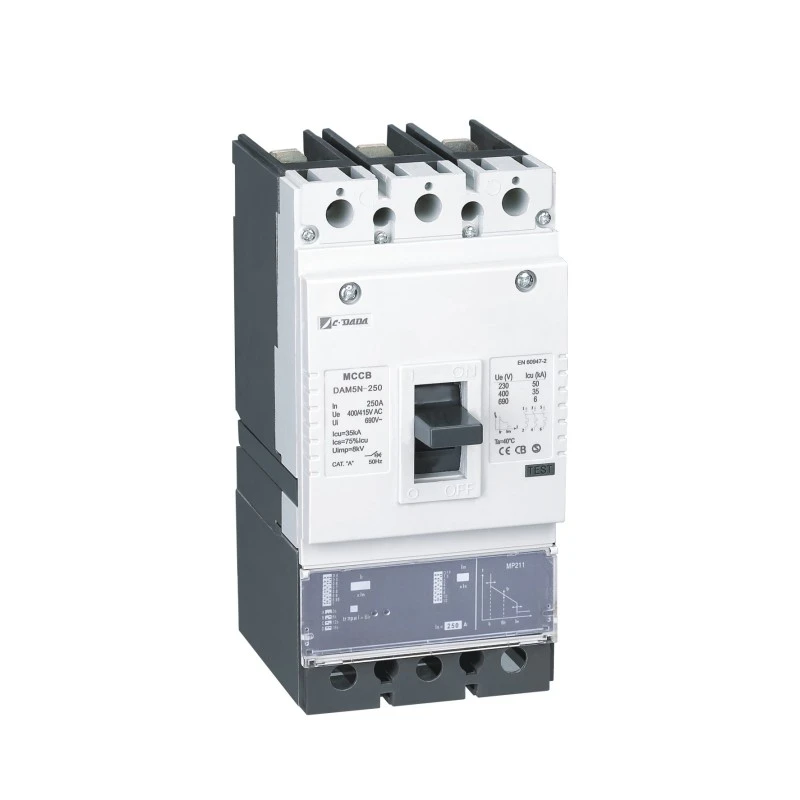

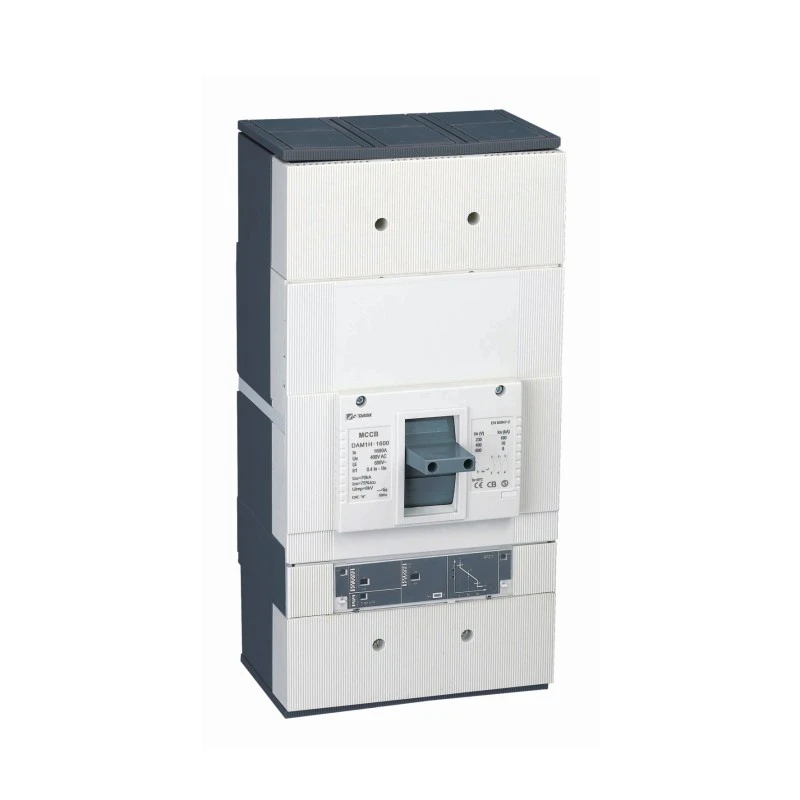

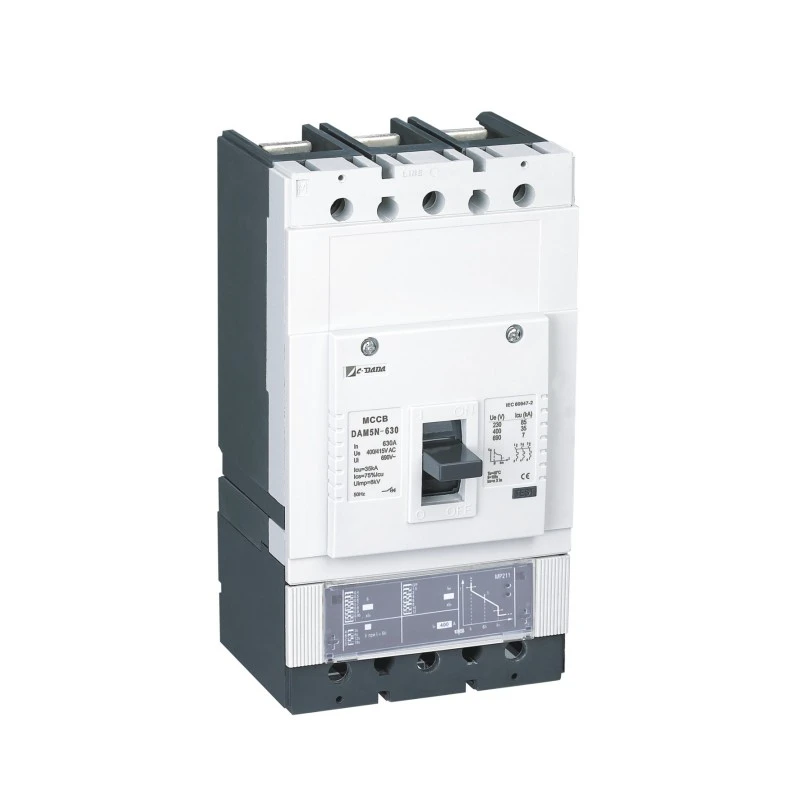

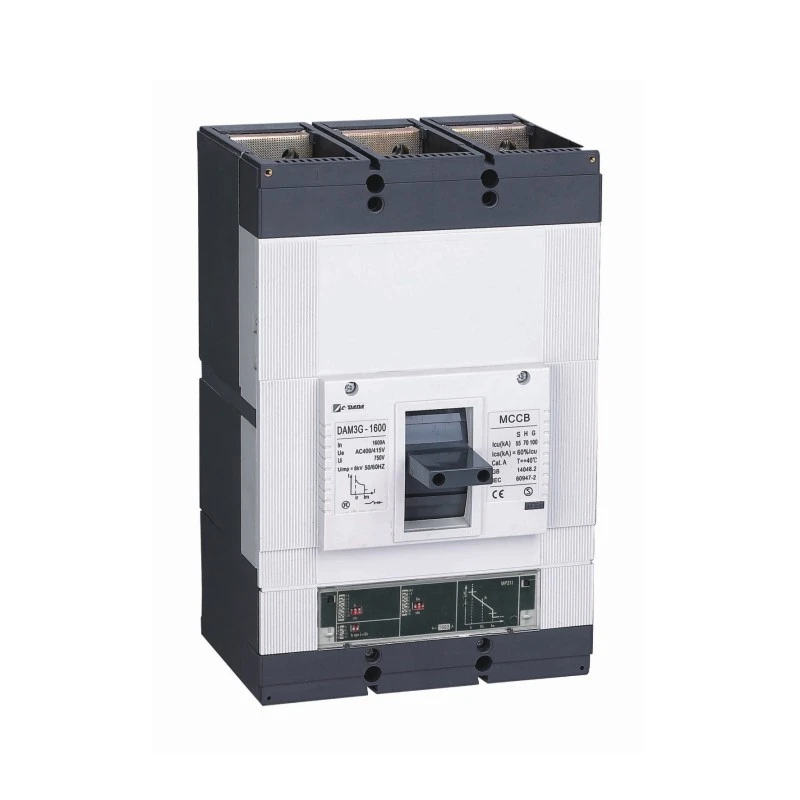

Bộ ngắt mạch vỏ đúc loại điện tử

Đối với các hệ thống điện hiện đại đòi hỏi độ chính xác, thông minh và độ tin cậy, Bộ ngắt mạch vỏ đúc loại điện tử của Shanghai DADA Electric CO., LTD. thiết lập một tiêu chuẩn mới trong bảo vệ điện áp thấp. Không giống như các cầu dao nhiệt từ truyền thống, MCCB thông minh này sử dụng bộ ngắt điện tử dựa trên bộ vi xử lý để mang lại khả năng bảo vệ quá dòng có thể lập trình, có độ chính xác cao—miễn nhiễm với các biến động nhiệt độ xung quanh.

Với cài đặt có thể điều chỉnh từ 40% đến 100% In (nhiệt) và 1,5× đến 12× In (từ tính), nó mang đến sự linh hoạt chưa từng có cho việc phối hợp phức tạp trong trung tâm dữ liệu, nhà máy công nghiệp, bệnh viện và hệ thống năng lượng tái tạo. Được định mức từ 100A đến 1600A ở 400V/415V, nó kết hợp thiết kế nhỏ gọn với chức năng tiên tiến—và bao gồm khả năng ngắt trực tiếp an toàn khi xảy ra lỗi nghiêm trọng, ngay cả khi thiết bị điện tử bị hỏng.

Thông số kỹ thuật chính

Model: Dòng CDADA DAM2 / DE (Bộ ngắt mạch vỏ đúc loại điện tử)

Kiểu: Bộ ngắt mạch vỏ đúc điện tử

Cực: 3P / 4P

Điện áp định mức (UE): 400V / 415V AC

Dòng điện định mức (In): 100A – 1600A

Đơn vị chuyến đi: Bản phát hành điện tử dựa trên bộ vi xử lý

Điều chỉnh nhiệt (Ir): 40% – 100% In

Điều chỉnh từ tính (Im): 1,5× – 12× In

Thuận lợi

★ Dải rộng: 100A đến 1600A(AC)

★ Kích thước nhỏ gọn

★ Cài đặt nhiệt có thể điều chỉnh (40-100%)In.

★ Cài đặt từ tính có thể điều chỉnh (1,5-12 lần)In.

★ Cung cấp nút nhấn để chuyến đi.

★ Tách biệt các tiếp điểm chính và hồ quang

★ Nhiều loại phụ kiện.

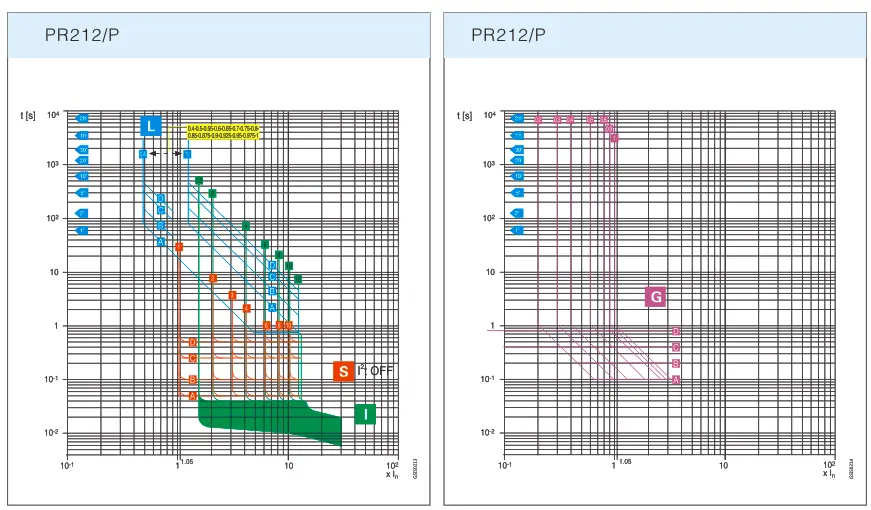

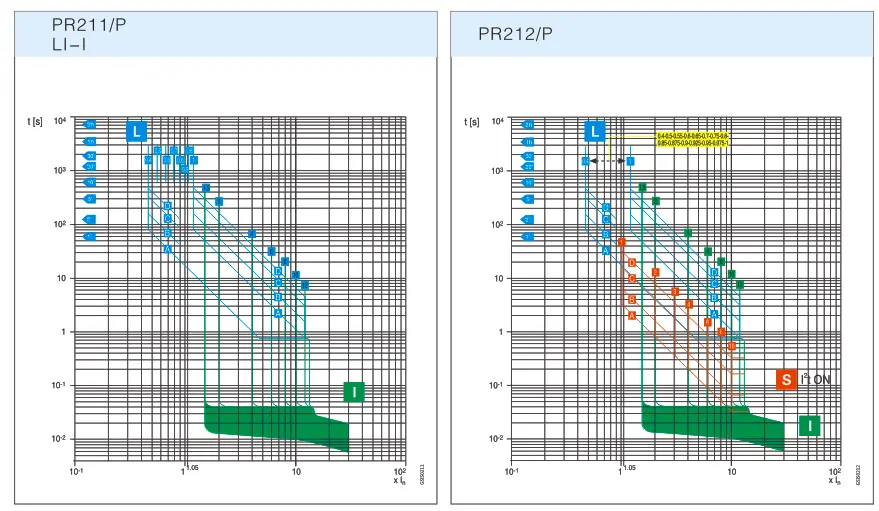

Đường cong đặc tính phát hành điện tử

Thông số điện

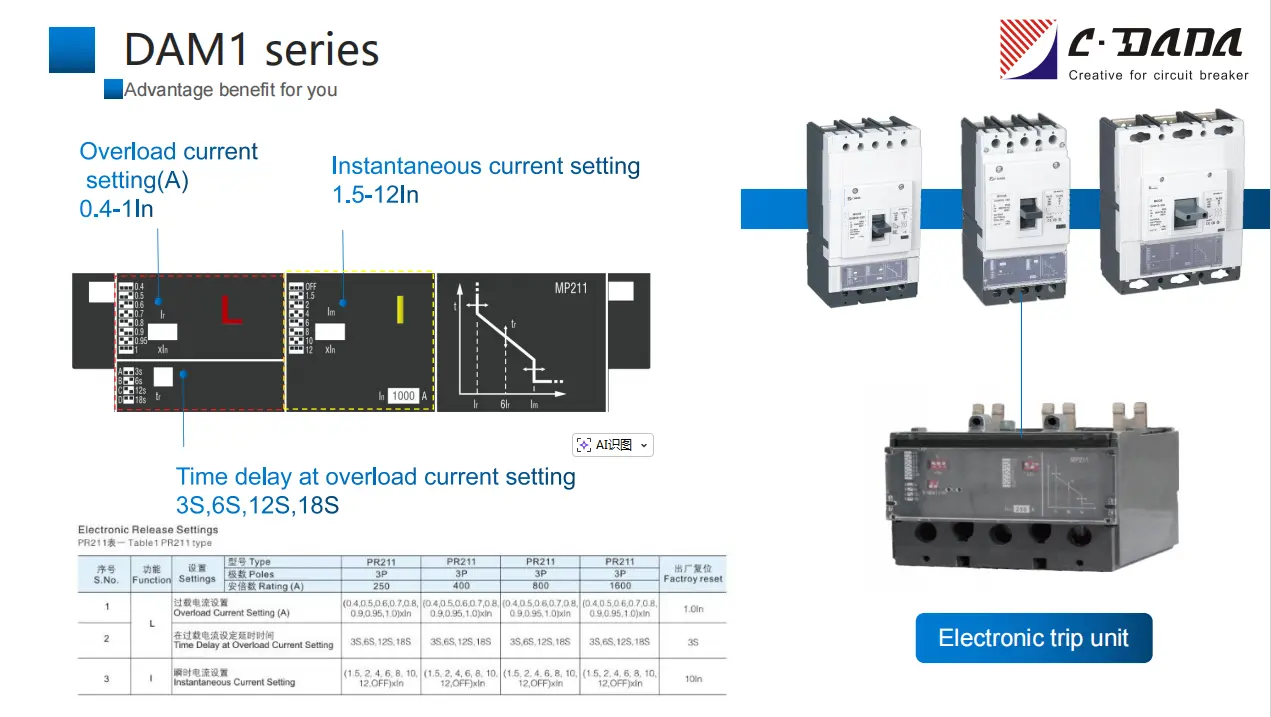

Bảng 1 loại PR211

S.Không.

Chức năng

Cài đặt

Kiểu

PR211

PR211

PR211

PR211

Thiết lập lại Factroy

Người Ba Lan

3P

3P

3P

3P

Đánh giá (A)

250

400

800

1600

1

L

Cài đặt hiện tại quá tải (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1.0Trong

2

Thời gian trễ khi cài đặt hiện tại quá tải

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Cài đặt hiện tại tức thời

(1,5, 2, 4, 6, 8, 10, 12,TẮT)xIn

(1,5, 2, 4, 6, 8, 10, 12,TẮT)xIn

(1,5, 2, 4, 6, 8, 10, 12,TẮT)xIn

(1,5, 2, 4, 6, 8, 10, 12,TẮT)xIn

10In

Bảng 2 loại PR212

S.Không.

Chức năng

Cài đặt

Kiểu

PR212

PR212

PR212

PR212

Thiết lập lại Factroy

Người Ba Lan

3P

3P

3P

3P

Đánh giá (A)

250

400/630

800

1600

1

L

Cài đặt hiện tại quá tải (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1.0Trong

2

Thời gian trễ khi cài đặt hiện tại quá tải

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Cài đặt dòng điện ngắn mạch (A)

(1, 2, 3, 4, 6, 8, 10, TẮT)xIn

(1, 2, 3, 4, 6, 8, 10, TẮT)xIn

(1, 2, 3, 4, 6, 8, 10, TẮT)xIn

(1, 2, 3, 4, 6, 8, 10, TẮT)xIn

6Trong

4

Thời gian trễ ở cài đặt dòng điện ngắn mạch

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Cài đặt hiện tại tức thời

(1,5, 2, 4, 6, 8, 10, 12,TẮT)xIn

(1,5, 2, 4, 6, 8, 10, 12,TẮT)xIn

(1,5, 2, 4, 6, 8, 10, 12,TẮT)xIn

(1,5, 2, 4, 6, 8, 10, 12,TẮT)xIn

10In

6

G

Cài đặt hiện tại lỗi nối đất (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, TẮT)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, TẮT)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, TẮT)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, TẮT)xIn

1.0Trong

7

Thời gian trễ khi cài đặt lỗi chạm đất

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

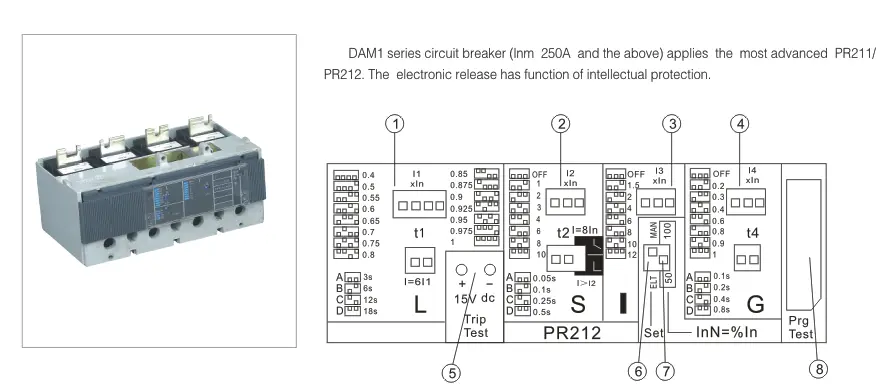

Lựa chọn bộ thông số điện hoặc điện tử

Chức năng SET (chuyển đổi ELT/MAN)

9

Được sử dụng để cài đặt các tham số của công tắc nhúng của dòng 0

InN=%In,chuyển 50/100

10

Ổ cắm cho thiết bị đo kết nối

Ổ cắm bảng điều khiển

Tại sao nên chọn MCCB điện tử CDADA?

★ Trí thông minh thực sự, không chỉ tự động hóa
Bộ vi xử lý liên tục phân tích các dạng sóng hiện tại, cho phép bảo vệ nghịch đảo thời gian, thời gian xác định và tức thời chính xác—không bị trôi do nhiệt hoặc lão hóa.

★ Thiết kế an toàn
Ngay cả khi mạch điện tử bị hỏng, chốt điện từ trực tiếp sẽ đảm bảo cầu dao ngắt khi có sự cố ngắn mạch nghiêm trọng—đáp ứng các yêu cầu dự phòng an toàn IEC 60947-2.

★ Phối hợp vượt trội
Phạm vi điều chỉnh cực rộng (40–100% Ir, 1,5–12× Im) cho phép phối hợp hoàn hảo với các thiết bị ngược dòng/hạ nguồn—giảm thiểu các vùng mất điện.

★ Cơ sở hạ tầng đảm bảo tương lai
Tương thích với các mô-đun giao tiếp tùy chọn (Modbus RTU, Profibus) để tích hợp vào Hệ thống quản lý tòa nhà (BMS) hoặc lưới điện thông minh.

★ Chất lượng toàn cầu, giá cả cạnh tranh
Được sản xuất theo tiêu chuẩn ISO 9001 tại Thượng Hải, với các chứng nhận quốc tế—mang lại hiệu suất ở cấp độ Châu Âu với hiệu quả chi phí ở Châu Á.

★ Chúng tôi có một đội ngũ gồm 15 kỹ sư tận tâm tập trung vào việc phát triển, cải tiến và tùy chỉnh sản phẩm.

Ứng dụng lý tưởng

Trung tâm dữ liệu: Ngăn chặn các lỗi xếp tầng bằng cách ngắt có chọn lọc chính xác

Bệnh viện: Đảm bảo nguồn điện liên tục cho hệ thống hỗ trợ sự sống

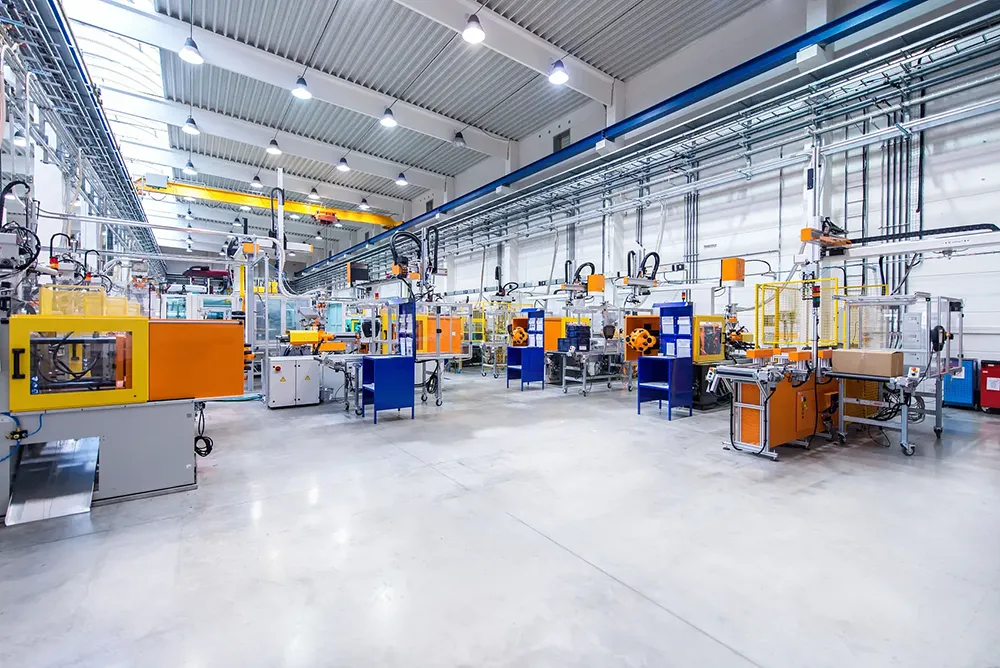

Tự động hóa công nghiệp: Phối hợp với VFD, bộ khởi động mềm và robot

Trang trại năng lượng mặt trời/gió: Thích ứng với các cấu hình phát điện thay đổi

Tòa nhà thương mại thông minh: Cho phép giám sát năng lượng mà không cần thêm đồng hồ đo

Câu hỏi thường gặp (FAQ)

Câu 1: Điều gì khiến MCCB điện tử khác với MCCB nhiệt từ?

Câu trả lời 1: Cầu dao vỏ đúc loại điện tử sử dụng bộ vi xử lý để phân tích dòng điện và kích hoạt ngắt điện với độ chính xác cao. Chúng không bị ảnh hưởng bởi nhiệt độ môi trường, cung cấp phạm vi điều chỉnh rộng hơn và có thể cung cấp khả năng ghi dữ liệu tải—không giống như các loại nhiệt từ lưỡng kim/điện từ dựa trên cơ sở lưỡng kim/điện từ.

Câu hỏi 2: MCCB điện tử 1600A có sẵn cấu hình 4 cực không?

Câu trả lời 2: Có—tất cả MCCB điện tử CDADA từ 250A đến 1600A đều có sẵn ở cả phiên bản 3P và 4P.

Câu 3: Điều gì xảy ra nếu bộ phận ngắt điện tử bị hỏng khi xảy ra đoản mạch?

Câu trả lời 3: Cầu dao bao gồm một bộ phận dự phòng cơ học: khi có dòng điện sự cố cực lớn (>12×In), một chốt từ sẽ kích hoạt mở trực tiếp—đảm bảo an toàn ngay cả khi không có thiết bị điện tử.

Q4: Tôi có thể theo dõi các giá trị hiện tại theo thời gian thực không?

Câu trả lời 4: Có—bộ ngắt điện tử hiển thị dòng điện tức thời, tối đa, tối thiểu và trung bình trong các khoảng thời gian có thể chọn (ví dụ: 24 giờ), hữu ích cho việc quản lý năng lượng.

Câu 5: Tại sao chọn CDADA thay vì các thương hiệu MCCB thông minh khác?

Câu trả lời 5: CDADA cung cấp:

● Khả năng điều chỉnh phạm vi kép thực sự (nhiều đối thủ cạnh tranh giới hạn Im ở mức 10×)

● Sao lưu cơ học không an toàn (không phải tất cả MCCB “điện tử” đều có tính năng này)

● Kích thước nhỏ gọn—phù hợp với các bảng cũ mà không cần sửa đổi

● Danh mục chứng nhận toàn cầu mạnh mẽ (ASTA, KEMA, CE)

● Định giá thân thiện với OEM với hỗ trợ kỹ thuật bằng tiếng Anh
