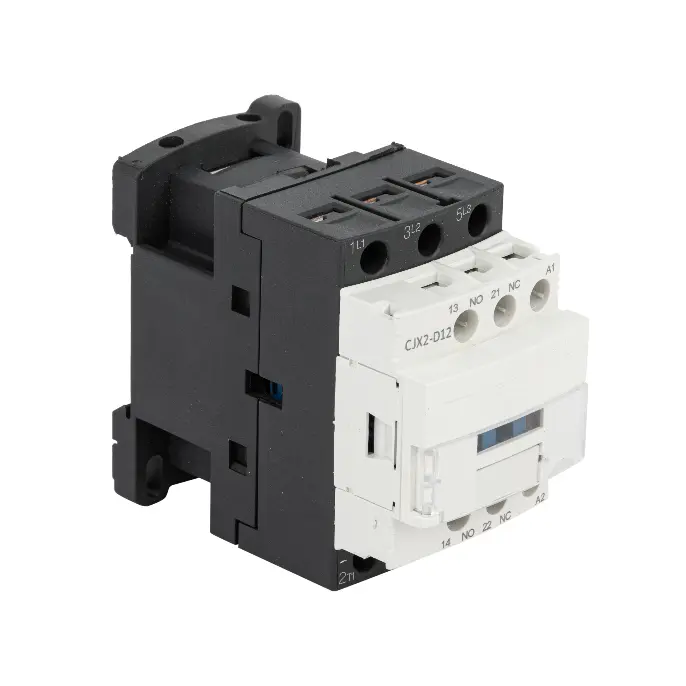

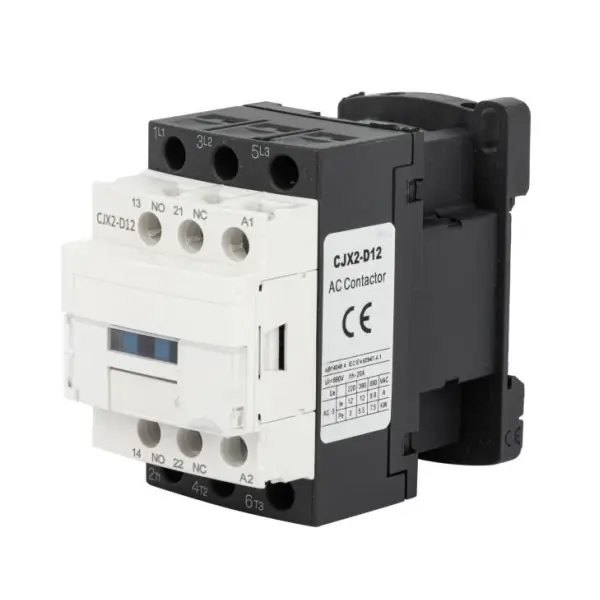

D Công tắc tơ

Model:LC1-D Series

Shanghai DADA Electric là nhà sản xuất đáng tin cậy và chúng tôi có thương hiệu riêng của mình, CDADA. Công tắc tơ D của chúng tôi (Dòng LC1-D) được chứng nhận IEC 60947-4-1, 3P/4P, lên đến 620A, định mức AC-3/AC-4. Tùy chọn điện áp cuộn dây rộng. Chúng tôi giới thiệu sản phẩm này cho điều khiển động cơ & tự động hóa công nghiệp, hãy liên hệ với chúng tôi để báo giá.

Gửi yêu cầu

Mô tả Sản phẩm

Kỹ sư điều khiển động cơ và chuyển đổi nguồn đáng tin cậy với Công tắc tơ CDADA LC1-D Series D, một công tắc tơ AC hiệu suất cao được Shanghai DADA Electric CO.,LTD thiết kế để đáp ứng các tiêu chuẩn IEC/EN 60947-4-1. Được thiết kế cho các ứng dụng công nghiệp, thương mại và cơ sở hạ tầng, dòng LC1-D hỗ trợ cấu hình 3 cực hoặc 4 cực với dòng điện định mức từ 9A đến 95A (lên đến 620A ở các biến thể công suất lớn) và điều khiển động cơ lồng sóc 3 pha công suất lên tới 45kW (ở mức điện áp 380–415V, AC-3).

Được trang bị các tiếp điểm phụ 1NO+1NC tiêu chuẩn, nó tích hợp hoàn hảo với rơle quá tải nhiệt để bảo vệ toàn bộ động cơ. Với các tùy chọn cuộn dây AC hoặc DC (24V–600V), loại sử dụng AC-3 và AC-4 và thiết kế mạnh mẽ được định mức cho cách điện 690V, Bộ tiếp điểm CDADA D mang lại hiệu suất đáng tin cậy trong các chu kỳ khởi động-dừng thường xuyên, hệ thống băng tải, máy bơm, máy nén và các thiết bị HVAC—ngay cả trong các môi trường đòi hỏi nhiệt độ môi trường lên tới 40°C và độ cao 2000m.

D Contactor

Thông số kỹ thuật chính

Dòng: D Contactor

Thương hiệu: CDADA | Nhà sản xuất: Shanghai DADA Electric CO.,LTD

Tiêu chuẩn: IEC/EN 60947-4-1

Chứng nhận: CE

Cực: 3P hoặc 4P (có thể lựa chọn)

Dòng hoạt động định mức (AC-3): 9A – 95A (lên đến 620A trong phạm vi mở rộng)

Điều khiển công suất động cơ (AC-3):

380/415V: 4kW – 45kW

660/690V: lên tới 45kW

Danh mục sử dụng: AC-3 (động cơ lồng sóc), AC-4 (cắm & nhích)

Điện áp cách điện định mức: 690V AC

Nhiệt độ môi trường xung quanh: –5°C đến +40°C

Độ cao: 2000m

Lắp đặt: Mặt phẳng thẳng đứng ±5°, Lắp loại III

Danh bạ phụ: 1NO + 1NC (tiêu chuẩn trên tất cả các model)

Tùy chọn cuộn dây:

Cuộn dây xoay chiều: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Cuộn dây DC: 24V, 36V, 48V, 110V, 220V

Bảng dữ liệu kỹ thuật

Mặt hàng		Người mẫu	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Cực			3/4	3/4	3/4	3/4	3/4
Liên hệ phụ trợ			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Dòng điện gia nhiệt thông thường định mức (A) AC-1			20	20	30	40	50
Đánh giá hoạt động hiện tại (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Điện áp cách điện định mức (V AC)			690	690	690	690	690
Sức mạnh kiểm soát 3 pha động cơ lồng (AC-3)	kW	Điện xoay chiều 220/230V Điện xoay chiều 380/415V Điện xoay chiều 660/690V	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Cuộn dây AC(V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Cuộn dây DC(V)			24,36,48,110,220

Mặt hàng		Người mẫu	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Cực			3/4	3/4	3/4	3/4	3/4
Mạch phụ Cat:AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Dòng điện gia nhiệt thông thường định mức (A) AC-1			60	80	80	110	110
Đánh giá hoạt động hiện tại (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Điện áp cách điện định mức (V AC)			690	690	690	690	690
Sức mạnh kiểm soát 3 pha động cơ lồng (AC-3)	KW	Điện xoay chiều 220/230V Điện xoay chiều 380/415V Điện xoay chiều 660/690V	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Cuộn dây AC(V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Cuộn dây DC(V)			24,36,48,110,220

Mặt hàng			Người mẫu		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Cực					3		3		3		3/4		3/4
Dòng điện gia nhiệt thông thường định mức (A) AC-1					200		200		200		275		280
Đánh giá hoạt động hiện tại (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Điện áp cách điện định mức (V AC)					690		690		690		690		690
Sức mạnh kiểm soát 3 pha động cơ lồng (AC-3)	kW		Điện xoay chiều 380/415V Điện xoay chiều 660/690V		55		75		75		90		110
					80		100		100		110		140
Cuộn dây AC(V)					110,127,220,240,380,415,440,480,500,600
Mặt hàng				Người mẫu		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Cực						3/4		3/4		3/4		3/4
Dòng điện gia nhiệt thông thường định mức (A) AC-1						360		430		580		850
Đánh giá hoạt động hiện tại (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Điện áp cách điện định mức (V AC)						690		690		690		690
Công suất điều khiển 3 pha động cơ lồng (AC-3)		kW		Điện xoay chiều 380/415V Điện xoay chiều 660/690V		160		200		250		335
						220		280		330		450
Cuộn dây AC(V)						110, 127,220,240,380,415,440,480,500,600

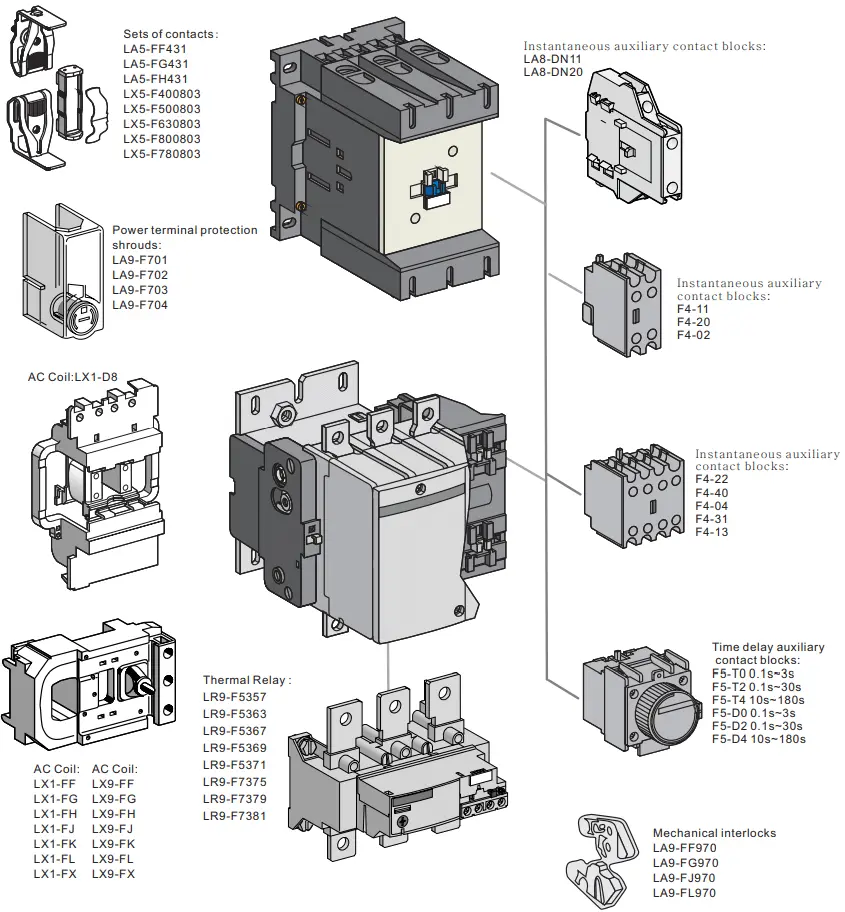

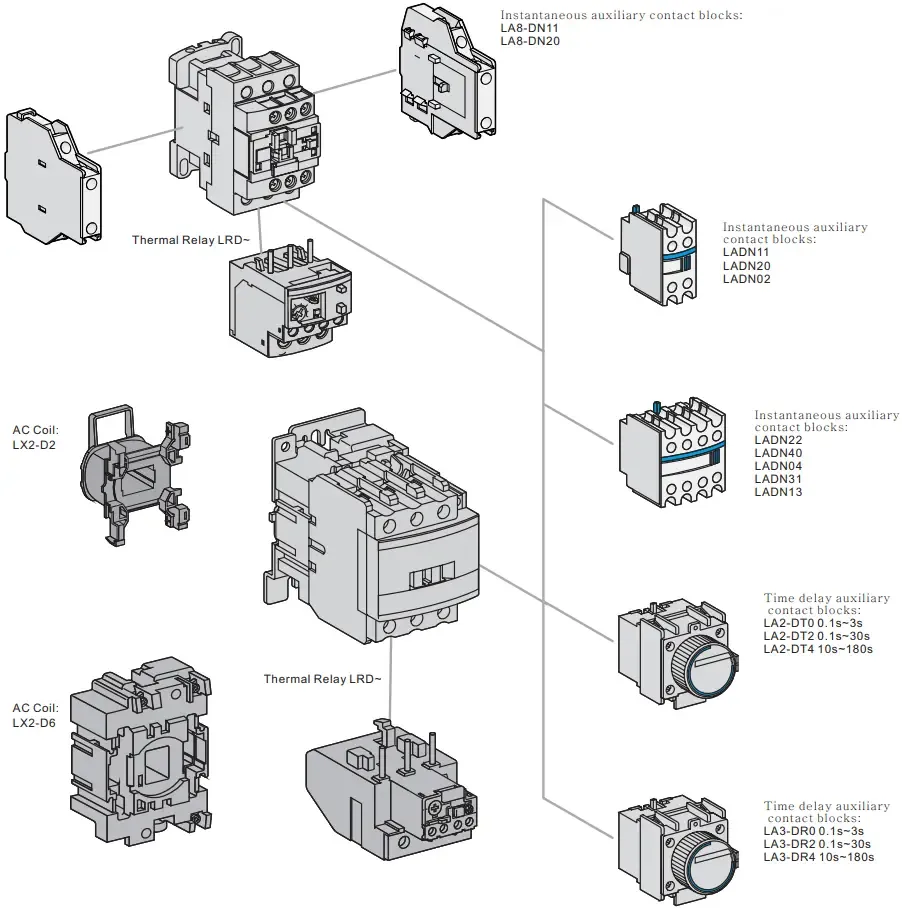

Phụ kiện

D Contactor

Tại sao chọn Công tắc tơ CDADA D?

★ Tuân thủ IEC thực sự

Được thiết kế và thử nghiệm theo tiêu chuẩn IEC/EN 60947-4-1—đảm bảo khả năng tương tác và chấp nhận toàn cầu.

★ Giải pháp điều khiển động cơ toàn diện

Ghép nối với rơle quá tải nhiệt CDADA để lắp ráp bộ khởi động động cơ hoàn chỉnh—quá tải + ngắn mạch + cách ly.

★ Điện áp rộng linh hoạt

Chọn từ 13 điện áp cuộn dây AC và 5 DC—lý tưởng cho các dự án toàn cầu hoặc bảng điện áp hỗn hợp.

★ Mạnh mẽ cho nhiệm vụ nặng nề

Hỗ trợ nhiệm vụ AC-4 (đảo chiều/cắm thường xuyên)—hoàn hảo cho cần cẩu, thang máy và băng tải.

★ Tích hợp Plug-and-Play

Các tiếp điểm phụ 1NO+1NC tiêu chuẩn cho phép dễ dàng khóa liên động, truyền tín hiệu hoặc phản hồi PLC.

★ Độ tin cậy cấp công nghiệp

Đã được kiểm tra độ bền điện cao, điện trở tiếp xúc thấp và khả năng triệt tiêu hồ quang ổn định—giảm thiểu thời gian ngừng hoạt động.

★ Ưu điểm chính của chúng tôi là: 1) Hoàn thành các chứng chỉ quốc tế, 2) Khả năng OEM/ODM mạnh mẽ, 3) Tỷ lệ chi phí trên hiệu suất cao, 4) Năng lực sản xuất quy mô lớn đáng tin cậy, 5) Kinh nghiệm xuất khẩu sâu rộng.

D Contactor

★ Sản phẩm của chúng tôi được xuất khẩu thành công sang Đông Nam Á, Trung Đông, Nam Mỹ, Châu Phi, Châu Âu và các nước CIS, tập trung mạnh vào thị trường Vành đai và Con đường.

D Contactor

Ứng dụng điển hình

D Contactor Bộ khởi động động cơ: Máy bơm, quạt, máy nén, máy trộn

D Contactor Hệ thống HVAC: Điều khiển máy làm lạnh và quạt gió

D Contactor Tự động hóa công nghiệp: Dây chuyền băng tải, máy đóng gói

D Contactor Quản lý tòa nhà: Điều khiển thang máy, ngân hàng chiếu sáng

D Contactor Năng lượng & Nước: Xử lý nước thải, hệ thống tưới tiêu

Câu hỏi thường gặp

Câu hỏi 1: “D Contactor” nghĩa là gì?

Câu trả lời 1: “D” dùng để chỉ ký hiệu sê-ri (LC1-D) được sử dụng trên toàn cầu cho nền tảng công tắc tơ AC được tiêu chuẩn hóa, theo mô-đun này. Đây không phải là một phân loại kỹ thuật—nhưng được công nhận rộng rãi trong xây dựng bảng điều khiển nhờ khả năng tương thích với các phụ kiện như rơle quá tải và khóa liên động cơ học.

Câu hỏi 2: Sự khác biệt giữa nhiệm vụ AC-3 và AC-4 là gì?

A2:

● AC-3: Khởi động/dừng bình thường của động cơ lồng sóc (ví dụ: máy bơm, quạt). Giảm căng thẳng.

● AC-4: Thường xuyên cắm, nhích hoặc đảo chiều (ví dụ: cần cẩu, tời). Ứng suất điện cao hơn → yêu cầu các tiếp điểm chắc chắn hơn. → CDADA LC1-D được xếp hạng cho cả hai, khiến nó trở nên linh hoạt.

Câu 3: Tôi có thể sử dụng công tắc tơ này mà không có rơle quá tải không?

A3: Không nên dùng cho tải động cơ. Công tắc tơ chỉ chuyển đổi nguồn điện - nó không bảo vệ chống quá tải. Luôn kết hợp với rơle quá tải nhiệt hoặc điện tử để đảm bảo an toàn cho động cơ.

Q4: Có sẵn phiên bản 4 cực không?

A4: Vâng! Tất cả các mẫu LC1-D đều hỗ trợ cấu hình 3P hoặc 4P—lý tưởng cho các ứng dụng chuyển mạch trung tính hoặc hệ thống 4 dây.

Câu hỏi 5: Tại sao chọn CDADA thay vì các công tắc tơ dòng D khác?

Câu trả lời 5: CDADA cung cấp:

● Tuân thủ tiêu chuẩn IEC 60947-4-1 chính hãng với các báo cáo thử nghiệm

● Dải điện áp cuộn dây rộng hơn (bao gồm 415V, 480V, 600V để xuất khẩu)

● Chất lượng ổn định với các tiếp điểm và máng hồ quang bằng hợp kim bạc

● Định giá thân thiện với OEM và xử lý mẫu nhanh chóng

● Chứng chỉ toàn cầu (CE) và tài liệu tiếng Anh
