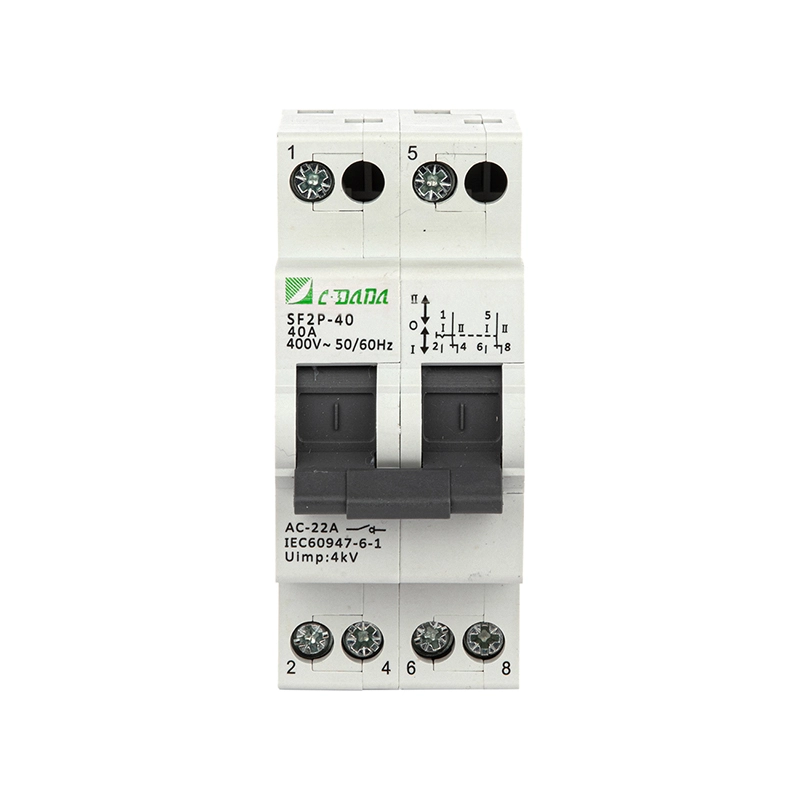

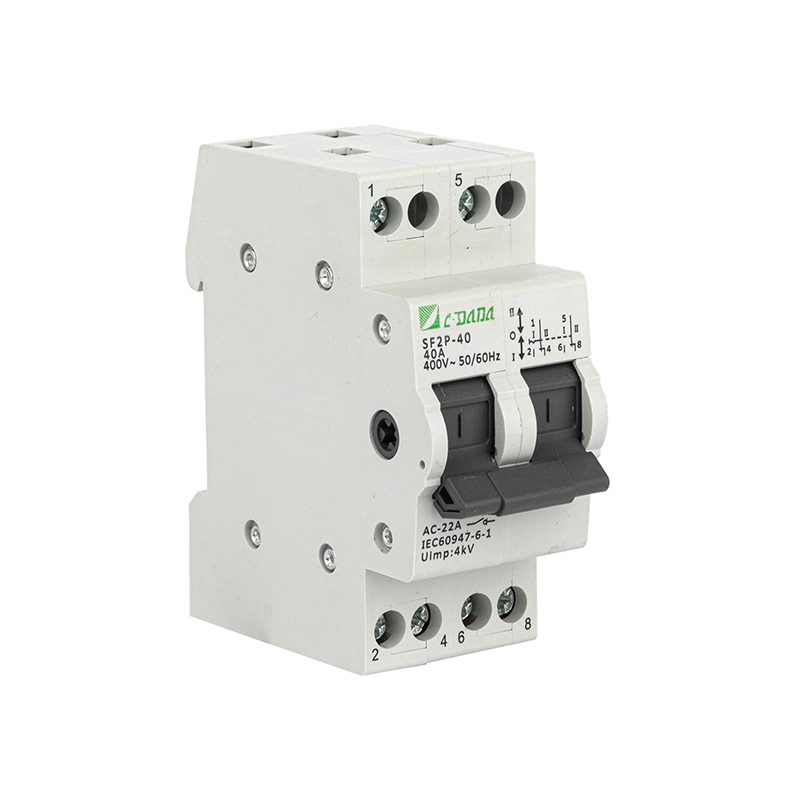

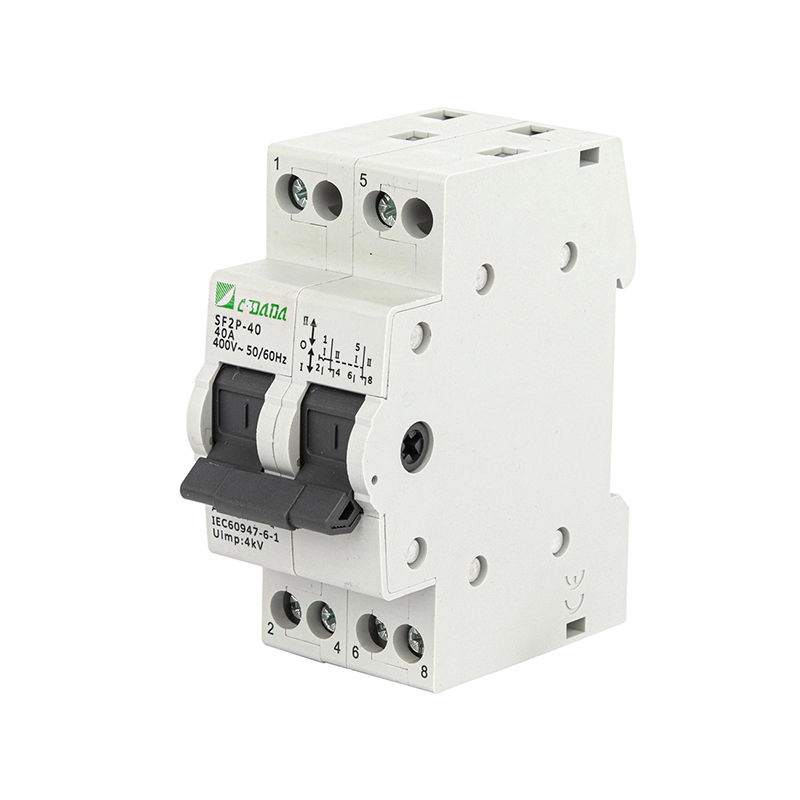

Công tắc chuyển đổi 2P

Đảm bảo chuyển đổi nguồn điện an toàn và đáng tin cậy với Bộ chuyển mạch chuyển đổi 2P CDADA SF Series, nó phù hợp để chuyển đổi mạch quan trọng trong các ứng dụng dân dụng, thương mại và công nghiệp nhẹ. Công tắc chuyển đổi vi mô gắn trên thanh ray DIN này hỗ trợ các nguồn điện hoặc tải kép với hoạt động 3 vị trí rõ ràng: I -OFF-II, cho phép chuyển đổi liền mạch giữa nguồn điện lưới/lưới và nguồn cung cấp dự phòng/máy phát điện, điều khiển thuận/ngược động cơ hoặc mạch giám sát pha/điện áp.

Được định mức cho AC 50/60Hz, 230–400V và dòng điện từ 16A đến 125A, công tắc chuyển đổi CDADA 2P tuân thủ các tiêu chuẩn IEC 60947-3 và EN 60947-3. Với các chỉ báo vị trí BẬT/TẮT, các tiếp điểm có độ dẫn điện cao và cơ chế đóng/ngắt nhanh được hỗ trợ bằng lò xo, nó đảm bảo hiệu suất ổn định ngay cả khi vận hành thủ công thường xuyên. Được thiết kế để lắp đặt theo mô-đun cùng với MCB và công tắc tơ, nó lý tưởng cho các bảng phân phối trong tòa nhà, phòng bơm, tủ viễn thông và hệ thống chiếu sáng khẩn cấp.

Thông số kỹ thuật chính

Series: Công tắc chuyển đổi thủ công SF Series 2P

Thương hiệu: CDADA | Nhà sản xuất: Shanghai DADA Electric CO.,LTD

Cực: 2P (Cực kép) - có sẵn ở các biến thể 1P đến 4P

Dòng điện định mức: 16A – 125A (giảm tới 80% ở nhiệt độ môi trường xung quanh 40°C)

Điện áp định mức: 230/400V AC, 50/60Hz

Điện áp cách điện (Ui): 500V

Loại sử dụng: AC-22A (tải điện trở và cảm ứng hỗn hợp)

Dòng điện chịu được trong thời gian ngắn (Icw): 12×Ie trong 1 giây

Công suất tạo: 20×Ie, t=0,1s

Tuổi thọ cơ học: 8.500 lần hoạt động

Tuổi thọ điện: 1.500 lần hoạt động (có tải)

Mức độ ô nhiễm: II

Lắp đặt: Đường ray DIN TH35 tiêu chuẩn

Vận hành: Tay cầm 3 vị trí bằng tay (I – O – II)

Các chỉ báo: Vị trí BẬT/TẮT có thể nhìn thấy được thông qua việc căn chỉnh tay cầm

Thiết bị đầu cuối: Kết nối cáp hoặc thanh cái

Mô-men xoắn siết chặt:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Lưu ý an toàn: Không có buồng dập hồ quang → phải sử dụng cầu chì/MCB ngược dòng để bảo vệ ngắn mạch

Bảng dữ liệu kỹ thuật

Tại sao chọn Bộ chuyển đổi chuyển đổi CDADA 2P?

★ Cách ly 3 vị trí an toàn

Vị trí TẮT thực sự (O) ngắt kết nối cả hai nguồn—rất quan trọng đối với việc bảo trì và an toàn chống phản hồi.

★ Thiết kế mô-đun DIN-Rail

Cài đặt trong vài giây cùng với MCB—tiết kiệm không gian và đơn giản hóa cách bố trí bảng điều khiển trong các tòa nhà thông minh hoặc vỏ OEM.

★ Danh bạ có độ tin cậy cao

Hình học tiếp xúc động-tĩnh được tối ưu hóa đảm bảo điện trở thấp và độ ổn định lâu dài.

★ Tuân thủ toàn cầu

Được chứng nhận theo tiêu chuẩn IEC 60947-3 được chấp nhận ở Châu Âu, Châu Á, Châu Phi và Châu Mỹ Latinh.

★ Vận hành an toàn cho người dùng

Cơ chế hỗ trợ bằng lò xo ngăn chặn sự tham gia một phần; tay cầm mở rộng tùy chọn cho các mẫu 63A+.

★ Ứng dụng đa năng

Từ chuyển đổi máy phát điện đến đảo chiều động cơ—một công tắc, nhiều chức năng.

Ứng dụng điển hình

Hệ thống điện dự phòng: Chuyển đổi giữa tiện ích và máy phát điện

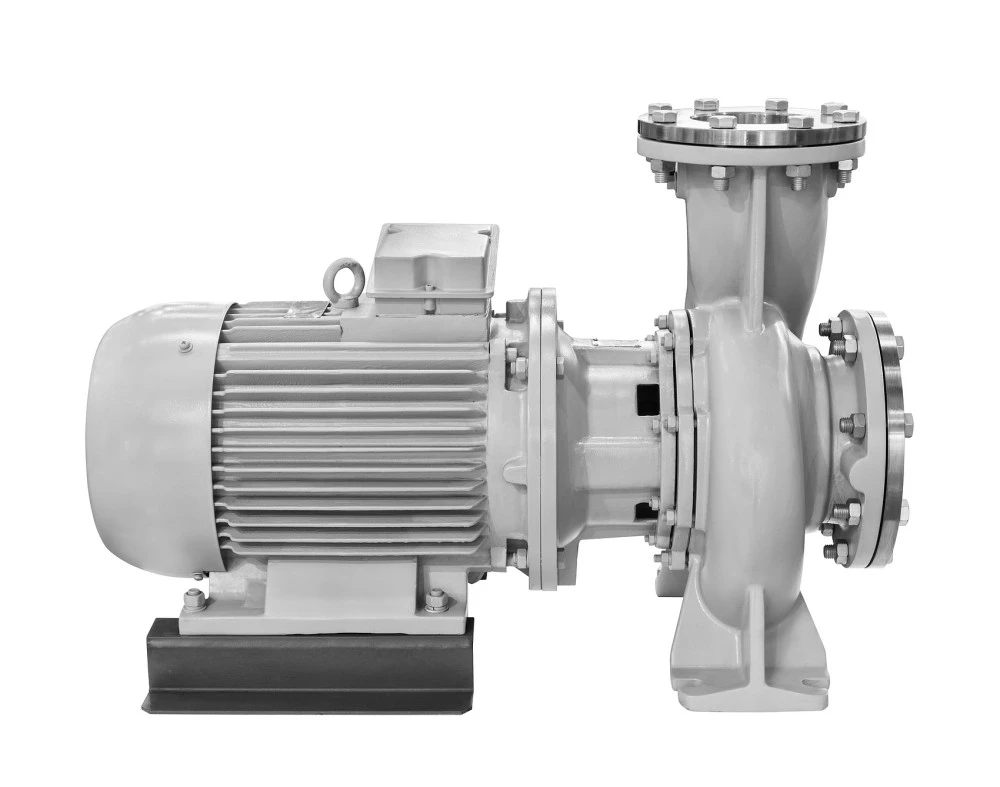

Điều khiển động cơ: Xoay thuận/nghịch của máy bơm hoặc quạt nhỏ

Mạch đo: Lựa chọn điện áp/pha trong bảng đo sáng

Tự động hóa tòa nhà: Chuyển đổi đơn vị HVAC kép, chuyển đổi ánh sáng khẩn cấp

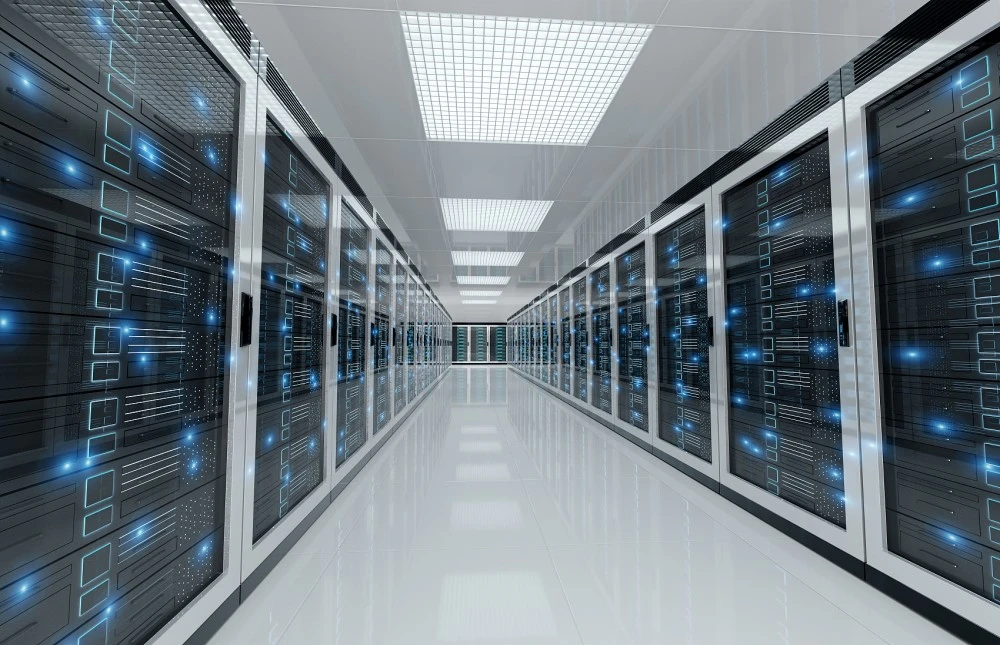

Trung tâm Viễn thông & Dữ liệu: Lựa chọn nguồn PSU dự phòng

Giới thiệu về CDADA

★ Ưu điểm chính của chúng tôi là:

1) Hoàn thành các chứng chỉ quốc tế,

2) Khả năng OEM / ODM mạnh mẽ,

3) Tỷ lệ hiệu suất chi phí cao,

4) Năng lực sản xuất quy mô lớn đáng tin cậy,

5) Kinh nghiệm xuất khẩu sâu rộng.

★ Sản phẩm của chúng tôi được xuất khẩu thành công sang Đông Nam Á, Trung Đông, Nam Mỹ, Châu Phi, Châu Âu và các nước CIS, tập trung mạnh vào thị trường Vành đai và Con đường.

★ Chúng tôi liên tục đầu tư vào R&D, theo dõi các tiêu chuẩn toàn cầu và xu hướng thị trường, đồng thời cộng tác với các chuyên gia trong ngành để nâng cấp danh mục sản phẩm của mình.

Câu hỏi thường gặp

Q1: Tôi có thể chuyển đổi khi đang tải không?

A1: Không khuyến khích. Công tắc chuyển đổi 2P dòng SF không có buồng dập hồ quang. Luôn ngắt điện cho mạch trước khi chuyển mạch hoặc chỉ sử dụng để truyền tải không tải (ví dụ: chức năng cách ly). Đối với chuyển mạch tải trực tiếp, hãy xem xét ATS cơ giới hoặc bộ ngắt kết nối cầu chì.

Câu 2: Tại sao lại có vị trí “O” (TẮT)?

Câu trả lời 2: Vị trí TẮT ở giữa đảm bảo cách ly hoàn toàn với cả hai nguồn điện—cần thiết để đảm bảo an toàn khi bảo trì và ngăn chặn nguồn cấp điện ngược vào máy phát điện hoặc bộ biến tần.

Câu 3: Tôi có cần cầu chì với công tắc này không?

Đ3: Có. Vì nó không thể làm gián đoạn dòng điện sự cố nên hãy luôn ghép nối nó với cầu chì ngược dòng hoặc MCB được định mức cho dòng điện ngắn mạch tiềm năng của hệ thống của bạn.

Q4: Nó có thể điều khiển hướng động cơ không?

Câu trả lời 4: Có—đối với động cơ nhỏ, công tắc 2P có thể đảo ngược trình tự pha khi được nối dây đúng cách. Đảm bảo động cơ đã dừng và ngắt điện trước khi đổi hướng.

Câu 5: Tại sao chọn CDADA thay vì các nhãn hiệu khác?

Câu trả lời 5: CDADA cung cấp:

● Khóa liên động cơ học 3 vị trí thực sự (không có trạng thái động)

● Khả năng tương thích DIN-rail với các tiêu chuẩn bảng điều khiển toàn cầu

● Chỉ báo trực quan rõ ràng về vị trí công tắc

● Cơ cấu lò xo chắc chắn cho áp suất tiếp xúc đáng tin cậy

● Giá cả cạnh tranh với chứng nhận IEC đầy đủ và hỗ trợ kỹ thuật
