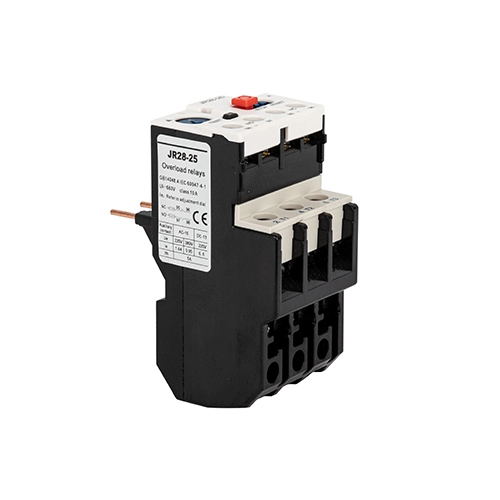

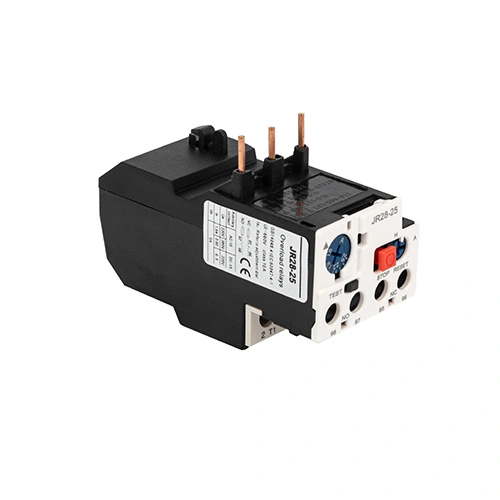

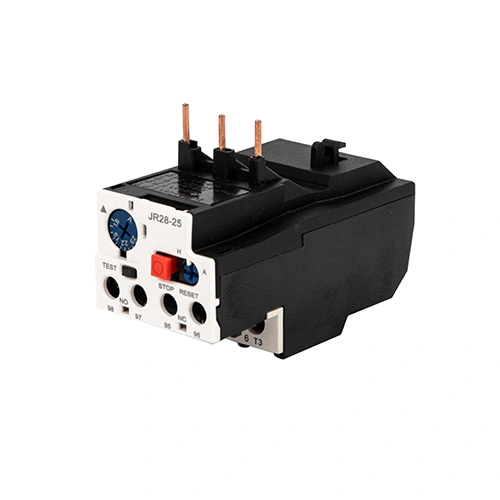

Rơle quá tải nhiệt JR28

Bảo vệ động cơ của bạn với Rơle quá tải nhiệt JR28, một giải pháp bảo vệ mạnh mẽ và thông minh được phát triển bởi CDADA, một nhà sản xuất đáng tin cậy ở Trung Quốc. Được thiết kế để tích hợp liền mạch với các công tắc tơ dòng D của CDADA (D9 đến D150), rơle JR28 cung cấp khả năng bảo vệ toàn diện chống lại:

● Quá tải

● Lỗi pha (mất một pha)

● Thời gian khởi động động cơ quá dài

● Rôto ngừng hoạt động kéo dài

Với phạm vi dòng điện có thể điều chỉnh rộng rãi từ 0,1A đến 140A, dòng JR28 đáp ứng các ứng dụng từ quạt nhỏ đến máy bơm và máy nén công nghiệp lớn. Nó có nút kiểm tra để xác minh mạch điều khiển, chỉ báo ngắt rõ ràng, lựa chọn đặt lại thủ công hoặc tự động và nắp có thể bịt kín để ngăn chặn những điều chỉnh trái phép. Được xây dựng trên công nghệ nhiệt lưỡng kim đã được chứng minh và tuân thủ tiêu chuẩn IEC 60947-4-1, CDADA JR28 đảm bảo khả năng bảo vệ động cơ đáng tin cậy, dễ bảo trì trong các môi trường đòi hỏi khắt khe trên toàn thế giới.

Thông số kỹ thuật chính

Series: Rơle quá tải nhiệt JR28

Thương hiệu: CDADA | Nhà sản xuất: Shanghai DADA Electric CO.,LTD

Khả năng tương thích: Được thiết kế cho các công tắc tơ D9, D12, D18 … lên đến D150 (dòng LC1-D/F)

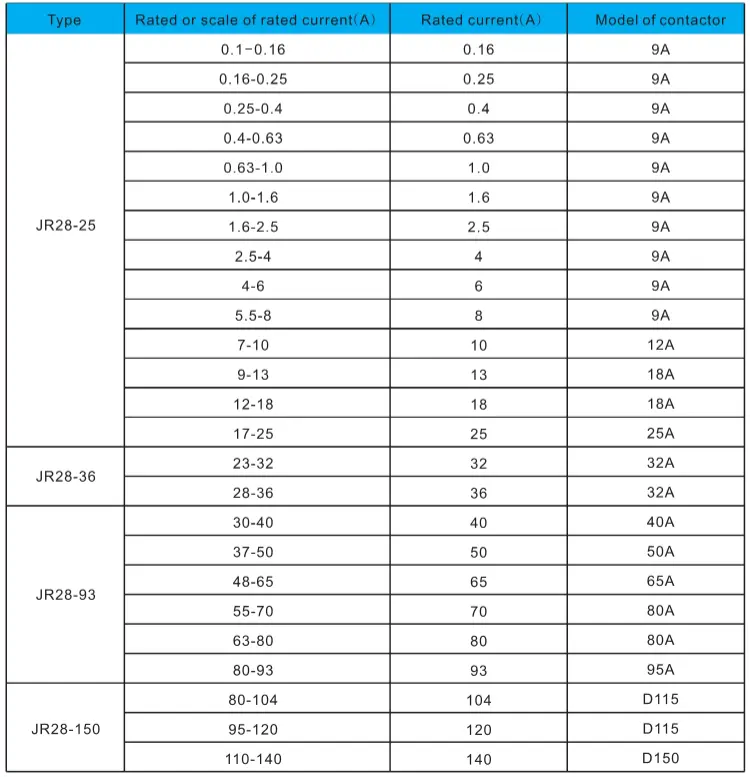

Phạm vi dòng điện định mức: 0,1A – 140A (nhiều mẫu: JR28-25, JR28-36, JR28-93, JR28-150, v.v.)

Cực: 3 cực (theo dõi sự mất cân bằng của tất cả các pha)

Chức năng bảo vệ:

★ Quá tải nhiệt

★ Phát hiện lỗi pha

★ Giám sát thời gian bắt đầu dài

★ Bảo vệ rôto ngừng hoạt động

Chế độ đặt lại: Thủ công hoặc Tự động (thông qua công tắc chọn)

Nút kiểm tra: Mô phỏng ngắt—kích hoạt cả tiếp điểm phụ NO và NC

Nút dừng: Chỉ mở tiếp điểm NC (đối với tín hiệu khẩn cấp)

Chỉ báo chuyến đi: Cờ trực quan hiển thị trạng thái bị vấp

Khóa cài đặt: Vỏ có thể được niêm phong để hoạt động chống giả mạo

Tiếp điểm phụ: Tiêu chuẩn 1NO + 1NC (dành cho cảnh báo, phản hồi PLC hoặc khóa liên động)

Lắp đặt: Thiết kế gắn trực tiếp vào các công tắc tơ CDADA tương thích

Chứng nhận: Tuân thủ tiêu chuẩn IEC/EN 60947-4-1 (có sẵn tài liệu CE)

Tại sao nên chọn Rơle quá tải nhiệt CDADA JR28?

★  Phạm vi phủ sóng rộng

Từ 0,1A đến 140A—hỗ trợ mọi thứ, từ động cơ HP phân đoạn đến ổ đĩa công nghiệp 110kW+.

★ Khả năng tương thích hoàn toàn với Công tắc tơ dòng D

Được thiết kế để phù hợp với D9 đến D150—đảm bảo sự phối hợp cơ và nhiệt hoàn hảo.

★ Tính năng chẩn đoán nâng cao

★ Nút KIỂM TRA kiểm tra hệ thống dây điện điều khiển mà không bị gián đoạn nguồn điện

★ Nút STOP cho phép truyền tín hiệu bên ngoài

★ Chỉ báo chuyến đi tăng tốc độ xử lý sự cố

★ Độ tin cậy cấp công nghiệp

Cơ chế nhiệt lưỡng kim thực sự (không phải điện tử)—miễn nhiễm với EMI, tăng vọt điện áp và lỗi phần mềm.

★ Sẵn sàng về An toàn & Tuân thủ

Vỏ có thể bịt kín đáp ứng các yêu cầu kiểm định của ISO, CE và nhà máy đối với cài đặt bị khóa.

★ Bảo vệ hiệu quả về chi phí

Ngăn ngừa hiện tượng cháy động cơ, giảm thời gian ngừng hoạt động và kéo dài tuổi thọ thiết bị—lý tưởng cho các OEM và nhà tích hợp hệ thống.

★ Chi tiết đóng gói khác nhau tùy theo sản phẩm. Chúng tôi cung cấp thông tin này trong báo giá và danh sách đóng gói của chúng tôi. Thùng carton xuất khẩu tiêu chuẩn được thiết kế để xếp hàng và xếp container tối ưu.

Ứng dụng điển hình

★ Bộ khởi động động cơ: Đi kèm với công tắc tơ cho máy bơm, quạt, băng tải

★ Hệ thống HVAC: Máy làm lạnh, tháp giải nhiệt, bộ xử lý không khí

★ Nước & Nước thải: Máy bơm chìm và ly tâm

★ Sản xuất: Máy trộn, máy đùn, dây chuyền đóng gói

★ Khai khoáng & Xây dựng: Máy nghiền, tời nâng, quạt thông gió

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa dòng JR28 và dòng LRD là gì?

Trả lời 1: Cả hai đều là rơle quá tải nhiệt của CDADA. Dòng JR28 hỗ trợ dòng điện cao hơn (lên đến 140A) và được thiết kế cho các công tắc tơ lớn hơn (lên đến D150), trong khi LRD thường bao phủ các phạm vi thấp hơn (lên đến ～104A). Về mặt chức năng, chúng cung cấp khả năng bảo vệ tương tự—nhưng JR28 được tối ưu hóa cho mục đích sử dụng công nghiệp nặng.

Câu hỏi 2: Tôi có thể sử dụng Rơle chống quá tải nhiệt JR28 với các công tắc tơ không phải CDADA không?

Câu trả lời 2: Mặc dù có thể xảy ra trong một số trường hợp, nhưng hiệu suất tối ưu và hỗ trợ bảo hành yêu cầu ghép nối với công tắc tơ dòng D của CDADA (D9–D150). Sự phù hợp cơ học, tản nhiệt và các đường cong phối hợp được xác nhận như một hệ thống.

Câu hỏi 3: Chức năng bảo vệ lỗi pha hoạt động như thế nào trong JR28?

Câu trả lời 3: Nếu mất một pha, hai dây dẫn còn lại mang dòng điện không cân bằng, gây ra hiện tượng nóng lên không đối xứng ở các dải lưỡng kim. JR28 phát hiện sự mất cân bằng này và di chuyển nhanh hơn khi quá tải thông thường, ngăn ngừa hư hỏng cuộn dây động cơ.

Q4: Đặt lại thủ công có an toàn hơn đặt lại tự động không?

Câu trả lời 4: Có—dành cho các hệ thống quan trọng. Đặt lại thủ công buộc người vận hành phải kiểm tra và xóa lỗi trước khi khởi động lại. Tự động đặt lại phù hợp với các thiết bị không được giám sát hoặc ở xa, nơi ưu tiên tính liên tục (ví dụ: máy bơm làm mát).

Câu 5: Tại sao chọn CDADA JR28 thay vì các thương hiệu toàn cầu?

Câu trả lời 5: CDADA cung cấp:

● Cơ chế chênh lệch nhiệt thực sự với độ chính xác cao

● Khả năng tương thích hoàn toàn với công tắc tơ D9–D150—độ tin cậy cắm và chạy

● Kiểm tra, dừng, đặt lại và niêm phong các chức năng trong một thiết bị nhỏ gọn

● Giá cả cạnh tranh với chất lượng tuân thủ CE

● Hỗ trợ kỹ thuật nhanh và tài liệu tiếng Anh cho khách hàng toàn cầu
