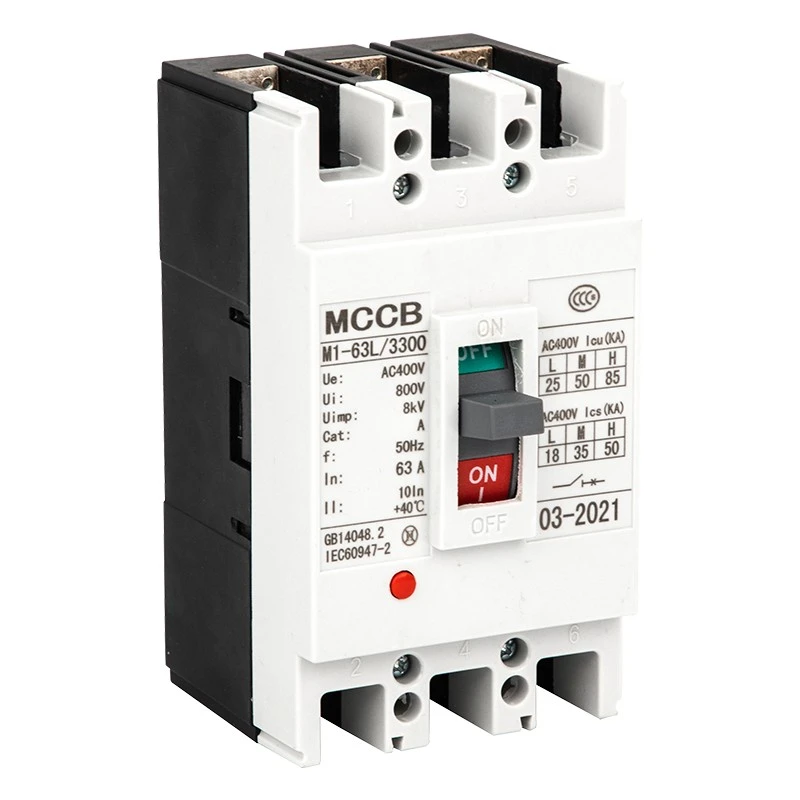

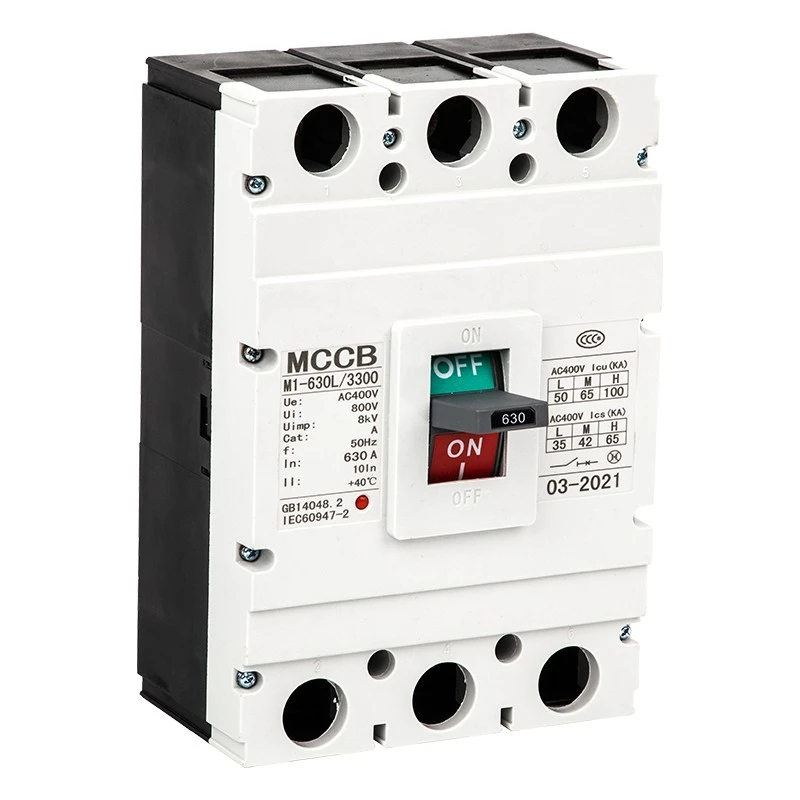

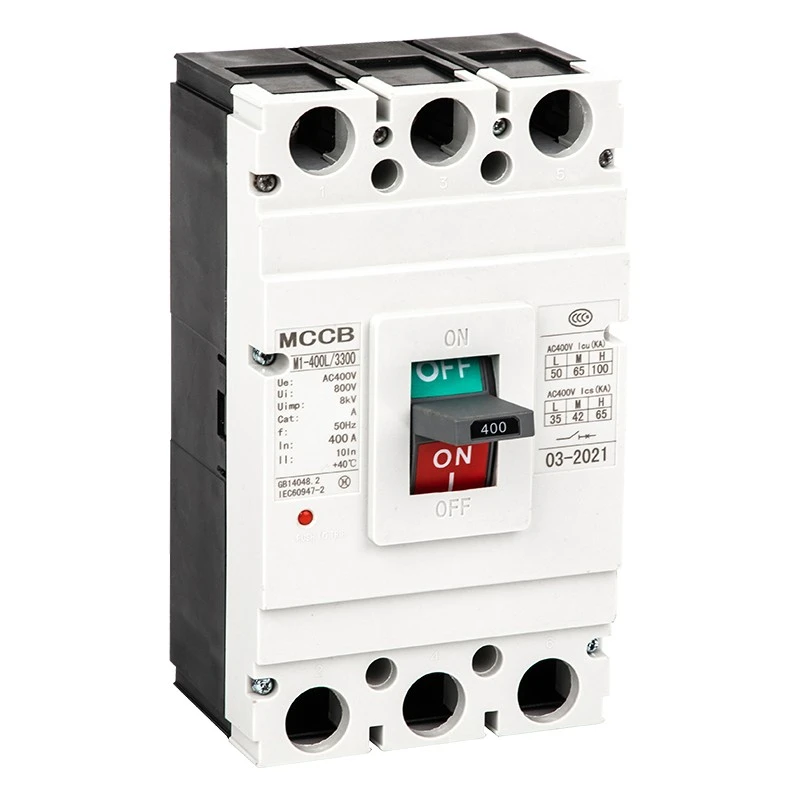

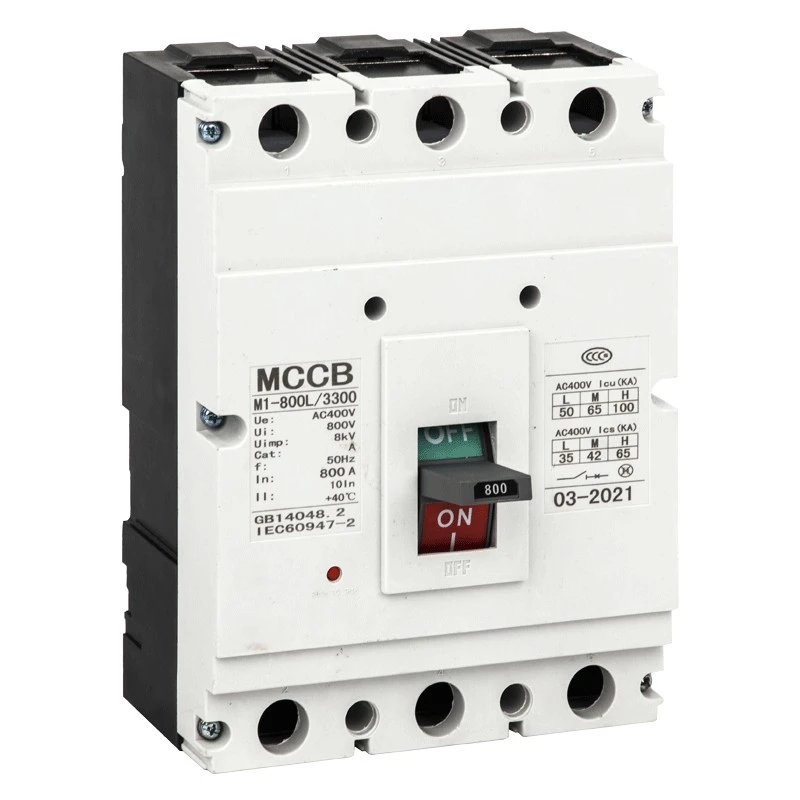

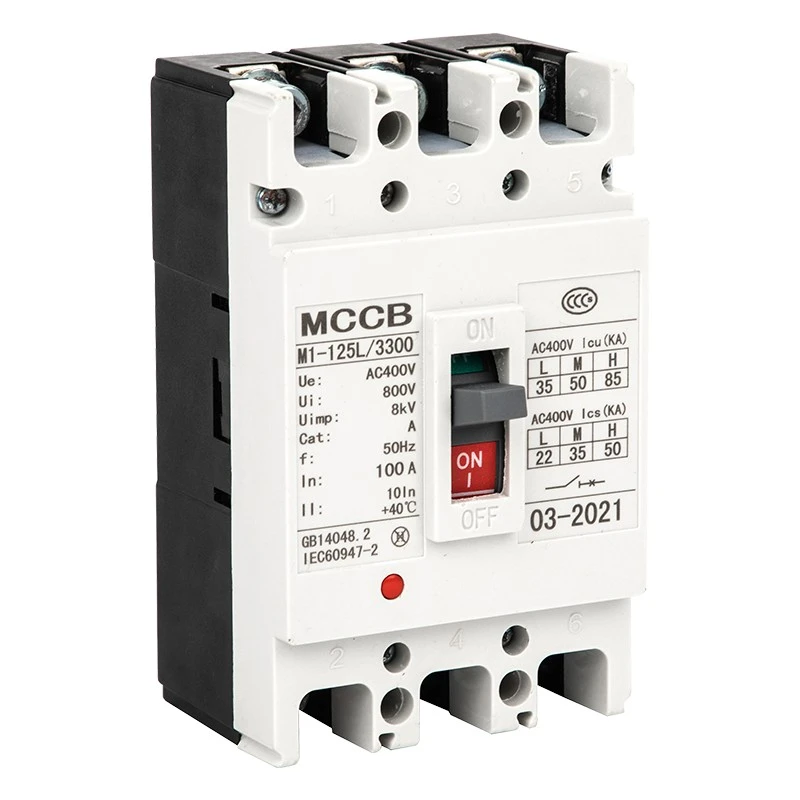

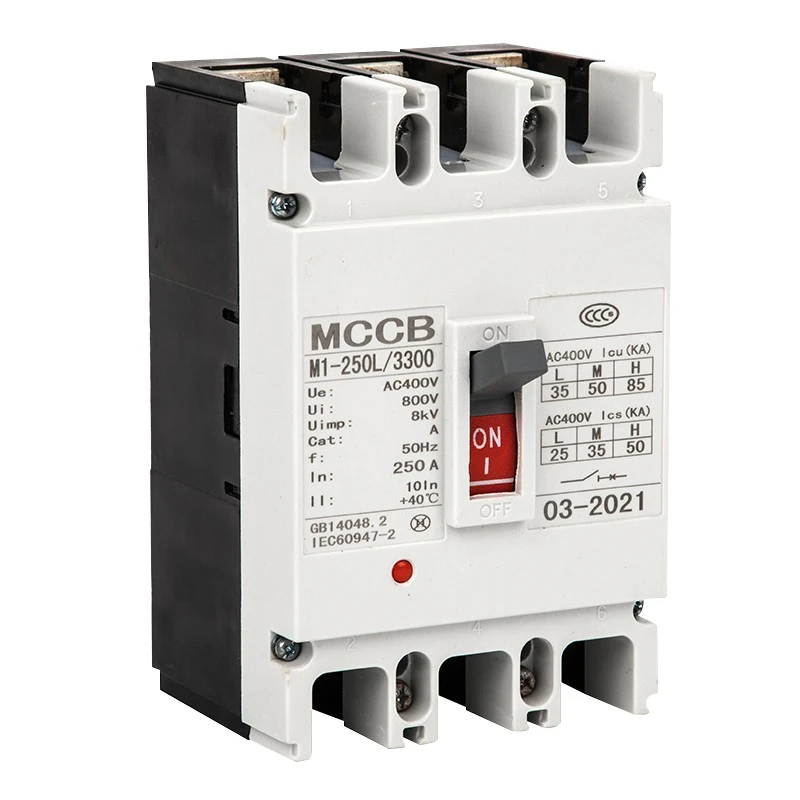

Bộ ngắt mạch vỏ đúc CM1

Bộ ngắt mạch vỏ đúc CM1 dòng DAM2 (CM1) này là thiết bị bảo vệ điện áp thấp hiệu suất cao được sản xuất bởi Shanghai DADA Electric Co., Ltd., một nhà sản xuất và nhà cung cấp đáng tin cậy ở Trung Quốc. Với điện áp cách điện định mức lên đến 800V, điện áp làm việc định mức 400V/690V và dòng điện định mức từ 63A đến 1600A, nó được sử dụng rộng rãi để phân phối điện, bảo vệ mạch, điều khiển động cơ và chuyển mạch không thường xuyên.

Dòng sản phẩm này hỗ trợ lắp đặt theo chiều dọc và chiều ngang, tuân thủ tiêu chuẩn IEC60947-2 và cung cấp khả năng bảo vệ quá tải, ngắn mạch và thấp áp hoàn toàn cho thiết bị điện.

Tính năng sản phẩm

★ Điện áp cách điện định mức: 800V; Điện áp làm việc: 400V/690V

★ Phạm vi hiện tại: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Khả năng phá vỡ: Loại tiêu chuẩn L, loại M trung bình, loại H phá vỡ cao

★ Chế độ nhả kép nhiệt-từ và điện từ

★ Lắp đặt dọc/ngang, thích hợp sử dụng cách ly

★ Phạm vi nhiệt độ môi trường rộng: -5oC ~ + 40oC

★ Độ cao 2000m, ô nhiễm cấp 3

Ứng dụng

Bộ ngắt mạch vỏ đúc CDADA CM1 được ứng dụng rộng rãi trong các hệ thống phân phối điện công nghiệp và dân dụng, bao gồm nhà máy, tòa nhà, trung tâm dữ liệu, nhà máy điện, cơ sở hạ tầng, thiết bị cơ khí và tủ phân phối điện. Nó cũng được sử dụng để bảo vệ động cơ, chuyển đổi mạch và cung cấp điện an toàn trong xây dựng, luyện kim, hóa dầu và các ngành công nghiệp khác.

Thông số kỹ thuật

★ Tiêu chuẩn: IEC60947-2, GB14048.2

★ Tần số: AC 50Hz/60Hz

★ Cực: 1P, 2P, 3P, 4P

★ Phát hành: Nhiệt-từ (kép), điện từ (tức thời)

★ Cài đặt tức thời: Loại phân phối 10In±20%; Loại động cơ 12In±20%

★ Lắp đặt: Dây trước, dây sau, loại cắm

★ Vận hành: Cơ chế vận hành bằng tay, bằng điện

Kích thước phác thảo và lắp đặt

CM1 MCCB của chúng tôi cung cấp dữ liệu kích thước đầy đủ cho các mẫu 63A–1600A, bao gồm dây phía trước, dây phía sau và loại phích cắm. Các kích thước khung khác nhau (63/100/225/400/630/800/1250/1600) phù hợp với kích thước H, H1, H2 để lắp đặt tủ tiêu chuẩn. Chiều cao cơ cấu vận hành bằng tay và bằng điện cũng được tiêu chuẩn hóa để lắp ráp dễ dàng.

Phụ kiện & Chức năng

Phụ kiện bên trong

★ Nhả Shunt: Điện áp định mức 70%–110% để cắt đáng tin cậy

★ Giải phóng điện áp thấp: sụt áp 35%–70% để bảo vệ tự động

★ Tiếp điểm phụ & tiếp điểm báo động: Phản hồi tín hiệu và báo lỗi

★ Phát hành dành riêng cho đồng hồ trả trước: Độ trễ vấp 0,5–2 giây

Phụ kiện bên ngoài

★ Cơ chế vận hành bằng tay

★ Cơ cấu vận hành bằng điện (động cơ)

★ Bộ tách pha, vít lắp, bộ thanh cái

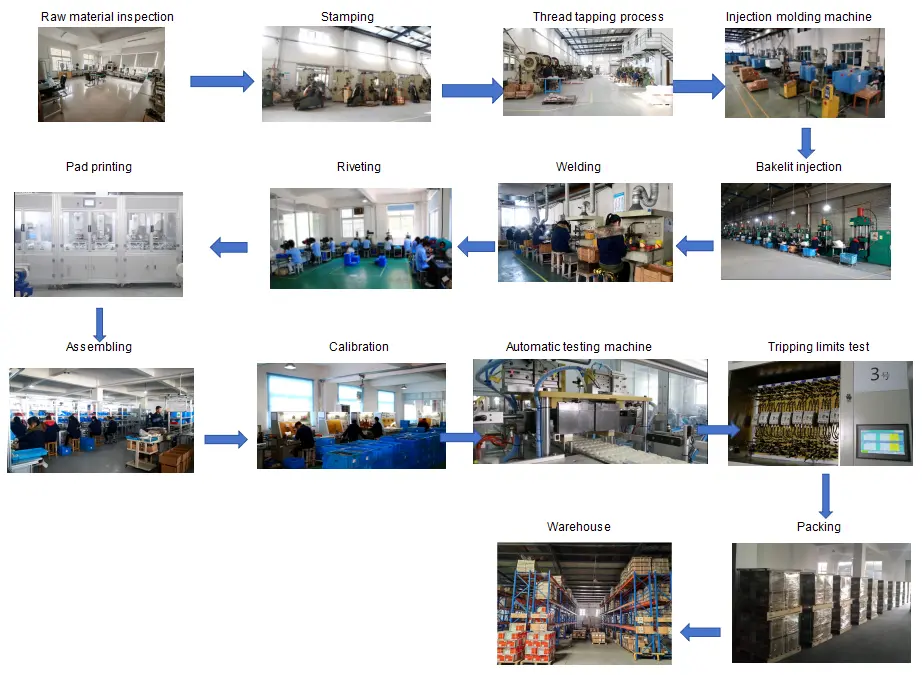

Luồng kiểm soát chất lượng

Kiểm tra nguyên liệu thô → Xử lý sản xuất → Dây chuyền lắp ráp → Kiểm tra đặc tính chuyến đi → Kiểm tra độ tăng nhiệt độ → Kiểm tra ngắn mạch → Kiểm tra lão hóa → Kiểm tra hình thức và kích thước → Đóng gói → Kiểm tra lần cuối trước khi giao hàng

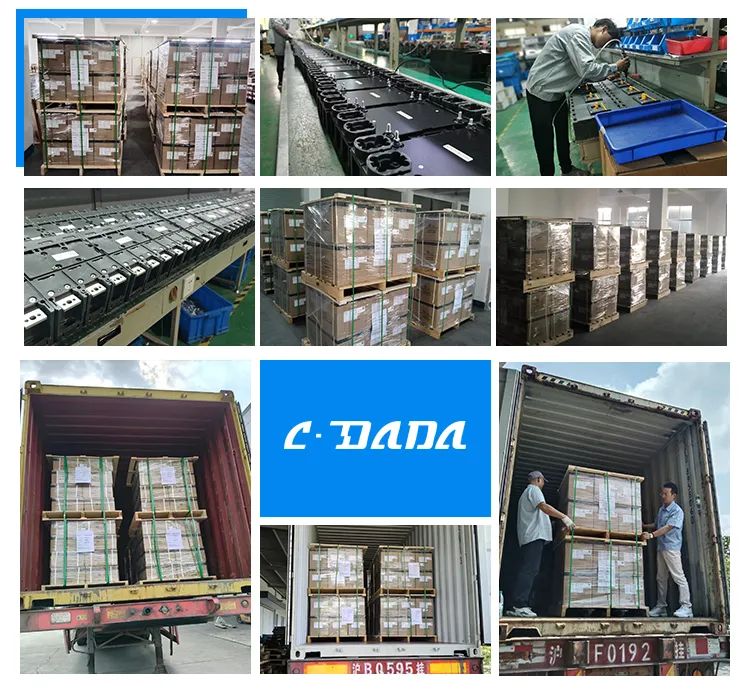

Đóng gói & Vận chuyển

★ Thùng carton xuất khẩu tiêu chuẩn + pallet gỗ để vận chuyển an toàn

★ Nhãn: model, dòng điện, cực, số lượng, chứng chỉ

★ Thích hợp cho hậu cần đường biển, đường hàng không và đường bộ

Chứng chỉ

IEC60947-2, GB14048.2, CE, CB, ROHS và các phê duyệt quốc tế khác.

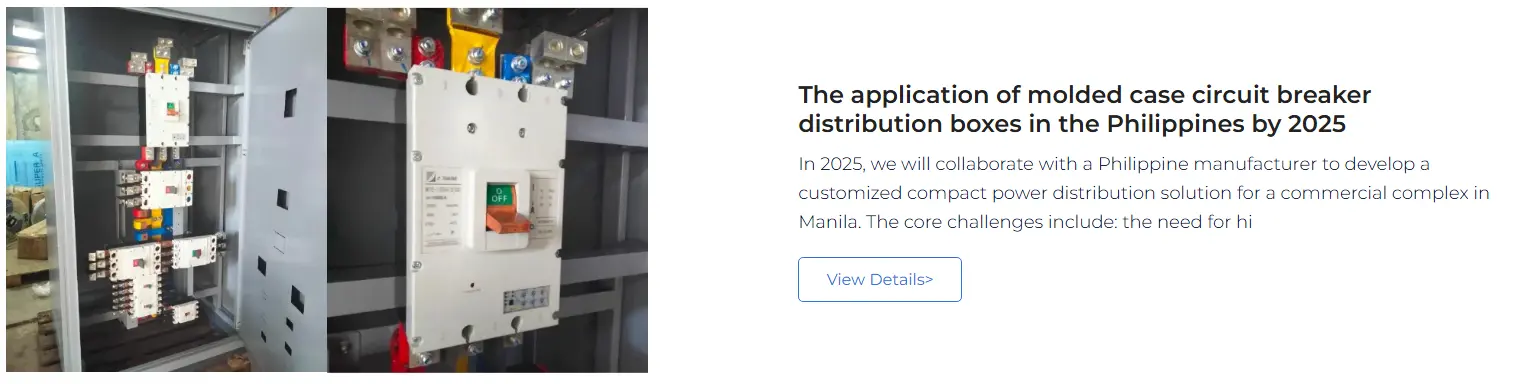

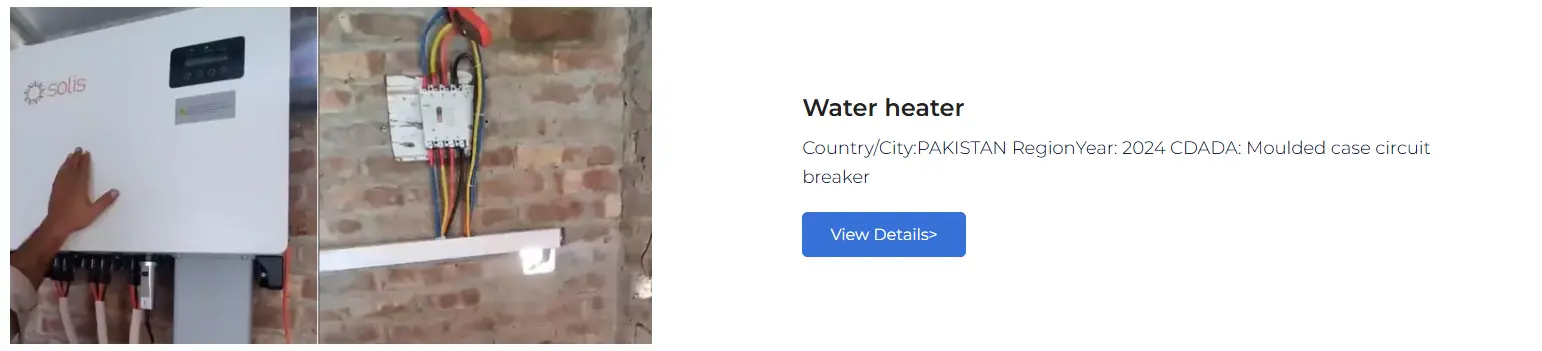

Các trường hợp hợp tác khách hàng

MCCB dòng CDADA DAM2 đã được cung cấp cho khách hàng toàn cầu, bao gồm các nhà tích hợp hệ thống phân phối điện, nhà sản xuất thiết bị công nghiệp, nhà máy thiết bị đóng cắt, nhà thầu xây dựng và các thương hiệu OEM ở Châu Âu, Đông Nam Á, Trung Đông, Châu Phi và Nam Mỹ. Chúng tôi cung cấp nguồn cung cấp số lượng lớn ổn định và các giải pháp tùy chỉnh cho các đối tác lâu dài.
